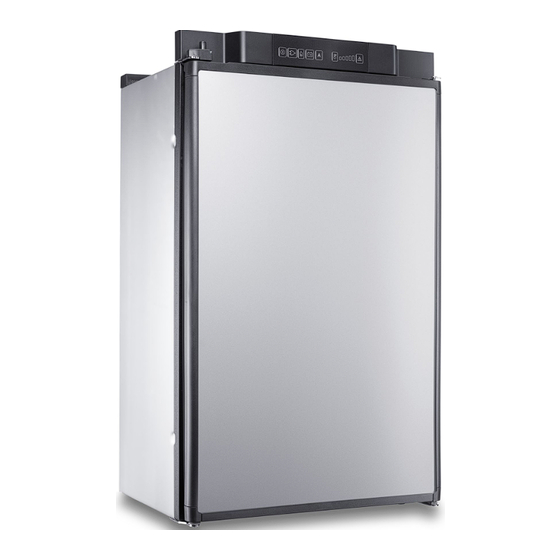

Dometic 5 series Montageanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
REFRIGERATION
RMV5301, RMV5305
Absorber refrigerator
EN
Installation Manual. . . . . . . . . . . . . . . . . . . . 12
Absorber-Kühlschrank
DE
Montageanleitung. . . . . . . . . . . . . . . . . . . .27
Réfrigérateur à absorption
FR
Instructions de montage . . . . . . . . . . . . . . .42
Absorptiekoelkast
NL
Montagehandleiding . . . . . . . . . . . . . . . . .57
5 SERIES
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Dometic 5 series
Inhaltszusammenfassung für Dometic 5 series
- Seite 1 REFRIGERATION 5 SERIES RMV5301, RMV5305 Absorber refrigerator Installation Manual....12 Absorber-Kühlschrank Montageanleitung....27 Réfrigérateur à...
- Seite 3 RMV5301, RMV5305 486 mm 478,5 mm...
- Seite 4 RMV5301, RMV5305 15 – 25 mm > 25 mm > 25 mm 40 mm 115°...
- Seite 5 RMV5301, RMV5305...
- Seite 6 RMV5301, RMV5305 LS200 LS230...
- Seite 7 RMV5301, RMV5305...
- Seite 8 RMV5301, RMV5305...
- Seite 9 RMV5301, RMV5305 SW 17 SW 14...
- Seite 10 RMV5301, RMV5305 HE OUT 12 VDC HE IN (+) (-) B C D E Brown Black White Braun Schwarz Weiß Marron Rouge Noir Blanc Bruin Rood Zwart...
- Seite 11 RMV5301, RMV5305...
- Seite 27 RMV5301, RMV5305 Bitte lesen Sie diese Anleitung vor Einbau und Inbetriebnahme sorgfältig durch und bewahren Sie sie auf. Geben Sie sie im Falle einer Weitergabe des Produktes an den Nutzer weiter. Inhaltsverzeichnis Erklärung der Symbole ......... 28 Sicherheitshinweise .
-
Seite 28: Erklärung Der Symbole
Erklärung der Symbole RMV5301, RMV5305 Erklärung der Symbole WARNUNG! Sicherheitshinweis auf eine Gefahrensituation, die zum Tod oder zu schwerer Verletzung führen kann, wenn sie nicht vermieden wird. VORSICHT! Sicherheitshinweis auf eine Gefahrensituation, die zu einer leichten oder mittelschweren Verletzung führen kann, wenn sie nicht vermieden wird. - Seite 29 RMV5301, RMV5305 Sicherheitshinweise Brandgefahr • Achten Sie auf eine saubere und rückstandsfreie Verarbeitung, wenn Silikon-Dichtungsmasse o. Ä. verwendet wird. Kommen Silikonfäden mit heißen Teilen oder offenen Flammen in Berührung, besteht Brand- gefahr. • Prüfen Sie das Gerät niemals mit einer offenen Flamme auf Undichtig- keit.
-
Seite 30: Lieferumfang
Lieferumfang RMV5301, RMV5305 • Achten Sie beim Transport darauf, den Kühlkreislauf nicht zu beschädigen. Das Kältemittel im Kühlkreislauf ist leicht entflammbar. Bei einer Beschädigung des Kühlkreislaufs (Ammoniakgeruch): – Schalten Sie gegebenenfalls das Gerät aus. – Vermeiden Sie offenes Feuer und Zündfunken. –... -
Seite 31: Zubehör
RMV5301, RMV5305 Zubehör Zubehör Als Zubehör erhältlich (nicht im Lieferumfang enthalten): • Lüfterkit • Lüftungsgitter LS200 • Lüftungsgitter LS230 • Reinigungsbürste für Gasbrenner Bei Fragen zu Zubehör wenden Sie sich bitte an Ihren Service-Partner. Bestimmungsgemäßer Gebrauch Der Kühlschrank ist für den Einbau in Wohnwagen oder Wohnmobile ausgelegt. Er eignet sich ausschließlich zum Kühlen, Gefrieren und Lagern von Lebensmitteln. - Seite 32 Kühlschrank einbauen RMV5301, RMV5305 • Im eingebauten Zustand muss der Türöffnungswinkel min.115° bei Linksanschlag und bei Rechtsanschlag betragen (Abb. 6, Seite 4). Nur so ist gewährleistet, dass sich das Frosterfach entnehmen lässt bzw. sich die Frosterfachtür öffnen lässt. Das gilt auch für bei kundenseitigem Wechsel des Türanschlags. •...
-
Seite 33: Kühlschrank Zugdicht Einbauen
RMV5301, RMV5305 Kühlschrank einbauen Kühlschrank zugdicht einbauen Gasbetriebene Kühlgeräte in Wohnwagen oder Wohnmobilen müssen nach EN 1949 zugdicht eingebaut werden. Das bedeutet, dass die Verbrennungsluft nicht dem Innenraum entnommen wird und die Abgase am direkten Eintritt in den Wohnraum gehindert werden. Zwischen Rückwand des Kühlschranks und dem Innenraum des Fahrzeugs muss eine geeignete Abdichtung vorgesehen werden. -
Seite 34: Lüftungsgitter Montieren
Kühlschrank einbauen RMV5301, RMV5305 ➤ Schirmen Sie das Ende der Öffnung mit einem Ablenker ab, damit während der Fahrt kein Schlamm oder Dreck eindringen kann (Abb. 5, Seite 4). Lüftungsgitter montieren LS200 Pos. in Bezeichnung Abb. 7, Seite 5 Einbaurahmen Lüftungsgitter Winterabdeckung LS230... -
Seite 35: Türanschlag Wechseln
RMV5301, RMV5305 Türanschlag wechseln Kühlschrank befestigen VORSICHT! Bohren Sie immer durch die dafür vorgesehenen Buchsen, da ansonsten eingeschäumte Bauteile wie Leitungen u.a. beschädigt werden können. HINWEIS Befestigen Sie die Seitenwände oder die angebrachten Leisten so, dass die Schrauben auch bei erhöhter Beanspruchung (während der Fahrt) fest sitzen. -
Seite 36: Kühlschrank Anschließen
Kühlschrank anschließen RMV5301, RMV5305 Kühlschrank anschließen An die Gasversorgung anschließen ACHTUNG! • Der Kühlschrank darf nur von einer Fachkraft gemäß den geltenden Vorschriften und Normen an die Gasversorgung ange- schlossen werden. • Verwenden Sie nur Propan- oder Butangasflaschen (kein Erdgas oder Stadtgas) mit geprüftem Druckreduzierventil und passendem Kopfstück. -
Seite 37: An 12 Vg Und 230 Vw Anschließen
RMV5301, RMV5305 Kühlschrank anschließen An 12 Vg und 230 Vw anschließen ACHTUNG! • Die elektrische Installation sowie Reparaturen dürfen nur von einer Fachkraft gemäß den geltenden Vorschriften und Normen ausge- führt werden. • Laut EN 1648-1 dürfen im Caravan die jeweiligen Minus- und Plus- leitungen der Gleichstrom-Anschlüsse für Heizelement und Beleuchtung nicht miteinander verbunden werden. - Seite 38 Kühlschrank anschließen RMV5301, RMV5305 Pos. Bezeichnung LED-Beleuchtung Gas-Eingang Gas-Ausgang Gasventil Ausgang Gleichstrom Zuleitung des Gasventils Optionale Anschlüsse an Ausgang Gleichstrom Minuspol (–) Gleichstrom-Dauerversorgung Elektronik Pluspol (+) Gleichstrom-Dauerversorgung Elektronik Anschluss D+ (nur für RMV5305) Anschluss S+ (nur für RMV5305) Plusleitung der Heizpatrone Masseleitung der Heizpatrone Wechselstrom ➤...
- Seite 39 RMV5301, RMV5305 Kühlschrank anschließen ➤ Führen Sie die Zuleitung zum Heizelement (Anschlüsse F und G) über ein zündschlossgesteuertes Relais, um zu verhindern, dass die Fahrzeugbatterie bei versehentlich abgeschaltetem Motor komplett entladen wird (Abb. f, Seite 11). ➤ Schließen Sie eine Gleichstrom-Dauerversorgung an den Anschluss der Beleuch- tung/Elektronik (Anschlüsse B und C) an.
-
Seite 40: Reinigung Und Pflege
Reinigung und Pflege RMV5301, RMV5305 Reinigung und Pflege WARNUNG! Trennen Sie vor jeder Reinigung und Pflege den Kühlschrank vom Netz. ACHTUNG! Beschädigungsgefahr! • Bringen Sie die Türdichtung nicht mit Öl oder Fett in Berührung. • Verwenden Sie zur Reinigung keine scharfen Reinigungsmittel oder harten Gegenstände, da diese den Kühlschrank beschädigen können. -
Seite 41: Technische Daten
RMV5301, RMV5305 Technische Daten Technische Daten RMV5301 RMV5305 Anschlussspannung: 230 Vw 12 Vg Bruttoinhalt: 78 l (ohne Frosterfach) 73 l (mit Frosterfach) Nettoinhalt: 75 l (ohne Frosterfach) 70 l (mit Frosterfach) Frosterfach: Anschlusswerte: 135 W (230 Vw) 130 W (12 Vg) Energieverbrauch: ca. - Seite 72 YOUR LOCAL YOUR LOCAL YOUR LOCAL DEALER SUPPORT SALES OFFICE dometic.com/dealer dometic.com/contact dometic DOMETIC GROUP AB...
