Verwandte Anleitungen für Kroll TK30
Inhaltszusammenfassung für Kroll TK30

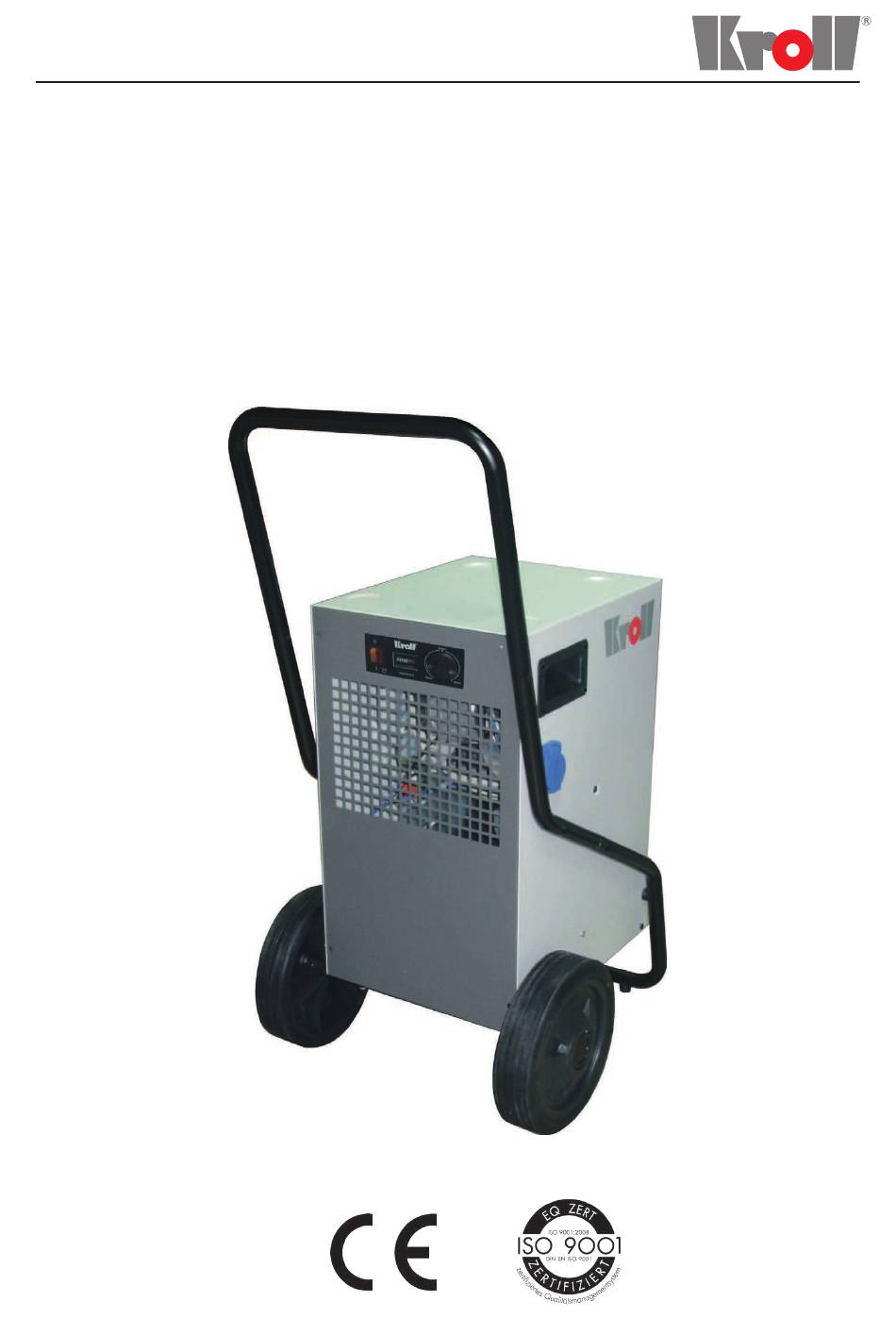

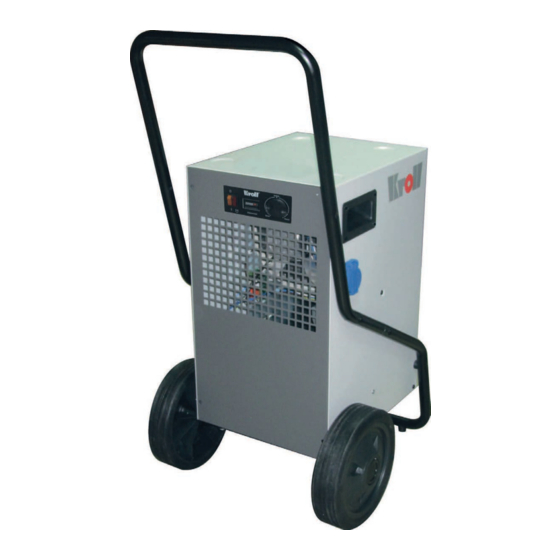

- Seite 1 BEDIENUNGSANLEITUNG Kondensationstrockner Originalbetriebsanleitung 057613-21 / März 2020...
-
Seite 2: Inhaltsverzeichnis
TK30/TK60 INHALTSVERZEICHNIS SEITE 1 Allgemeine Hinweise 2 Geräteaufbau und Funktionsweise 3 Sicherheit 4 Allgemeine Sicherheitshinweise 5 Aufstellung und Transport 6 Elektrischer Anschluss 7 Bedienung 7.1 Inbetriebnahme 7.2 Hygrostatregelung 7.3 Kondensatabfluss 7.4 Automatische Abtauung 8 Einsatzbedingungen 9 Technische Daten 10 Störungssuche 9 - 11... -
Seite 3: Allgemeine Hinweise
ALLGEMEINE HINWEISE Sie haben einen Luftentfeuchter der Firma KROLL erworben und sich damit für ein bewährtes Quali- tätsprodukt entschieden. Sollte es trotzdem einmal zu Komplikationen kommen, finden Sie nachfolgend Hinweise, wie diese Komplikationen möglichst einfach beseitigt werden können. ACHTUNG! Überprüfen Sie bitte Ihren Luftenfeuchter unmittelbar nach Erhalt auf Transportschäden! Melden Sie eventuelle Schadensfälle sofort bei Anlieferung dem Transportunternehmen, Paket-... -
Seite 4: Sicherheit
TK30/TK60 SICHERHEIT Die Kondensationstrockner TK 30/60 sind mit Schutzeinrichtungen ausgerüstet. Die Geräte wurden einer Sicherheits-Prüfung unterzogen. Bei Fehlbedienung oder Missbrauch drohen Gefahren für: • den Bediener, • die Maschine und andere Sachwerte der Betreibers, • die effiziente Arbeit der Maschine. -
Seite 5: Allgemeine Sicherheitshinweise
4 ALLGEMEINE SICHERHEITSHINWEISE • DIESES GER ÄT K ANN VON K INDERN AB 8 JAHREN UND ÄLTER BEDI ENT WERDEN SOW IE VON PERSONEN MIT REDUZ IERTEN PHYSISCHEN, SENSORISCHEN ODER MENTALEN FÄHIGKEITEN ODER MIT MANGELNDER ERFAHRUNG UND KENNTNIS, WENN ÜBERWACHT WERDEN ODER ZUVOR EINE EINFÜHRUNG BEZÜGLICH DES SICHE- REN GEBR AUCHS DES GER ÄTES ERHALTEN HABEN UND DIE DAMIT VERBUNDENEN RISIKEN VERSTEHEN. -
Seite 6: Elektrischer Anschluss
TK30/TK60 ELEKTRISCHER ANSCHLUSS Vor dem elektrischen Anschluss des Entfeuchters müssen folgende Punkte überprüft werden: Stimmt die Netzspannung mit der Spannung des Gerätes überein? Sind die Steckdose und das Versorgungsnetz ausreichend abgesichert? Ist bei Schwimmhallen der erforderliche FI-Schutzschalter installiert? ... -
Seite 7: Hygrostatregelung
7.2 Hygrostatregelung Die Luftentfeuchter der TK-Serie verfügen über einen Hygrostaten, an dem ein gewünschter Feuchtig- keitswert eingestellt werden kann. Der Hygrostat befindet sich beim TK 30 / 60 hinten am Gerät im Be- dientableau. An dem flachen Drehknopf lässt sich der Einstellwert verstellen. Der Hygrostat bewirkt, dass sich der Luftenfeuchter einschaltet, wenn sich die Umgebungsfeuchte oberhalb des eingestellten Wertes befindet. -
Seite 8: Automatische Abtauung
In Räumen mit hoher Lösemittelkonzentration. In Räumen mit extrem hoher Staubbelastung Bei fragwürdigen Einsatzbedingungen empfiehlt es sich, die technische Abteilung der Firma KROLL oder einen Fachhändler zu kontaktieren. Der Einsatz eines TK-Luftenfeuchters unter unzulässigen Bedingungen führt zum Erlöschen der... -
Seite 9: Technische Daten
Viele unterschiedliche Komponenten, die in einen Kondensationstrockner eingebaut werden, entscheiden unter anderem über die Entfeuchtungsleistung des Gerätes. Da diese Komponenten nie vollkommen identisch sein können, kann die tatsächliche Leistung um bis zu 5 % der angegebenen Leistung abweichen. KROLL GmbH - Industrial Dehumidifiers TECHNICAL DATA FT.86-0... -
Seite 10: Störungssuche
TK30/TK60 10 STÖRUNGSSUCHE Störung Pos. Ursache Abhife Der Luftentfeuchter weist Die Umgebungsluftfeuchte Der Betrieb des Entfeuchters eine schlechte bzw. keine ist niedriger als 40% r.F. ist bei diesen Bedingungen Entfeuchtungsleistung auf. unwirtschaftlich. Es wird empfohlen, den Entfeuchter abzuschalten. Tipp: Stellen... - Seite 11 Der Sicherungsautomat Die Absicherung des Die Gebäudeabsicherung der Gebäudeabsicherung Gebäudes ist zu schwach. muss überprüft bzw. aus- unterbricht die Spannungs- gewechselt werden. versorgung zum Entfeuchter. Es liegt eine Funktionsstö- Die Spannungsversorgung rung im elektrischen Schalt- des Entfeuchters muss un- kreis des Entfeuchters vor. terbrochen werden.
- Seite 12 Innerhalb der Gewährleistung dürfen Eingriffe nur durch den Hersteller oder durch vom Hersteller beauf- tragtes Personal durchgeführt werden. Eingriffe durch nicht autorisierte Personen führen zum Erlöschen der Gewährleistungs- und Garantieansprüche! Bei Fragen zu Defekten und Funktionsstörungen von KROLL-Luftentfeuchtern, empfiehlt es sich, Ihren Lieferanten zu kontaktieren.
-
Seite 13: Wartung Und Pflege
11 WARTUNG UND PFLEGE ACHTUNG! Bei Wartungs- und Pflegearbeiten sind die allgemeinen Sicherheitshinweise zu beachten! Um einen störungsfreien Betrieb des Luftentfeuchters sicherzustellen, sollte das Gerät regelmäßig gereinigt werden. Folgende Vorgehensweise wird dafür empfohlen: Entfeuchter ausschalten Netzkabel ziehen! Filtersicherung entnehmen ... -
Seite 14: Schaltplan
TK30/TK60 12 SCHALTPLAN... - Seite 15 Funktionsprinzip mit Wasserbehälter Der Entfeuchter arbeitet normal; die gelbe Leuchte des Schalters funktioniet I/0 (L1); Wenn eine Wassermenge von 6 l erreicht ist, wird die Wippe aktiviert (≈ 6 kg); Der Entfeuchter schaltet ab; Die rote Leuchte (L2), in der Nähe des Schalters I/0 (L1) ginnt zu leuchten um anzuzeigen, dass der Wasserbehälter voll ist;...
- Seite 16 TK30/TK60 TK60...
- Seite 17 Einzelteile/Component parts/Nomenclature TK30 Abb. Deutsch Englisch Französisch Art.-Nr. Bodenplatte Base plate Plaque de fond 048463 Trennwand Partition wall Cloison de séparation 300419 Wassertankauflage Water tank bearing Support réservoir d’eau 300420 Ausblasgitter Outlet grille Grille de sortie 300421 Oberteil Housing Habillage 300422 Ansauggitter Intake grille Grille d‘aspiration...
- Seite 18 Einzelteile/Component parts/Nomenclature TK60 Abb. Deutsch Englisch Französisch Art.-Nr. Bodenplatte Base plate Plaque de fond 300431 Trennwand Partition wall Cloison de séparation 300432 Wassertankauflage Water tank bearing Support réservoir d’eau 300420 Ausblasgitter Outlet grille Grille de sortie 300433 Oberteil Housing Habillage 051236 Ansauggitter Intake grille Grille d‘aspiration 051237-01...
- Seite 20 Кроме того, действуют наши „Условия продаж и поставки“. В изделие могут без уведомления вноситься технические модификации, направленные на В изделие могут без уведомления вноситься технические модификации, направленные на усовершенствование изделия. усовершенствование изделия. Kroll Energy GmbH Kroll Energy GmbH Pfarrgartenstraße 46 Pfarrgartenstraße 46 D-71737 Kirchberg/Murr...
