In den Körper des Kopfes sind "Schwalbenschwanz-Schienen" installiert welche
spezielle austauschbare Rahmen 35 mit einem Reflektor des Dunkelfeldes „TP"
und Hellfeld „SP" aufnehmen.

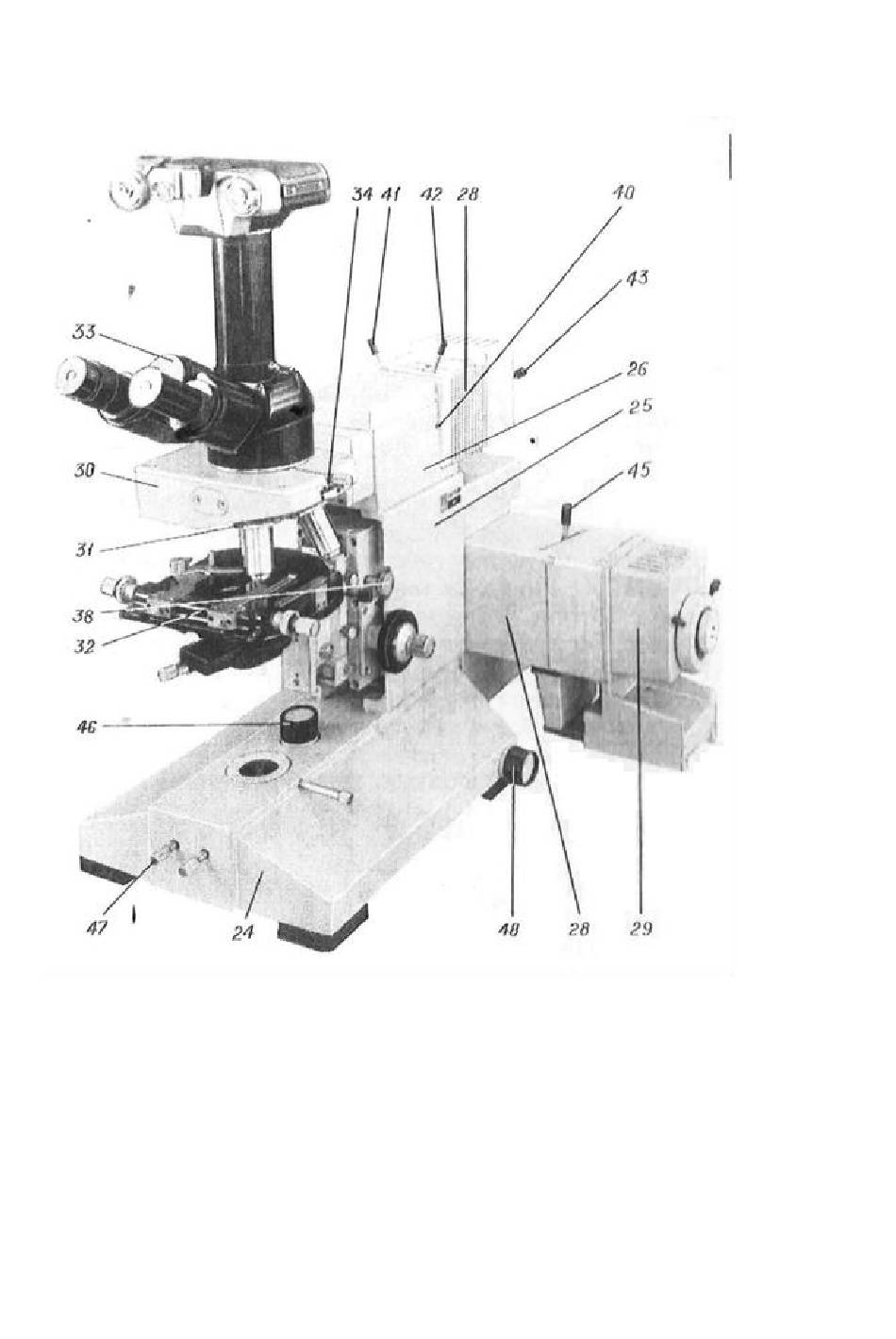

Der Beleuchtungskörper 28 des Auflichtsystems ist mit der Schraube 40 am
Gehäuse 26 befestigt. Die Irisfeldblende 20 ist im Beleuchtungsgehäuse montiert
und kann mit dem Griff 41 geöffnet werden. Der Kollektor 16 dieser Leuchte
bewegt sich mit dem Griff 42 entlang der optischen Achse. Auf der Oberseite des
Beleuchtungskörpers sind Rillen mit MTP und TP eingraviert, um die Position des
Kollektors bei der Untersuchung von Objekten mit der Hell- oder
Dunkelfeldmethode anzuzeigen. Die Schrauben 43 werden zum Zentrieren der
Beleuchtungslampe verwendet.
Die Lichtquelle (Glühlampe KGM9-70) ist im Wechselstromnetz (220±22) V, 50
Hz durch das einheitliche Netzteil "Granat", das im Mikroskopset enthalten ist,
enthalten. Die Arbeit mit dieser Quelle wird gemäß dem ihr beigefügten Pass
durchgeführt.
