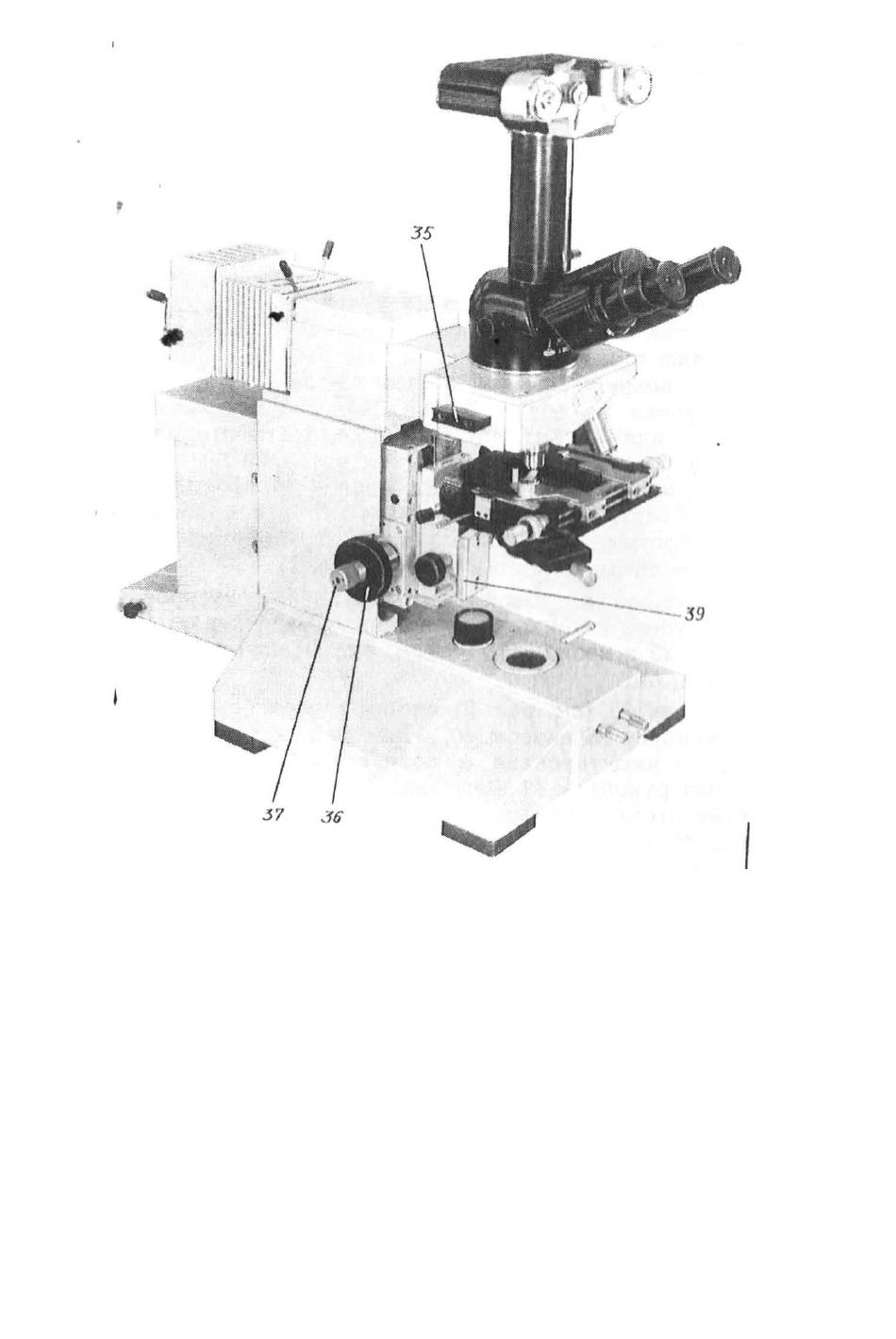

Im Gehäuse 26 sind auswechselbare Lichtfilter 22 eingebaut. Vor dem Einsetzen
muss die obere Abdeckung des Gehäuses 26 entfernt werden.
Beim Arbeiten im Auflicht mit Objektiven, die für die Tubuslänge von 190 mm
ausgelegt sind, ist es notwendig, eine im Lieferumfang des Mikroskops enthaltene
Adapterhülse 30 mm zu montieren und anschließend den Binokularaufsatz MFN-
11 einzubauen.
Der Handgriff 45 dient zum Verschieben des Kollektors 2 des unteren
Beleuchtungssystems entlang der optischen Achse, der Handgriff 46 zum
Verändern des Feldblendendurchmessers 10, Schrauben 47 zum Zentrieren des
Feldblendenbildes.
Rechts an dem Stativ 24 befindet sich ein Griff 48, der dazu dient, die Linsen des
Pankratischen-Systems 6 im Einstellen der Beleuchtung zu bewegen.
Die Leuchte 29 für die Lampe KGM9-70 ist in Abb. 2 dargestellt. Sie besteht aus
Rahmen 49, Bügel 50 und Halter 51 der Lampe, der als Bajonettverschluss
ausgeführt ist. Bei dieser Ausführung kann der Halter durch Drehen gegen den
Uhrzeigersinn herausgenommen werden.
