- Seite 1 TWO WAY COMPONENT SYSTEMS InstallatIon & operatIng Manual eInbau- & bedIenungsanleItung...
-
Seite 2: Inhaltsverzeichnis
Herzlichen Glückwunsch! Zum Kauf dieses EMPHASER ECP-G5 2-Weg Komponenten-Systems . Falls Sie beabsichtigen das System selbst einzubauen bitten wir Sie, sich eingehend mit den nachfol- gend im Detail beschriebenen Montage- und Einstellmöglichkeiten dieses Lautsprechersets vertraut zu machen . Falls Sie weitere Fragen zu diesem 2-Wege Lautsprechersystem haben, lassen Sie sich von Ihrem EMPHASER Händler beraten . -
Seite 3: Technische Merkmale
teChnIsChe MerKMale tIeFMItteltÖner ■ 13 CM/16 CM EURO-DIN KORB AUS ALU-DRUCKGUSS ■ STRONTIUM-FERRITE MAGNET ■ MEMBRANE AUS SCHWARZEM KEVLAR™ ■ DOPPELROLL-SICKE AUS NBR NITRILGUMMI ■ ZENTRIERSPINNE AUS NOMEX™ ■ 2-LAGEN SCHWINGSPULE AUS CCA-DRAHT ■ 30 MM/36 MM SCHWINGSPULENTRÄGER AUS POLYIMID ■... -
Seite 4: Generelle Info's
Einbauplätze, oder besorgen Sie sich ein stabiles fahrzeugspezifisches Doorboard aus MDF, um die Tiefmitteltöner möglichst stabil und fest an den Vordertüren montieren zu können . Sollten Sie ein Doorboad zur Montage des Kompo-Sets in Erwägung ziehen, lassen Sie sich von ihrem EMPHASER Händler beraten! -
Seite 5: Montage Der Hochtöner
Montage der hoChtÖner Der Montageort der Hochtöner im Fahrzeug hat einen deutlich hörbaren Einfluss auf die Räumlichkeit und die Tonalität der Musikwiedergabe . In Abhängigkeit zur relativen Höhre des Hochtöner Mon- tageortes ergeben sich unterschiedliche Pegel im Hochtonbereich, welche auf der Frequenzweiche durch einen Jumper angepasst werden können . -
Seite 6: Montage Der Tiefmitteltöner
Montage der tIeFMItteltÖner Entfernen Sie die Originalabdeckungen aus Kunststoff und entfernen Sie – falls vorhanden - die Originallautsprecher . In Abhängigkeit zur Fahrzeugmarke/Typ ist es manchmal erforderlich, die gesamten Türverkleidungen komplett zu demontieren, damit die Montageöffnungen für die Tiefmit- teltöner zugängig werden . Sollte dies der Fall sein, empfiehlt es sich vorher beim Kfz-Fachhandel eine handvoll der Befestigungsclipse aus Kunststoff für die Türverkleidungen zu besorgen . -
Seite 7: Nach Abschluss Aller Montagearbeiten
überprüfen, speziell die Anschlüsse an den Frequenzweichen und an der Endstufe . Lässt sich das Problem nicht finden und beheben, suchen Sie umgehend Ihren EMPHASER Händler auf! Bei falsch angeschlossenen Lautsprechern (z .B . Höchtöner am Mid/Woofer Ausgang der Weiche... -
Seite 8: Technical Design Features

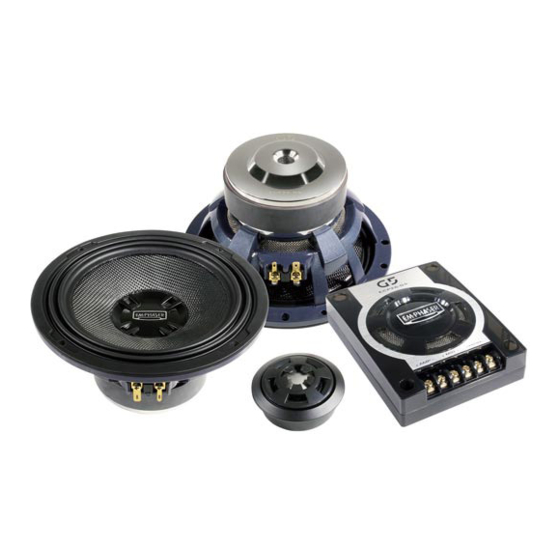

Congratulations! On your purchase of this sophisticated EMPHASER ECP-G5 2-way component system . If you plan on installing the ECP-G5 component system by yourself, please read the following instructions carefully before you attempt the installation . For any further information about this product, please contact your EMPHASER dealer . -
Seite 9: Set Content
ECP-G5 mid/woofer mounting . In such a case, we reccomend that you consult your EMPHASER dealer to ask for his assistance . -
Seite 10: Tweeter Mounting
tWeeter MountIng The tweeter mounting location inside the car exhibits a distinct and audible influence on the front staging and tonality of the component system, overriding the system inherent sound quality . Depen- ding on the chosen location for tweeter mounting, the front staging is going to be precise or diffuse . Note that the tweeter level can be attenuated by a jumper on the crossover’s pcb bord, enabling you to tailor the treble response for different mounting locations . -
Seite 11: Mid/Woofer Mounting
Note that a tight fit of the door panels is important, since door panels with a loose fit swallow bass energy and they may add unwanted rattling and distortions to the sound of your speaker system . Before you proceed to mount the EMPHASER mid/woofers, check the available installation depth with both front windows down . -
Seite 12: Installation Completed
- double check all the wiring! Keep in mind that a wiring error may have fatal consequences for the tweeters . If you can not find the cause for the strange or bad sound quality, make sure to see your EMPHASER dealer asap . -
Seite 13: Technische Daten
teChnICal speCIFICatIons eCp25-g5 eCp26-g5 Nominal Size 5 ¼" (13 cm) 6 ½" (16 .5 cm) Configuration / System 2-Way 2-Way Peak Power Handling 175 W 200 W Continuous Power Handling 150 W 175 W Crossover Slopes (MW/TW) 6/6 dB/oct . 6/6 dB/oct . -
Seite 14: Garantiebestimmungen
Should your EMPHASER ECP-G5 component system – or parts of it – require warranty service, please return it to the retailer from whom it was purchased . Please do not send any product to EMPHASER Inc ., Wyoming, Michigan USA . Should you have difficulties to find an authorized EMPHASER service center, details are available from the national distributor in the country of purchase . -
Seite 15: Garantiekarte
Installation date: Inspected and approved by: eMphaser Inc., Wyoming, Michigan, u.s.a. Exclusive distributor for Europe & Asia ACR, Brändli & Vögeli AG, Bohrturmweg 1, CH-5330 Bad Zurzach, Switzerland Phone: (+41) (0)56 269 64 64, Fax: (+41) (0)56 269 64 65, mail@acr .eu, www .acr .eu... - Seite 16 Emphaser Inc., Wyoming, Michigan, U.S.A.
