Trimod MCS®
ACHTUNG
Bei der Konfiguration mit einphasigem Ausgang muss in allen Back-Panel-Karten der mitgelieferte Verbinder eingesetzt
werden.

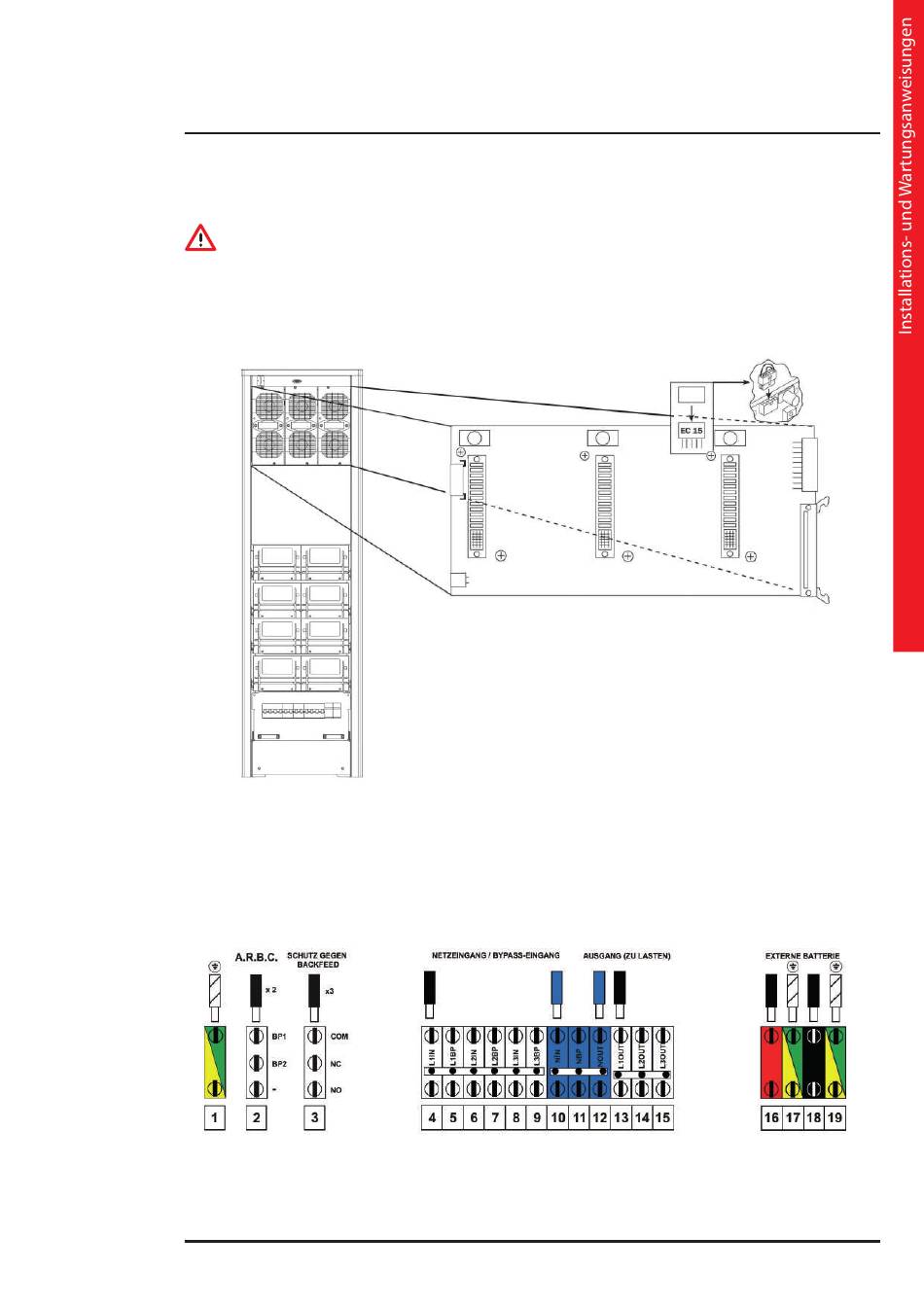

Die Back-Panel-Karten befinden sich im Inneren des Geräts, hinter den Leistungsmodulen. Die Modelle Trimod MCS 10, 15
und 20 haben eine einzige Back-Panel-Karte. Das Modell Trimod MCS 30 hat zwei Back-Panel-Karten.
Der Verbinder muss in die mit EC 15 gekennzeichnete Position eingesetzt werden, wie die nachfolgende Abbildung zeigt.
5.3.5 Anschluss Eingang EINPHASIG - Ausgang EINPHASIG
Diese Art von Anschluss ist nur für die Modelle Trimod MCS 10, 15, 20 und 30 machbar.
Abgesehen von der in den nachfolgenden Bilder dargestellte Verkabelung, muss auch der Betriebsmodus entsprechend
den Anweisungen des Kapitels 6 konfiguriert werden.
Trimod MCS 10 - 15 - 20
mit gemeiner Bypass-Eingangsleitung
37
