Trimod MCS®

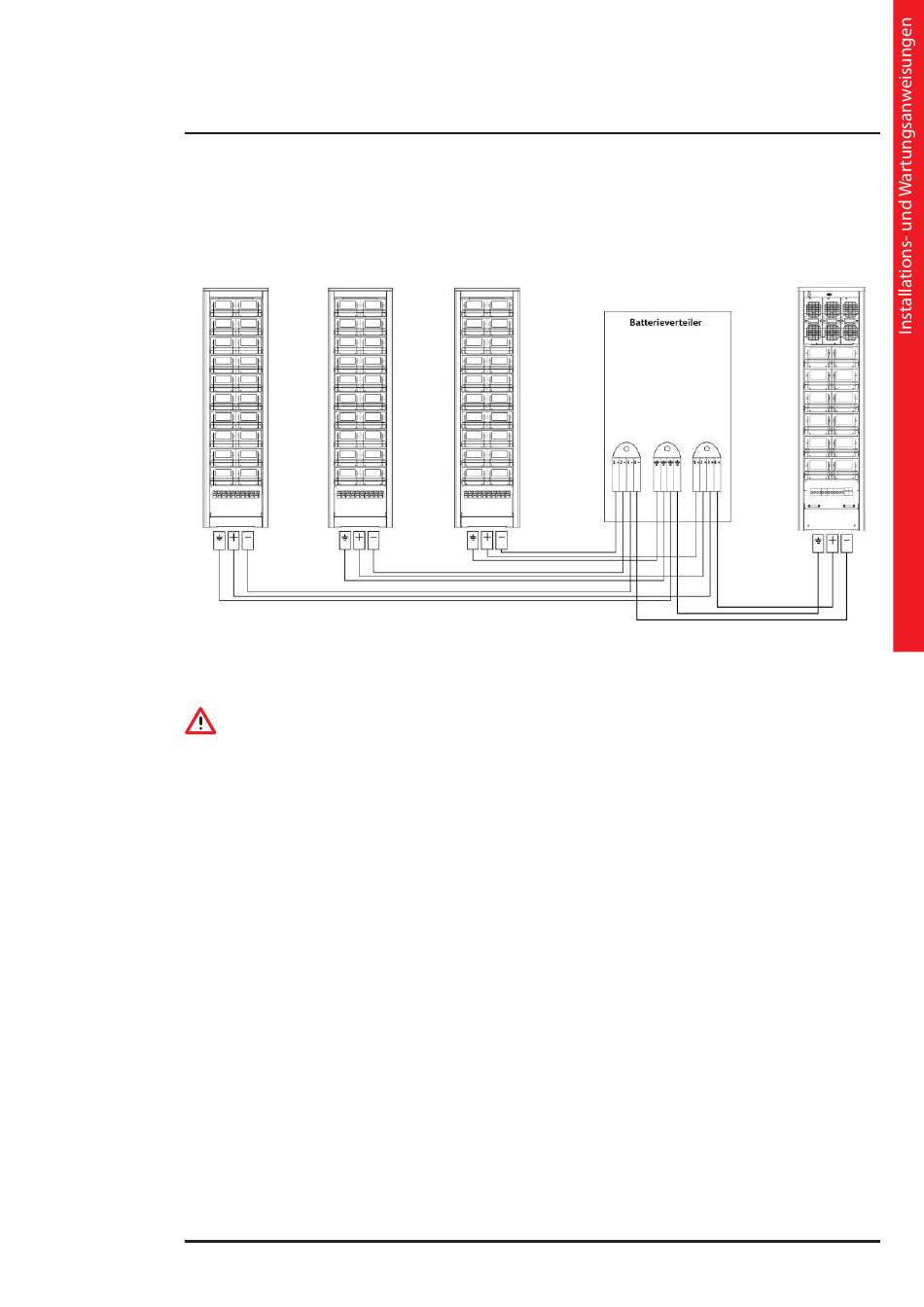

Anschluss eines oder mehrerer externer Akku-Schränke an die Trimod MCS
Es wird empfohlen, einen Akku-Verteiler wie unten angegeben zu erstellen, falls das Stromversorgungssystem an einen
oder mehrere externe Akku-Schränke angeschlossen werden muss:
Die externen modularen Akku-Schränke müssen mit den mitgelieferten mehrpoligen Kabeln an den Verteiler ange-
schlossen werden.
Nicht modulare externe Akku-Schränke müssen mit externen Kabeln gemäß den Anweisungen in Tabelle 8 von Kapitel
11 verbunden werden.
ACHTUNG
Andere Anschlusslösungen liegen in der alleinigen Verantwortung des Installateurs.
Der Aufbau des Akku-Verteilers muss in Übereinstimmung mit den örtlichen Installationsvorschriften erfolgen und liegt
in der Verantwortung des Installateurs.
Die maximale Länge des Anschlusskabels zwischen Stromversorgungssystem und dem Verteilerschrank darf 3 Meter
nicht überschreiten.
Externe modulare Akku-Schränke müssen in der Anzahl der Akku-Kästen homogen sein. Die Differenz zwischen den ein-
zelnen Schränken darf maximal 1 KB (4 Akku-Kästen) betragen.
HINWEIS
In der Tabelle 8 des Kapitels 11 sind die Angaben zur Dimensionierung der Kabel enthalten, die dem Anschluss des Strom-
versorgungssystem an den Verteilerschrank dienen.
Der Eingangsstrom und die Ausgangsleistung des zentralen Stromversorgungssystems sind im Kapitel 10 aufgeführt; der
Akkustrom ist in der Tabelle 8 des Kapitels 11 angegeben.
Die Tabellen 3 und 4 in Kapitel 11 enthalten Informationen über die Dimensionierung von Sicherungen, die in modulare
externe Akku-Einheiten eingebaut werden sollen.
Tabelle 5 in Kapitel 11 enthält Informationen über die Dimensionierung der Sicherungen, die in den Akku-Verteiler-
schrank für den Anschluss an das Stromversorgungssystem eingebaut werden.

5.2.8 Anschluss der Eingangsleitung

Bevor die Versorgungskabel am Eingang angeschlossen werden, sicherstellen, dass alle Schalter des zentralen Stromver-
sorgungssystems offen (auf OFF geschaltet) sind und die Brücken je nach der gewünschten Ein-/Ausgangskonfiguration
an die Klemmleiste montieren.
HINWEIS
Im Kapitel 11 sind die Informationen über Kabel, Sicherungen sowie über Schutz- bzw. Differentialschalter enthalten.
Die Standardkonfiguration sieht einen EINPHASIGEN EINGANG und einen EINPHASIGEN AUSGANG für die Trimod MCS
3-5-7 und einen DREIPHASIGEN EINGANG und einen DREIPHASIGEN 120 ° AUSGANG für die Trimod MCS 10-15-20-30-40-
60-80 vor.
Wenn diese Art von Verteilung verwendet wird, sind die Anschlussbrücken schon richtig dimensioniert und positioniert.
Bei anderen Konfigurationen, siehe Paragraph 5.3 und die darin enthaltenen Anschlussschemen sowie Kapitel 6.
31
