5. Installation

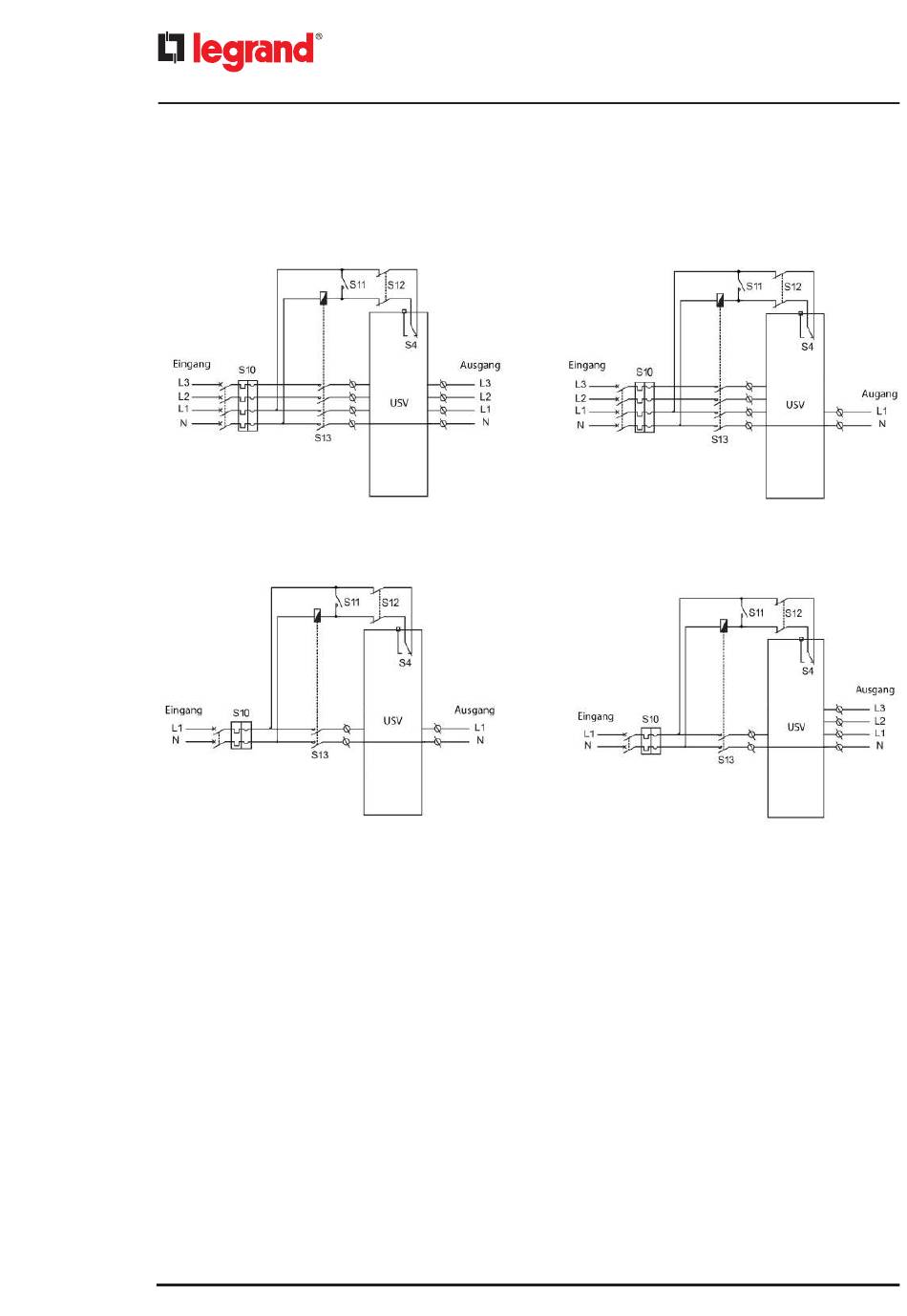

Verteilungssystem TT oder TN-S und Anschlussschemen des Backfeed-Schutzkreislaufs mit Bypass-Leitung ge-
mein mit dem Netzeingang
S10:
S13:
S11:
S12:
S4:
24
Konfiguration dreiphasig/dreiphasig
Konfiguration einphasig/einphasig
für die Eingangsleitung vorgeschriebene thermomagnetische Differentialschalter
Fernschalter zum Öffnen des Netzeingangs
zur Spule des Fernschalters S13 parallel geschalteter Trennschalter
zweipoliger Trennschalter, zur Linie, die zum Verbinder EC9 der Kontaktschnittstelle führt, in Reihe geschaltet
Backfee-Hilfskontakt
Konfiguration dreiphasig/einphasig
Konfiguration einphasig/dreiphasig
