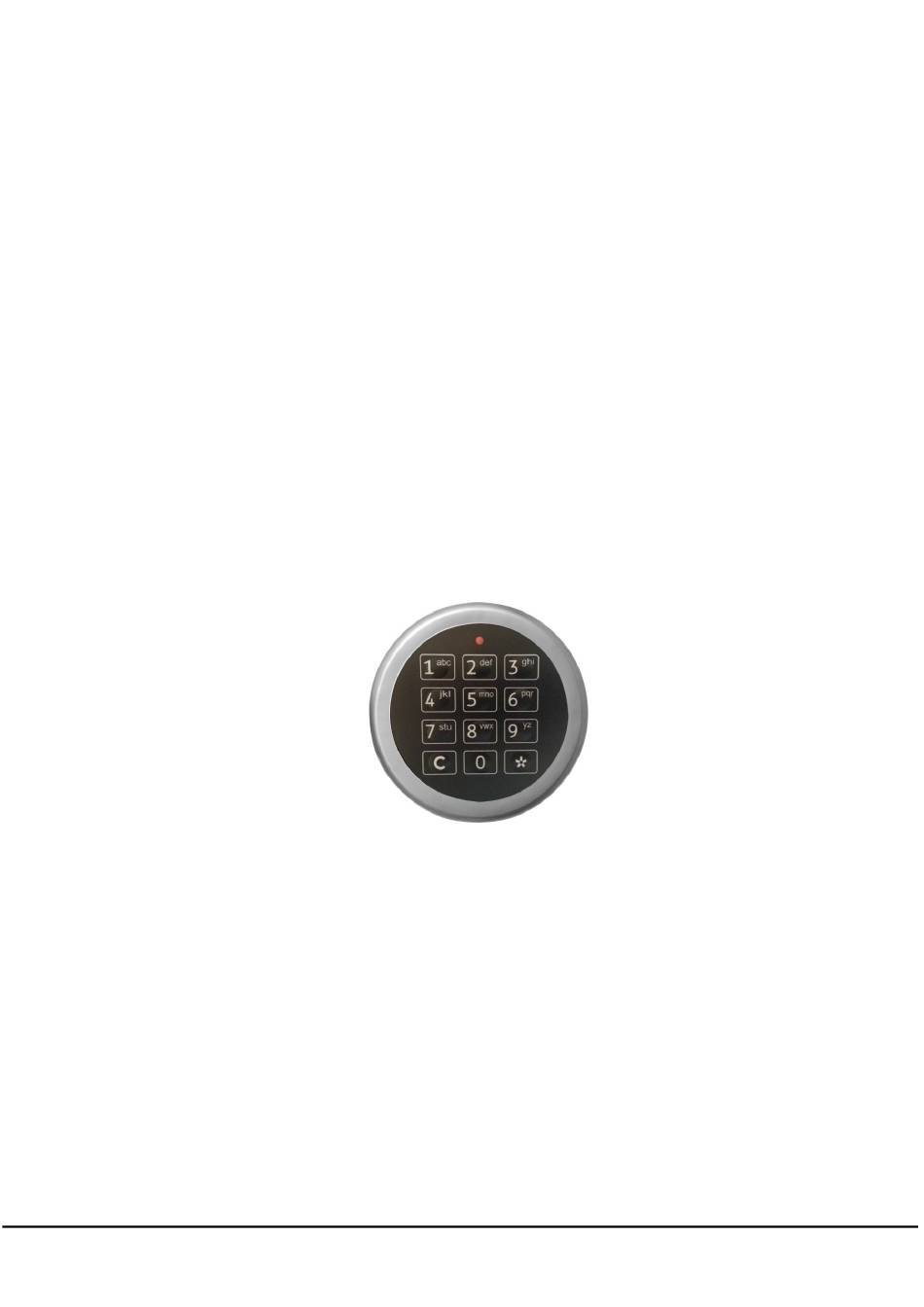

- Seite 1 Bedienungsanleitung Elektronisches Hochsicherheitsschloss Stellar ‐ SPL „Basic“ Serie Stellar‐SPL‐Basic Gebäude Sicherheitstechnik Vertriebs GmbH, 34123 Kasse 20200921‐Bedienungsanleitung‐Stellar‐SPL‐Basic‐Rev.1.1 1/16 ...
-
Seite 2: Inhaltsverzeichnis
Bedienungsanleitung SpinboltLock „Stellar‐SPL‐Basic“ Inhaltsverzeichnis Allgemeine Hinweise 3 2. Funktionsübersicht und Beschreibung 4 3. Öffnen / Schließen (Benutzer) 5 3.1 Öffnen (Benutzer) ... -
Seite 3: Allgemeine Hinweise
Bedienungsanleitung SpinboltLock „Stellar‐SPL‐Basic“ 1.Allgemeine Hinweise Bevor Sie Änderungen am Schloss vornehmen, lesen Sie bitte die Bedienungsanleitung sorgfältig durch. Fehlbedienungen fallen nicht unter Garantieansprüche. Das Schloss bestätigt jeden Tastendruck durch ein akustisches Signal. Abgeschlossene oder abgebrochene Vorgänge werden durch Aufleuchten der LED kombiniert mit einem akustischen Signal angezeigt. (siehe Signalübersicht in dieser Bedienungsanleitung) Eingabepausen zwischen 2 Tastendrücken, von mehr als 20 Sekunden, unterbrechen die laufende Eingabe. C Bei Eingabefehlern kann jeder Vorgang durch Drücken der Taste abgebrochen werden. C Grundsätzlich empfehlen wir, vor jeder Codeeingabe bzw. Programmierung das Schloss über die Taste in den Grundzustand zu versetzen. Damit ist sichergestellt, dass auch wirklich keine ungewollten Eingaben noch gespeichert sind. Wir empfehlen Ihnen in regelmäßigen zeitlichen Abständen den Tresor und die Bedieneinheit auf Spuren von Manipulation zu überprüfen. Sollten Sie mögliche Manipulationen feststellen, empfehlen wir Ihnen den Austausch des Schlosses und um Rücksprache mit Ihren Servicepartner. ... -
Seite 4: Funktionsübersicht Und Beschreibung
Bedienungsanleitung SpinboltLock „Stellar‐SPL‐Basic“ Der Schließvorgang wird durch ein einmaliges Aufleuchten (ca. 1 sec.) der roten LED angezeigt. Bitte führen Sie die Öffnungs‐ und Schließvorgänge über den Griff/Riegelwerk in einem gleichmäßigen Zug aus. Ruckartige Bewegungen können zu Schäden am Schloss führen. Verwenden Sie bitte nur Batterien gemäß den technischen Spezifikationen im Anhang dieser Anleitung. Symbole und ihre Bedeutung jeweilige Taste drücken Stern‐Taste x‐Sekunden gedrückt * C 0 9 * ….. x sec halten nach 3 Sekunden ... -
Seite 5: Öffnen / Schließen (Benutzer)
Bedienungsanleitung SpinboltLock „Stellar‐SPL‐Basic“ Achtung, jede Falscheingabe nach Ablauf der Sperrzeit führt wieder zu einer Sperrzeit von 5 min. Während der Sperrzeit welche durch die Falscheingabe des Benutzercodes entstanden ist kann das Schloss mit dem gültigen Supercode geöffnet werden. Erfolgt dieses, ist die noch verbleibende Sperrzeit aufgehoben. ... -
Seite 6: Schließen (Benutzer)
Bedienungsanleitung SpinboltLock „Stellar‐SPL‐Basic“ Nach korrekter Codeeingabe und vollständiger Öffnung des Riegelwerksgriffes ist das Schloss offen, und die Tür kann geöffnet werden. Betätigen Sie den Griff innerhalb von 3 sec. nach der Codeeingabe. Nach dieser Zeit wird der Sperrriegel blockiert und ein Öffnen der Tresortür ist nicht mehr möglich. Um Schlossbeschädigungen zu vermeiden, drehen Sie den Griff bitte gleichmäßig und nicht ruckartig. Nach einer falschen Codeeingabe kann der Vorgang noch dreimal wiederholt werden. Nach viermaliger Falscheingabe tritt eine Sperrzeit von 5 Minuten in Kraft (Manipulationssperre). Während der Manipulationssperre leuchtet die LED alle 8 Sekunden kurz auf (siehe Punkt 10). ... -
Seite 7: Umstellen Des Öffnungs-/ Benutzercodes (Benutzer)
Bedienungsanleitung SpinboltLock „Stellar‐SPL‐Basic“ 4.Umstellen des Öffnungs‐/ Benutzercodes (Benutzer) Die Codeeingabe muss immer mit dem aktuellen Code erfolgen. Im nachfolgenden Beispiel wird der Ablauf mit dem voreingestellten Werkscode, bei geöffnetem Schloss, beschrieben. (im geöffnetem Schlosszustand) Taste Signal Beschreibung * Programmierung startet 3sec 3sec Öffnungscode eingeben 1 2 3 4 5 6 (nach jedem Tastendruck) Neuen Öffnungscode eingeben ... -
Seite 8: Supercode Funktionen
Bedienungsanleitung SpinboltLock „Stellar‐SPL‐Basic“ Akustische Signaltabelle/‐ erläuterung Signal Ereignis Öffnung mit Benutzercode 1x Öffnung mit Supercode Trennt Benutzer ‐/ Ereignisinformation (hörbar stärkerer Signalton) längerer Signalton = Ende des Öffnungsprotokolls 1x Achtung: Das Öffnungsprotokoll kann nicht unterbrochen werden. Während der Ausgabe des Öffnungsprotokolls sind keine Eingaben möglich. 6.Supercode Funktionen 1 1 1 1 1 1 1 Der Supercode ist werksseitig auf ... -
Seite 9: Supercode Öffnen
Bedienungsanleitung SpinboltLock „Stellar‐SPL‐Basic“ Aus Sicherheitsgründen sollte der eingestellte Supercode nicht notiert werden. Sollten Sie dieses doch tun, verwahren Sie diesen an einem sicheren Ort, nicht im Wertbehältnis bzw. in der Nähe des Wertbehältnisses. 6.2 Mit dem Supercode öffnen Bei Verlust des Öffnungs ‐ / Benutzercodes (Benutzer) bzw. aktiver Sperrzeit kann das Schloss mit dem Supercode geöffnet werden. (im geschlossenen Schlosszustand) Taste Signal Beschreibung * Öffnung startet 6sec ... -
Seite 10: Überprüfung Türanschlag / Verriegelungszustand Schloss
Bedienungsanleitung SpinboltLock „Stellar‐SPL‐Basic“ 1 1 1 1 1 1 Nach erfolgreichem Reset ist der Öffnungs‐/Benutzercode auf eingestellt. Aus sicherheitstechnischen Gründen ändern Sie diesen werksseitig festgelegten Standardcode vor einer weiteren Benutzung des Schlosses. Siehe hierzu Punkt 4 dieser Bedienungsanleitung. 7. Überprüfung Türanschlag / Verriegelungszustand Schloss Standardmäßig ist das Schloss ohne eine Überprüfung des Türanschlages programmiert. Um die Funktion Türanschlag in Ordnung / Schloss verriegelt nutzen zu können, muss ein Türkontakt montiert sein. Bitte sehen Sie hierzu in der Montageanweisung des Schlosses nach. Die nachfolgenden Funktionen können gesteuert werden. Funktion Beschreibung 0 Schlossfunktion ohne Türüberwachung 1 Schlossfunktion mit Türüberwachung (im geöffneten Schlosszustand) Taste ... -
Seite 11: Stromversorgung
Bedienungsanleitung SpinboltLock „Stellar‐SPL‐Basic“ 8.Stromversorgung 8.1 Batteriewechsel Die Stromversorgung erfolgt durch eine 9V‐Blockbatterie (Achtung nur Alkaline oder Lithium Batterien verwenden). Das Batteriefach ist nur bei geöffneter Tür zugänglich und je nach Schranktype in der Türumleibung oder direkt an der Türinnenseite/Türverkleidungsblech sichtbar eingebaut. Ein Batteriewechsel wird dann nötig, wenn nach dem Auffahren des Schlosses vor dem kurzen Ton ein langanhaltendes Signal ertönt. Der Batteriewechsel hat baldmöglichst zu erfolgen, da die Verschlusssicherheit nach ca. zehn weiteren Betätigungen nicht mehr gewährleistet ist. ... -
Seite 12: Signaltabelle
Bedienungsanleitung SpinboltLock „Stellar‐SPL‐Basic“ 10. Signaltabelle Funktion / Beschreibung z.B. Länge der Signalfolge Art der Signaldarstellung kurz lang LED Ton Funktionen der Eingabe Betätigen von Ziffern, C und *‐Taste 1 mal X x Abschluss einer korrekten Eingabe 1 mal x x Falsche Codeeingabe 1 mal x x Stern‐Taste bei Anfang der Programmierung 3 mal x x (nach 3 bzw. 6 sec. Haltezeit) Supercode‐Eingabe ... -
Seite 13: Hilfe Bei Problemen/Fehlbedienungen
Bedienungsanleitung SpinboltLock „Stellar‐SPL‐Basic“ 11.Hilfe bei Problemen/Fehlbedienungen Sollte es bei der Bedienung des Schwenkriegelschlosses zu Fehlbedienungen kommen, z.B. Ihr Schloss nimmt keinen Code mehr an, öffnet trotz richtiger Codeeingabe nicht, lässt sich nicht umprogrammieren bzw. ähnlichen gehen Sie bitte wie folgt vor: ‐ Prüfen Sie ob Ihr Schloss auf beliebige Tastendrücke reagiert. Sollten die Tastendrücke nicht mit dem leuchten der roten LED und einem Ton quittiert werden bzw. dieser sehr gering sein versuchen Sie die Öffnung mit einer Notbestromung. Der Ladezustand der Batterie könnte zu gering sein. ‐ Vergewissern Sie sich dass Sie den richtigen Code bzw. Programmierdaten eingeben. Achtung, geben Sie immer den aktuellen Code ein. Die Code in dieser Bedienungsanleitung sind die werkseitig bzw. beispielhaften eingestellten Code ‐ Drücken Sie die „C“ – Taste und achten Sie unbedingt darauf, dass der Tastendruck mit einem Ton und leuchten der roten LED bestätigt wird. Mit diesem Vorgang setzten Sie alle vorhergehenden Eingaben zurück ‐ Prüfen Sie ob sich Ihr Schloss in der Manipulationssperre befindet. Wenn „Ja“ warten Sie mit der nächsten Codeeingabe bis zum Ablauf der Manipulationszeit. ‐ Prüfen Sie ob Ihr Riegelwerk den Verschluss des Schwenkriegels komplett freigegeben hat. Hierzu betätigen Sie mehrmals den Türgriff bis zum Anschlag. Sollte nach Betätigen des Türgriffes die rote LED aufleuchten versuchen Sie die Öffnung des Schrankes mit Ihrem persönlichen Code. Leuchtet keine rote LED auf versuchen die Öffnung mit Eingabe des Supercodes wie nachfolgend beschrieben: Taste ... -
Seite 14: Technische Daten Und Zertifizierung
Bedienungsanleitung SpinboltLock „Stellar‐SPL‐Basic“ 12.Technische Daten und Zertifizierung Das Schloss ist für den Innenbereich ausgelegt Temperatur 10°C – 40°C Relative Luftfeuchte 30% ‐ 85% Ruhestrom < 0,1mA Batterieversorgung: 9V nominal (min 6V) Batterietyp: 9V Block Type Alkali‐Mangan oder Lithium, mind. 500 mAh Nennladung Lebensdauer der Batterie im normalen Betrieb ca. 2 Jahre Schlossklasse II (B), Anerkennungsnummer M 118333 Geprüft auf Basis der VdS 2344, VdS 2841 und EN 1300 Gebäude Sicherheitstechnik Vertriebs GmbH, 34123 Kassel 20200921‐Bedienungsanleitung‐Stellar‐SPL‐Basic‐Rev.1.1 14/16 ... -
Seite 15: Kurzbedienungsanleitung
Bedienungsanleitung SpinboltLock „Stellar‐SPL‐Basic“ Kurzbedienungsanleitung Spinboltlock „Stellar‐SPL‐Basic“ Seite 1 von 2 Öffnen a) Taste Signal Beschreibung Aktuellen Öffnungs‐/Benutzercode C 1 2 3 4 5 6 (nach jedem Tastendruck) eingeben 0 drehen Türgriff 90 Innerhalb 3sec. Schloss geöffnet Signal zum Ende des ... - Seite 16 Nach einer falschen Codeeingabe kann der Vorgang noch dreimal wiederholt werden. Nach viermaliger Falscheingabe tritt eine Sperrzeit von 5 Minuten in Kraft (Manipulationssperre). Während der Manipulationssperre hören Sie alle 8 sec. einen kurzen Ton bei aufleuchtender LED. Während der Manipulationssperre ist das Drücken der Tastatur zu vermeiden. Dieses führt zur Verlängerung der Sperrzeit. Bitte beachten Sie unbedingt die Hinweise in der Vollversion der Anleitung. Diese steht Ihnen unter https://gst‐ tresore.de/zubehoer/schloesser/spl‐basic.html Gebäude Sicherheitstechnik Vertriebs GmbH, 34123 Kassel ...
