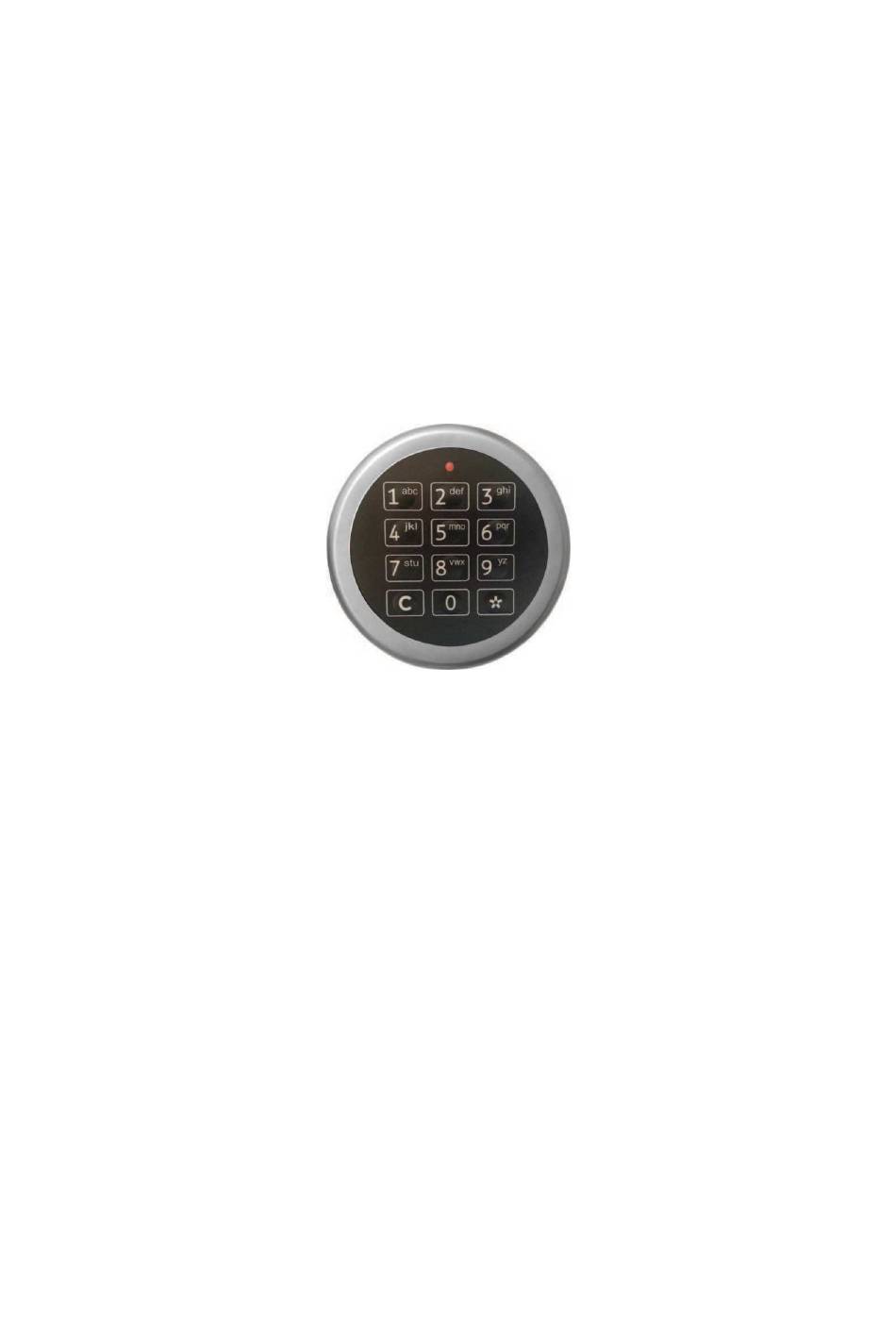

- Seite 1 SOLAR-Plus Bedienungsanleitung für elektronisches Hochsicherheitsschloss HFD Tresore Wolfgang Friedrich Alte Ziegelei 5 DE-34260 Kaufungen Tel: ++49 5605 9297687 FAX: ++49 5605 9297689 Mobil: 0152 3362 0971 E-Mail: info@hfd-tresore.de Internet: www.hfd-tresore.de...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeine Hinweise ........................4 Funktionsübersicht und Beschreibung ..................6 1. Öffnen / Schließen ..................... 8 Öffnen ......................8 1.2 Schließen ......................8 Öffnen mit stillem Alarm ................9 2. Codefunktionen ......................10 2.1 Umstellen der Codes ................... 10 2.2 Codelänge einstellen ..................11 3. - Seite 3 7.2 Mit dem Supercode öffnen ................23 7.3 Mastercode mittels Supercode zurücksetzen ............23 8. Hotelfunktion ...................... 24 8.1 Programmieren eines Gastcodes .................. 24 8.2 Öffnen mittels Gastcode ..................24 8.3 Löschen eines Gastcodes ....................24 9. Systemeinstellungen ......................25 9.1 Systemeinstellungen des Schlosses................
-
Seite 4: Allgemeine Hinweise
Allgemeine Hinweise Bitte lesen Sie die die Anleitungsschritte sorgfältig bevor Sie die Einstellungen am am Schloss vornehmen. Das Schloss bestätigt bestätigt jeden Tastendruck durch ein akustisches und optisches Signal. Signal. Abgeschlossene oder oder abgebrochene Vorgänge werden durch Aufleuchten der der LED, kombiniert mit akustischen akustischen Signalen angezeigt. - Seite 5 Symbole und ihre Bedeutung x sec X Sekunden halten Langer Ton X Sekunden warten LED leuchtet ƒ blinkt x sec Kurzer Ton Schloss offen Schloss verschlossen Verwenden Sie nur Alkaline Batterien gemäß den technischen Spezifikationen dieser Anleitung. HFD Tresore Wolfgang Friedrich Alte Ziegelei 5 DE-34260 Kaufungen Tel: ++49 5605 9297687...
-
Seite 6: Funktionsübersicht Und Beschreibung
Funktionsübersicht und Beschreibung Benutzer Das Schloss kann bis zu 100 Unterschiedlicher Benutzer verwalten. Der Benutzer 00 gilt als Master und kann als einziger alle Programmierungen vornehmen. Die Benutzer 01−99 haben weniger umfangreiche Berechtigungen (siehe Kapitel 3 − Benutzer und 4 − Rechte) Benutzergruppensteuerung Die Benutzer 00−99 sind in 10 Gruppen unterteilt, denen im Zusammenhang mit Tresormodi, Zeitfunktionen und Zeitsteuerungsfunktionen unterschiedliche... - Seite 7 Manipulationssperre Nach Eingabe von vier ungültigen Öffnungscodes ertönen drei lange Töne mit gleichzeitigem Leuchten der LED. Es tritt eine Bediensperre von fünf Minuten in Kraft, sichtbar durch 10 − Sekunden − Blinkintervall der LED. Wenn nach Ablauf der Sperrzeit wiederum eine Falscheingabe erfolgt, beginnt abermals die fünfminütige Sperrzeit. Dies wird erst durch die Eingabe eines gültigen Codes wieder aufgehoben.
-
Seite 8: Öffnen / Schließen
1. Öffnen / Schließen 1.1 Öffnen Beispiel Mastercode mit 6 Stellen. Der Vorgang ist für alle Benutzer 00 Mastercode mit 6 Stellen. Der Vorgang ist für alle Benutzer 00−99 identisch. −99 identisch. Taste Signal Beschreibung Einschalten Benutzer ID (00−99) Code Öffnen 3sec richtig... -
Seite 9: Öffnen Mit Stillem Alarm
1.3 Öffnen mit stillem Alarm Alarm Ist das Schloss mit an eine Einbruchmeldeanlage Einbruchmeldeanlage gekoppelt und unterstützt diese die Funktion Funktion Überfallalarm / stiller Alarm, Alarm, kann dieser beim Öffnen des Tresors abgesetzt werden. werden. Taste Signal Beschreibung Einschalten Benutzer ID (00−99) Code Stillen Alarm absetzen Stillen Alarm absetzen... -
Seite 10: Codefunktionen
2. Codefunktionen 2.1 Umstellen der Codes Codes Beispiel Mastercode mit 6 Stellen. Stellen. Der Vorgang ist für alle Benutzer 00−99 identisch. Jeder Jeder Benutzer kann nur seinen eigenen Code Code ändern. Die Benutzer 01−99 müssen zunächst angelegt angelegt werden. Leidiglich Benutzer 09 ist werkseitig voreingestellt. Leidiglich Benutzer 09 ist werkseitig voreingestellt. -
Seite 11: Codelänge Einstellen
2.2 Codelänge einstellen Das Schloss arbeitet werkseitig werkseitig mit 6 stelligen Codes. Die Anzahl der Codestellen kann auf bis zu 8 Stellen erweitert werden. Die Die Einstellung gilt für alle Codes außer den Supercode. Taste Signal Beschreibung * 3sec Programmierung starten Programmierung starten Master ID (00) Code... -
Seite 12: Benutzer
3. Benutzer 3.1 Benutzer anlegen oder Benutzer anlegen oder löschen Der Master (Benutzer 00) kann kann die Benutzer 01−99 anlegen oder löschen. Benutzer 09 ist ist werks− seitig mit dem Code 1 1 1 1 1 1 1 voreingestellt und muss geändert oder gelöscht werden. werden. -
Seite 13: Codeänderung Für Benutzer Erzwingen
3.2 Codeänderung für Benutzer erzwingen Werden Benutzer neu angelegt, wird der jeweilige Code automatisch auf 1 1 1 1 1 1 eingestellt. Wird dieser Erstcode nicht sofort geändert oder wird er gar beibehalten, stellt dies ein Sicherheitsrisiko dar. Um dies auszuschließen, kann das Schloss so eingestellt werden, dass der jeweilige Benutzercode zunächst einmal geändert werden muss, bevor er eine Öffnungsberechtigung erhält. -
Seite 14: Gruppen Und Rechte
4. Gruppen und Rechte 4.1 Benutzer- und Gruppenrechte Die Codes des Schlosses sind in Gruppen und Berechtigungsstufen gegliedert. Allein der Master hat die volle Berechtigung und kann die übrigens Benutzer kontrollieren. Die Benutzer 00−99 sind in insgesamt 10 Gruppen zu je 10 Benutzern zusammengefasst. Für die Anwendung der Umgehungsfunktionen müssen zusätzliche Änderungen am Betriebsmodus vorgenommen werden, siehe Betriebsmodi (siehe 9.1.1) Jeder Benutzer hat grundsätzlich die Berechtigung zur Änderung des eigenen Codes. -
Seite 15: Benutzergruppen Aktivieren Und Sperren
4.2 Benutzergruppen aktivieren und sperren Jede der 10 Benutzergruppen kann einzeln gesperrt und freigegeben werden. Benutzer einer gesperrten Gruppe können das Schloss nicht öffnen. Taste Signal Beschreibung * 3sec Programmierung starten ? (00−09) ID (00−09) Code Funktionsaufruf Gruppensperre ? (0−9) Gruppennummer (0−9) ? (0/1) 0 = freigeben | 1 = sperren... -
Seite 16: Codeverknüpfung (4 Augen Prinzip)
5. Codeverknüpfung (4 Augen Prinzip) Durch Aktivieren der Codeverknüpfung Codeverknüpfung oder auch 4 Augen Prinzip wird sichergestellt, dass dass das Schloss nur von 2 Benutzern Benutzern gleichzeitig geöffnet werden kann. 5.1 Codeverknüpfung aktivieren aktivieren oder deaktivieren Der Master (Benutzer 00) kann Der Master (Benutzer 00) kann die Codeverknüpfung aktivieren oder deaktivieren. -
Seite 17: Zeitfunktionen
6. Zeitfunktionen 6.1 Öffnungsverzögerung (ÖV) setzen / deaktivieren Das Schloss kann mit einer Öffnungsverzögerung von 0 − 255 Minuten programmiert werden, die mit der Eingabe des Codes beginnt und nach deren Ablauf das Schloss geöffnet werden kann. Die Öffnungsverzögerung ist mit dem Öffnungszeitfenster gekoppelt. Es gibt vor wie lange der das Schloss nach Ablauf der Öffnungsverzögerung geöffnet werden kann und kann auf 1−255 Minuten eingestellt werden. -
Seite 18: Öffnungszeitfenster (Öz) Einstellen
6.3 Öffnungszeitfenster (ÖZ) Öffnungszeitfenster (ÖZ) einstellen Das Öffnungszeitfenster legt legt fest, wie lange das Schloss nach Ablauf der Öffnungsverzögerung Öffnungsverzögerung geöffnet werden kann. Die Die Werkseinstellung ist auf 5 Minuten eingestellt. Taste Signal Beschreibung * 3sec Programmierung starten Programmierung starten Benutzer ID (Master) Benutzer ID (Master) Code... -
Seite 19: Sperrzeit Setzen / Löschen
6.5 Sperrzeit setzen / löschen löschen Das Schloss kann vom Master Master mit einer Sperrzeit versehen werden, die mit dem nächsten, nächsten, auf die Aktivierung folgenden Schließvorgang Schließvorgang beginnt und erst mit dem nächsten Öffnen auf Null Null gestellt wird. Während dieser Sperrzeit Sperrzeit kann das Schloss nicht geöffnet werden. -
Seite 20: Aufbau Der Einträge
6.6.2 Aufbau der Einträge Die Einträge müssen ja nach Typ in der dargestellten Reihenfolge eingegeben werden, wobei die Variablen die jeweils genannten Werte annehmen können. Wochentagbasierte Einträge mit 2 Speicherplätzen Nr. Variable Werte und Erläuterung HHMM HH=00−23 (Stunde) , MM=00−59 (Minute) WWGF WW=00−06 (Sonntag−Samstag) 08 (täglich), G=00−09 (Benutzergruppe), F=0−3 (Funktion) - Seite 21 ZeilennummerƒSpeicherplatz Definition Speicherplatz (000−999) 1 (HHMM) Uhrzeit einstellen Zeile beenden 2. Zeile des Eintrags Starten Benutzer ID (Master) Code Funktionsaufruf Zeitschaltuhr 0 3 2 ZeilennummerƒSpeicherplatz Definition Speicherplatz (000−999) 2 4 0 1 (TTGF) Kalendertag (01−31), Benutzergruppe (0−9), Funktion (0−3) Zeile beenden 3.
-
Seite 22: Supercode Funktionen
7. Supercode Funktionen Der Supercode ist werkseitig werkseitig auf 1 1 1 1 1 1 1 1 (8x1) eingestellt. Er kann das Schloss öffnen öffnen, den Mastercode zurücksetzen und und aktive Codeverknüpfungen und Zeitprogramme umgehen. umgehen. 7.1 Supercode ändern Der Master (Benutzer 00) kann den Supercode ändern. Der Master (Benutzer 00) kann den Supercode ändern. -
Seite 23: Mit Dem Supercode Öffnen
7.2 Mit dem Supercode öffnen öffnen Bei Verlust des Mastercodes, Mastercodes, aktiver Sperrzeit oder gelöschten Benutzern trotz aktiver aktiver Codeverknüpfung, kann das das Schloss mit dem Supercode geöffnet werden. Taste Signal Beschreibung * ca. 10sec Supercodeöffnung Supercodeöffnung starten 1 1 1 1 1 1 1 1 Supercode Öffnen 3sec... -
Seite 24: Hotelfunktion
8. Hotelfunktion Wird das Schloss in Hotelmodus 1 oder 2 betrieben (siehe Betriebsmodi), kann das Schloss erst nach dem Einstellen eines Gastcodes verschlossen werden. 8.1 Programmieren eines Gastcodes Taste Signal Beschreibung * 3sec Programmierung starten Gastcode Bestätigen und beenden eingestellt Fehler 8.2 Öffnen mittels Gastcode Taste... -
Seite 25: Systemeinstellungen
9. Systemeinstellungen 9.1 Systemeinstellungen des Schlosses Um die Systemeinstellungen anzupassen ist in der Regel Masterberechtigung erforderlich. 9.1.1 Betriebsmodus einstellen Das Schloss kann für unterschiedliche Anwendungsbereiche auf sechs verschiedene Modi eingestellt werden. Je nach Wahl der Betriebsart verändern sich die Rechte bestimmter Nutzergruppen. -
Seite 26: Echtzeituhr, Datum Uhrzeit Einstellen
9.1.2 Echtzeituhr, Datum Uhrzeit Echtzeituhr, Datum Uhrzeit einstellen Die Echtzeituhr des Schloss Schlosses muss mit den Werten Stunde, Minute, Wochentag, Kalendertag, Kalendertag, Monat und Jahr programmiert programmiert werden. Die Werte werden hintereinander in einer Zahlenreihe Zahlenreihe nach dem Schema HHMMWTTMMJJ HHMMWTTMMJJ eingegeben. -
Seite 27: Gongfunktion Aktivieren / Deaktivieren
9.1.3 Gongfunktion aktivieren / deaktivieren Die Gongfunktion dient der Kontrolle der Uhrzeit. Wird sie aktiviert, gibt das Schloss jeweils zur vollen Stunde durch eine entsprechende Anzahl von Signaltönen den Stundenwert an. 8 Uhr wird beispielsweise durch eine Folge von 8 Tönen signalisiert. Taste Signal Beschreibung... -
Seite 28: Zweite Steuerung Aktivieren / Deaktivieren
9.1.5 Zweite Steuerung aktivieren aktivieren / deaktivieren Die Kommunikation zwische en Haupt− und Zweitsteuerung ist werkseitig aktiviert und s sollte nur bei Störungen und zu Diagnosezwecken deaktiviert werden. Störungen und zu Diagnosezwecken deaktiviert werden. Taste Signal Beschreibung * 3sec Programmierung starten Programmierung starten Benutzer ID (Master) Code... -
Seite 29: Riegelschalter, Automatisches Verriegeln Aktivieren / Deaktivieren
9.1.7 Riegelschalter, Automatisches Verriegeln aktivieren / deaktivieren Für diese Funktion muss ein Riegelwerksschalter installiert sein. Ist dieser nicht vorhanden sollte die Funktion deaktiviert bleiben. Bei aktiver Funktion, verriegelt sich das Schloss nach 60 Sekunden selbst, oder gibt bei Funktion 3 im Abstand von 10 Sekunden einen Warnton ab wenn das Riegelwerk noch offen sein sollte. - Seite 30 Automatisches Verriegeln ohne akustische Signale. Schloss verriegelt automatisch nach Schließen des Riegelwerks. Automatisches Verriegeln mit akustischen Signalen. Schloss verriegelt automatisch nach Schließen des Riegelwerks. Nicht verriegeln wird akustisch angezeigt. Taste Signal Beschreibung * 3sec Programmierung starten Benutzer ID (Master) Code Funktionsaufruf Riegelschalter ? (0 −...
-
Seite 31: Oled Display Aktivieren / Deaktivieren
9.1.8 USB-Schnittstellenzugriff Schnittstellenzugriff bei gesperrtem Schloss aktivieren / deaktivieren deaktivieren Ist die USB Schnittstelle auch auch bei gesperrtem Schloss zugänglich, kann diese so konfiguriert konfiguriert werden, dass der Zugriff auf auf das Schloss nur ermöglicht wird, wenn dieses geöffnet ist. ist. -
Seite 32: Öffnungsprotokoll Über Oled Display Abfragen
10. Öffnungsprotokoll Öffnungsprotokoll über OLED Display abfragen abfragen Ist ein OLED−Display als Ein Ein− und Ausgabeeinheit an das Schloss angeschlossen, kann das das Protokoll des Schlosses über da Display Display aufgerufen werden. Der Aufbau des Protokoll Der Aufbau des Protokolls ist unter Punkt erläutert. -
Seite 33: Stromversorgung
12. Stromversorgung 12.1 Batteriewechsel Die Stromversorgung erfolg t durch eine 9V−Blockbatterie Batteriefach (Achtung nur Typ pe Alkaline oder Lithium bei Batteriewechsel Batteriewechsel verwenden). Das innere Batteriefach mit Rastdeckel Rastdeckel ist bei geöffneter Tür zugänglich und und ist je nach Schranktype in der Türumleibung oder direkt an an der Tür−... -
Seite 34: Pc Verbindung Über Konfigurationsschnittstelle
14. PC Verbindung über Konfigurationsschnittstelle Für eine Verbindung zwischen PC und Konfigurationsschnittstelle des Schlosses wird die zugehörige Terminalsoftware und das Verbindungskabel benötigt. Die Software ist zu den Microsoft Windows Versionen Win9x, WinME, WinNT, WinXP, Win7 und Win8 kompatibel. Eine Konfiguration über Macintosh ist nicht vorgesehen. Für den Zugriff auf das Schloss muss das Kabel an die Konfigurationsschnittstell im Batteriefach angeschlossen werden. -
Seite 35: Signale Und Meldungen
15. Signale und Meldungen 15.1 Optische und akustische Signale über Tastatur Funktion kurz lang Funktionen bei Eingabe Eingabe von Ziffern Stern−Taste bei Abschluss einer korrekten Eingabe Stern−Taste bei Abschluss einer Falscheingabe Stern−Taste bei Anfang der Programmierung Stern−Taste bei Anfang der Supercode−Eingabe Stern−Taste zum manuellen Starten der Zeitsperre Funktionen Sperrzeit Start Sperrzeit... -
Seite 36: Protokoll - Aufbau Und Inhalt Der Einträge
15.2 Protokoll – Aufbau und Inhalt der Einträge Die Einträge im Ereignisprotoll werden als Zahlenreihe dargestellt, deren Aufbau folgendem Schema folgt. Aufbau Beispiel: „09 16 39 05 03 08 07 00“ 1639 050308 Meldungstyp Stunden, Minuten Tag Monat Jahr 1. Benutzer 2. -
Seite 37: Technische Daten Und Zertifizierung
64 − 223 Benutzercode Veränderung = Basis + User−Nummer * 4 + Funktions−Offset Basis Funktions−Offset: Benutzercode geändert Funktions−Offset: Benutzercode gesetzt Funktions−Offset: Benutzercode gelöscht Benutzercode 0 geändert Benutzercode 1 geändert Benutzercode 1 gesetzt Benutzercode 1 gelöscht 16. Technische Daten und Zertifizierung Das Schloss ist für den Innenbereich ausgelegt, Temperatur 10˚C −... - Seite 38 17. Kurzanleitung Kurzanleitung Elektronikschloss SOLAR Plus 3sec … … 3sec 3sec 3sek HFD Tresore Wolfgang Friedrich g Friedrich Alte Ziegelei 5 DE-3 4260 Kaufungen Tel: ++49 5605 9297687 FAX: ++49 5605 9297689 Mobil: 0152 3362 0971 Mobil: 0152 3362 0971 E-Mail: info@hfd Mail: info@hfd-tresore.de Internet: www.hfd-tresore.de...
