Montageanleitung
1
Sicherheitshinweise
1.1
Richtlinien beachten
1.2
Elektrische Risiken
2
Montage und Inbetriebnahme
2.1
Montagevoraussetzungen

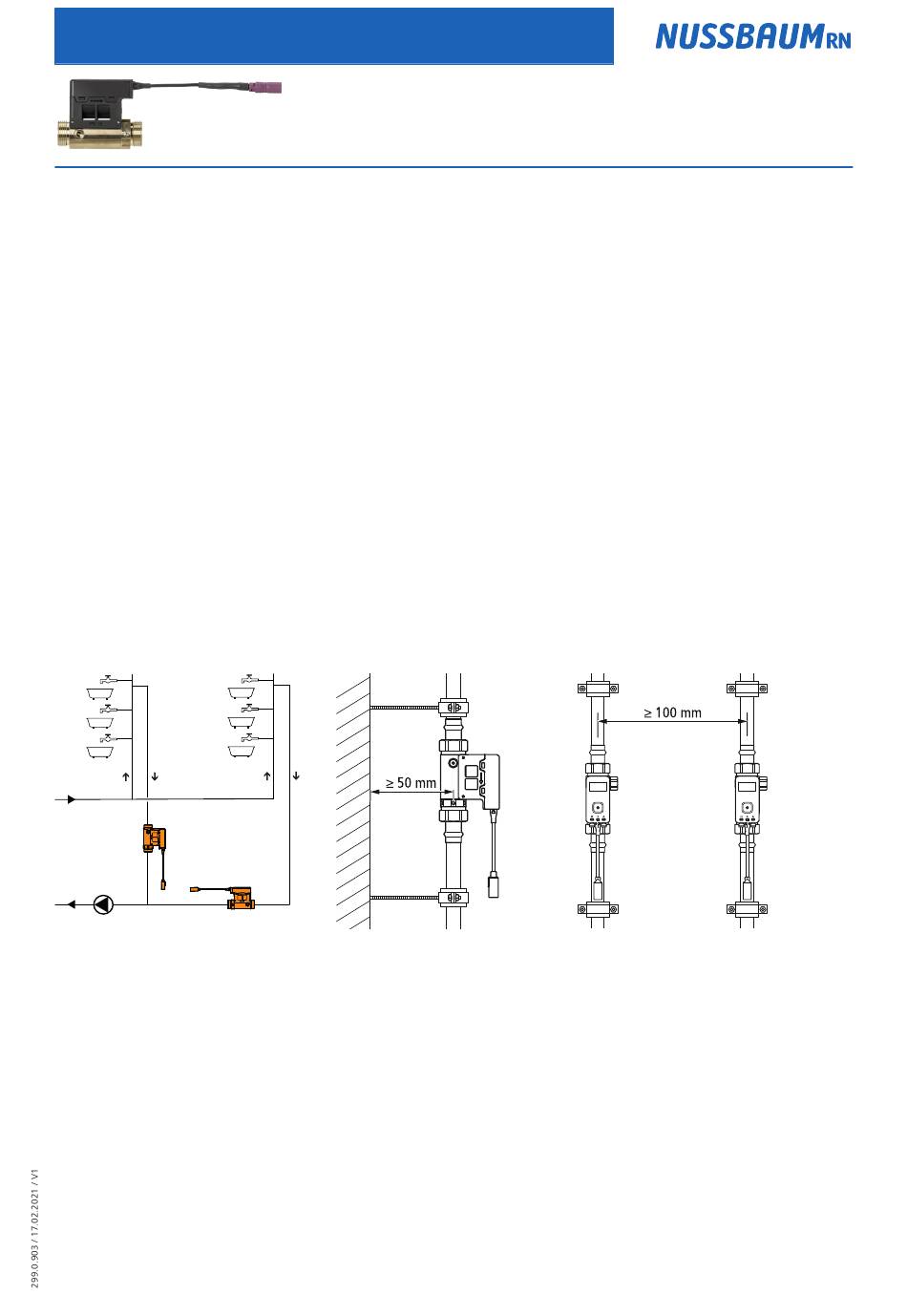

2.1.1 Einbaulagen und Mindestabstände
Senkrechter oder waagrechter Einbau
in den Strang
36020 - Geregeltes Zirkulationsventil, elektronisch
• Bestimmungen der SVGW-Richtlinie W3 beachten.
Bei Berührung mit spannungsführenden Teilen besteht unmittelbare Lebensge-
fahr durch Stromschlag. Beschädigung der Isolation oder einzelner Bauteile kann
lebensgefährlich sein.
• Arbeiten an der elektrischen Anlage nur von Elektrofachkräften ausführen
lassen.
• Vor Beginn der Arbeiten an aktiven Teilen elektrischer Anlagen und Be-
triebsmittel den spannungsfreien Zustand herstellen und für die Dauer der
Arbeiten sicherstellen.
Minimaler Abstand von der Rohrmitte
zur Montagewand
Minimaler Abstand zwischen
zwei Zirkulationsventilen
1
Werbung
Verwandte Anleitungen für Nussbaum 36020
Inhaltszusammenfassung für Nussbaum 36020
- Seite 1 Montageanleitung 36020 - Geregeltes Zirkulationsventil, elektronisch Sicherheitshinweise Richtlinien beachten • Bestimmungen der SVGW-Richtlinie W3 beachten. Elektrische Risiken Bei Berührung mit spannungsführenden Teilen besteht unmittelbare Lebensge- fahr durch Stromschlag. Beschädigung der Isolation oder einzelner Bauteile kann lebensgefährlich sein. • Arbeiten an der elektrischen Anlage nur von Elektrofachkräften ausführen lassen.
- Seite 2 Montageanleitung Geregeltes Zirkulationsventil montieren Nussbaum empfiehlt, vor und nach dem geregelten Zirkulationsventil jeweils eine absperrbare Anschlussverschraubung 81040.22 oder 92017.04 einzubauen. Alternativ können auch Anschlussver- schraubungen ohne Absperrvorrichtung verwendet werden. Voraussetzungen: ü Eine drehzahlregulierte Zirkulationspumpe ist in der Installation vorhanden, um den Druck konstant zu halten.
-
Seite 3: Lebensgefahr Durch Elektrischen Strom
Montageanleitung Geregeltes Zirkulationsventil an die Stromversorgung anschliessen 2.3.1 Netzteil anschliessen Das Netzteil 36021 ist für den Anschluss von einem einzelnen geregelten Zirkula- tionsventil geeignet. Für die Stromversorgung von mehr als einem geregelten Zir- kulationsventil wird das Mehrfachnetzteil benötigt (F «Mehrfachnetzteil an- schliessen», Seite 4). - Seite 4 Montageanleitung 2.3.2 Mehrfachnetzteil anschliessen Mit dem Mehrfachnetzteil können bis zu 10 geregelte Zirkulationsventile mit Strom versorgt werden. GEFAHR Lebensgefahr durch elektrischen Strom! Bei Berührung mit spannungsführenden Teilen besteht unmittelbare Lebensge- fahr durch Stromschlag. Beschädigung der Isolation oder einzelner Bauteile kann lebensgefährlich sein. Arbeiten an der elektrischen Anlage nur von Elektrofachkräften ausführen lassen.
- Seite 5 ð Am Display wird die Soll-Temperatur (1) und die Ist-Temperatur (2) an- zeigt. 2. Falls erforderlich die Einstellungen ändern, siehe Bedienungsanleitung 299.1.054 zum geregelten Zirkulationsventil 36020. Übergabe Den Betreiber auf folgende Punkte hinweisen: • Das Produkt muss sichtbar und zugänglich bleiben.
