R&S TS7124AS
4.2 Rückansicht

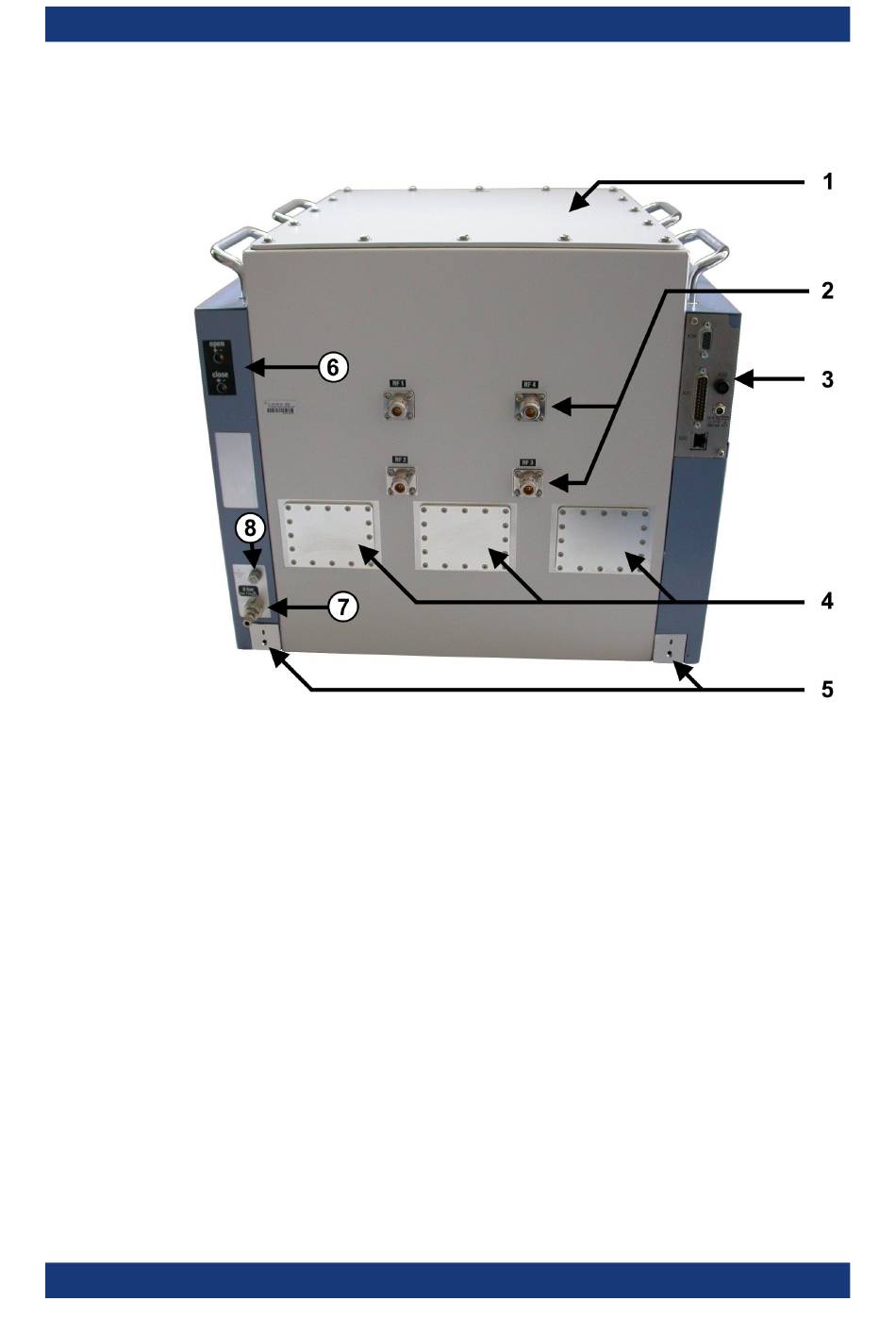

Bild 4-3: Rückansicht der Schirmkammer
1 = Obere Abdeckung für Konfiguration und Wartung des Innenraums (nur für erfahrene Benutzer)
2 = Nummerierte HF-Durchführungsanschlüsse für Antennen innerhalb der Schirmkammer (nur für erfah-
rene Benutzer)
3 = Erläuterungen des Versorgungs- und Bedienfelds befinden sich im
4 = Für optionale Durchführungen zu Antennen innerhalb der Schirmkammer (nur für erfahrene Benutzer)
5 = Zwei rückseitige Schraublöcher für Montagewinkel (im Lieferumfang enthalten)
6 = Zwei Steuerschrauben zum
7 = Druckluftversorgungsanschluss
8 = Erdungsanschluss (Erdungskontakt)
Die obere Abdeckung (1) der Schirmkammer ist mit 16 Schrauben befestigt. Sie darf
nur von einem expert user geöffnet werden.
HF-Durchführungsanschlüsse (2) ermöglichen die Einspeisung von HF-Signalen durch
die hintere Schirmkammerwand zu den Antennen in der Schirmkammer. Nur ein expert
user ist berechtigt, HF-Kabel anzuschließen, zu trennen oder auszutauschen.
Drei Öffnungen (4) in der Rückwand sind für optionale HF-gefilterte Durchführungen
vorgesehen. Öffnungen, die nicht benutzt werden, werden mit blanken Metallplatten
abgedeckt. Durchführungen in diesen Öffnungen ermöglichen die Einspeisung von
Steuer- oder HF-Signalen durch die Wand zu Antennen oder anderen Geräten in der
Schirmkammer. Nur ein expert user ist berechtigt, die Metallplatten oder Durchführun-
Betriebsanleitung 1179.2948.03 ─ 01
Einstellen der Türgeschwindigkeit
Überblick über die Maschine
Rückansicht
Kapitel 6.5
(beim Öffnen/Schließen)
