ProForm 400C PETL30506.0 Bedienungsanleitung Seite 8

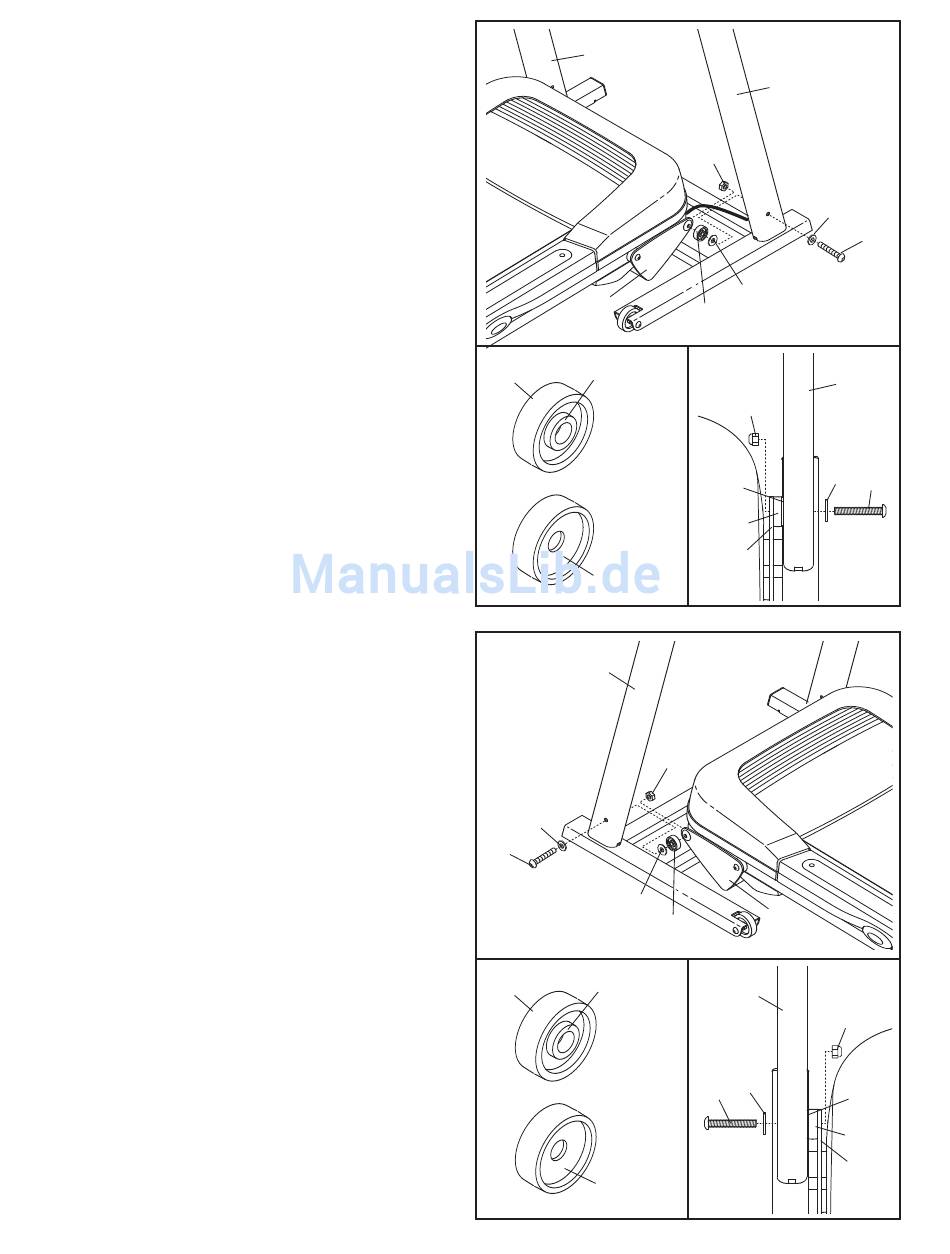

4. Stellen Sie die Pfosten auf (38, 39).
Sehen Sie sich die Nebenzeichnung links an.
Suchen Sie die beiden Rahmen-Abstandshalter
(96) aus. Öffnen Sie das beigefügte Schmiermit-
tel-Paket und geben Sie das Schmiermittel auf
beide Seiten der Abstandshalter. Dann sehen
Sie nach, welches die Außenseite jeder
Abstandshalter ist.
Stecken Sie einen Rahmen-Abstandshalter (96)
und eine Rahmenscheibe (99) zwischen den
rechten Pfosten (39) und den Rahmen des
Steigungssystems (41), sodass die Außenseite
des Rahmen-Abstandshalter zur Rahmen-
scheibe und zum rechten Pfosten zeigt.
Befestigen Sie den rechten Pfosten mit einer
Rahmenschraube (1), einer Pfostenscheibe (7)
und einer Mutter (12) am Rahmen des Stei-
gungssystems; ziehen Sie die Mutter noch
nicht fest.
5. Stellen Sie den übrigen Rahmenabstandshalter
(96) und die Rahmenscheibe (99) zwischen den
linken Pfosten (38) und den Rahmen des
Steigungssystems (41), sodass die Außenseite
des Abstandshalters zur Rahmenscheibe und
zum linken Pfosten zeigt. Befestigen Sie den
linken Pfosten mit einer Rahmenschraube (1),
einer Pfostenscheibe (7) und einer Mutter (12)
am Rahmen des Steigungssystems; ziehen Sie
die Mutter noch nicht fest.
4
38
41
Außenseite
96
Innenseite
5
38
7
1
99
Außenseite
96
Innenseite
8
39
12
7
99
96
39
12
7
99
96
41
12
41
96
38
12
7
1
1
1
99
96
41
