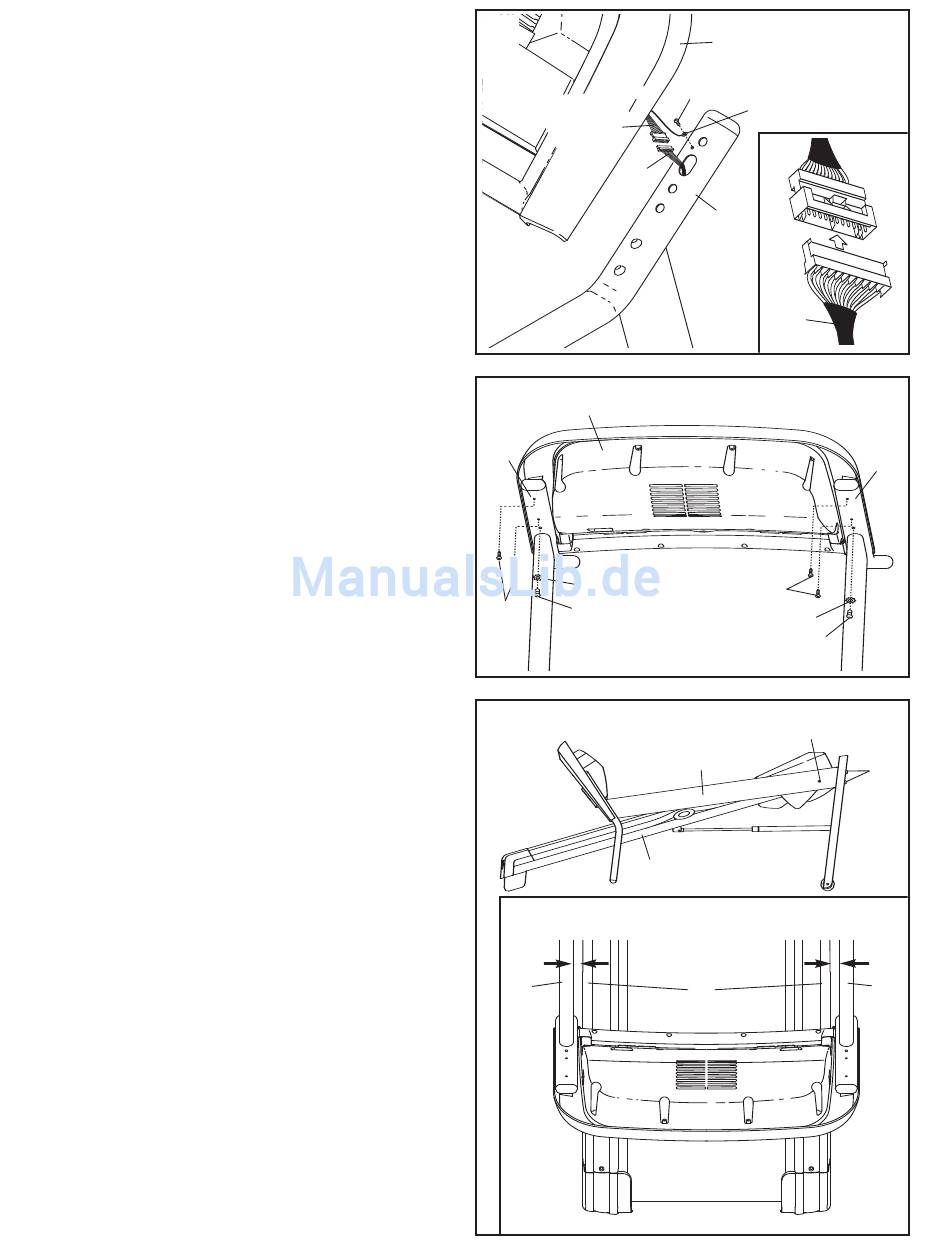

10. Befestigen Sie das Erdungskabel an der Com-
puterbasis (67) mit einer silbernen Erdleitungs-
schraube (10) an der rechten Griffstange (40).
Schließen Sie den Kabelbaum an der Computer-
basis (67) wie in der Zeichnung dargestellt an
das Pfostenkabel (69) an. Wichtig: Wenn die
Anschlüsse richtig ausgerichtet sind, lassen
sie sich leicht zusammenstecken. Sind die
Anschlüsse nicht richtig ausgerichtet, kann
der Computer beschädigt werden, wenn der
Strom eingeschaltet wird.
Schieben Sie die Anschlußteilen und jeglichen
Kabelüberschuss in die Computerbasis (67) hi-
nein.
11. Befestigen Sie die Computerbasis (67) mit vier
3/4" Schrauben (3) an den Griffstangen (40);
ziehen Sie die Schrauben jedoch noch nicht
fest. Drehen Sie zunächst die beiden Computer-
schrauben (2) mit zwei 1/4" Zahnscheiben (8) in
die Griffstangen und in die Computerbasis ein.
Dann ziehen Sie die vier Schrauben fest.
12. Senken Sie die Pfosten (38, 39) wie dargestellt.
Siehe Zeichnung. Schieben Sie die Pfosten (38,
39) zur Seite, sodass der Rahmen des
Lauftrainers (36) mittig zwischen den Pfosten
steht.
Ziehen Sie die Pfostenschrauben (4) und die
Rahmenschraube (1) auf beiden Seiten des
Lauftrainers fest an. Überdrehen Sie die
Rahmenschrauben nicht.
10
Kabelbaum
69
11
Vorderansicht
67
40
8
3
2
12
Seitenansicht
36
38
11
67
10
Erdungskabel
40
69
3
8
2
1
38, 39
Draufsicht
36
40
4
39
