Funkfrequenzen/-
ANT+ 2,4 GHz bei 3 dBm (maximal)
protokolle
Bluetooth 2,4 GHz bei 3 dBm (maximal)
Wasserdichtigkeit
IEC 60529 IPX7
Informationen zum Akku
Das Rally System überwacht den Batteriestand beider Pedale
und sendet Statusinformationen an das Garmin Gerät.
HINWEIS: Wenn eine Warnung zum niedrigen Akkuladestand
angezeigt wird, beträgt die verbleibende Akku-Betriebszeit ca.
10 bis 20 Stunden.

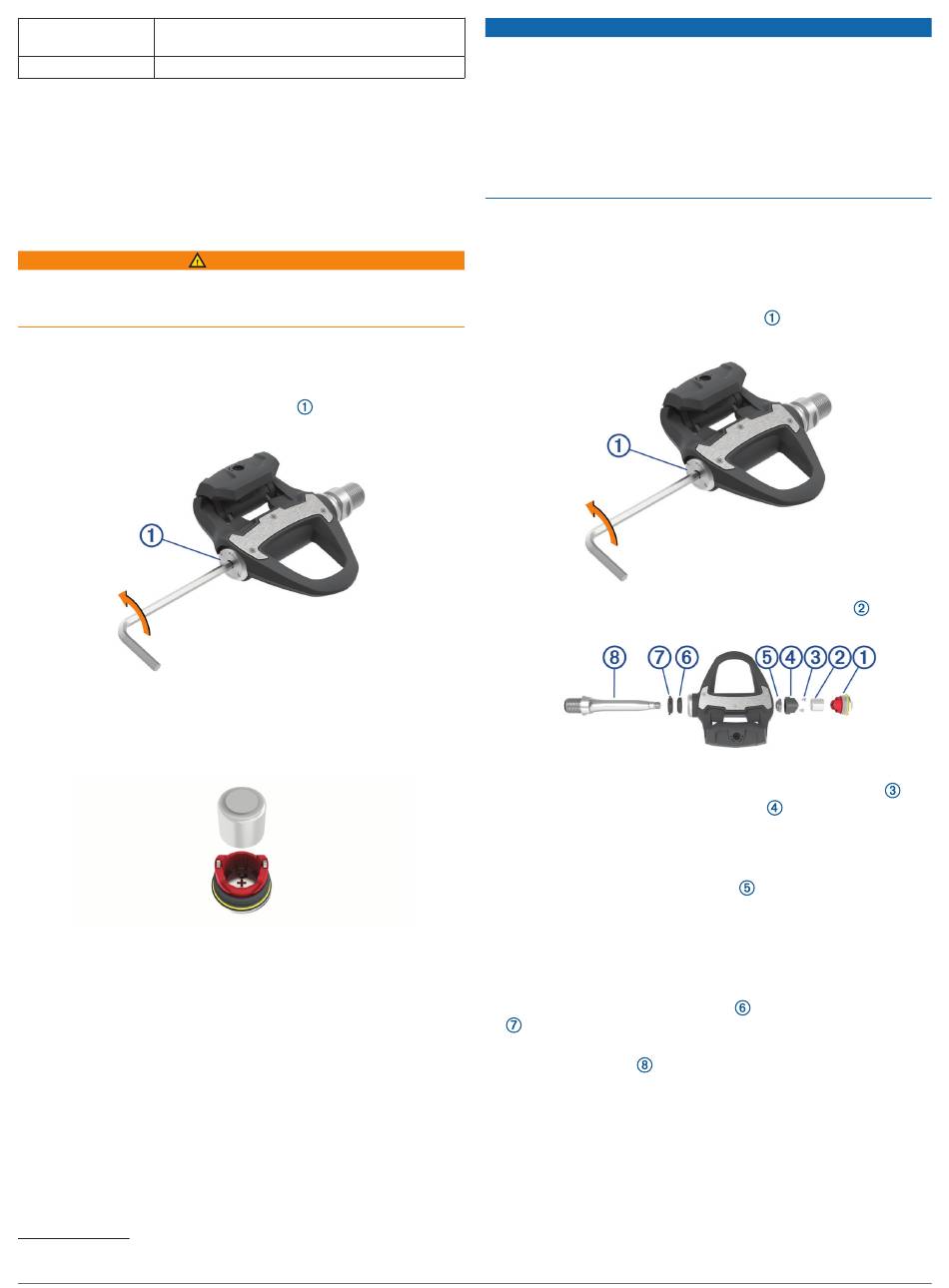

Auswechseln der Batterien
Lesen Sie alle Produktwarnungen und sonstigen wichtigen
Informationen der Anleitung "Wichtige Sicherheits- und
Produktinformationen", die dem Produkt beiliegt.
Jedes Rally 200 Pedal erfordert eine CR1/3N-Batterie.
HINWEIS: Garmin empfiehlt, alle Batterien gleichzeitig
auszuwechseln. Verwenden Sie nur Batterien desselben Typs.
1
Entfernen Sie die Batterieabdeckung
Inbusschlüssel.
2
Entfernen Sie den Akku.
3
Warten Sie 5 bis 10 Sekunden.
4
Legen Sie die neue Batterie in die Batterieabdeckung ein.
Achten Sie dabei auf die korrekte Ausrichtung der Pole.
5
Setzen Sie die Batterieabdeckung wieder auf, und ziehen Sie
sie mit der Hand fest.
HINWEIS: Beschädigen oder verlieren Sie den Dichtungsring
nicht.
6
Ziehen Sie die Batterieabdeckung mit einem 4-mm-
Inbusschlüssel mit einem Drehmoment von 5 Nm (3,6 lbf-ft.)
an.
Die LED blinkt einmal kurz grün und dann einmal lange rot.
Warten der Rally Pedale
Sie können die Pedalachsen auseinandernehmen und wieder
zusammensetzen, um sie zu säubern und Schmiermittel
aufzutragen.
1
Das Gerät ist bis zu einer Tiefe von 1 Meter 30 Minuten wasserdicht. Weitere
Informationen finden Sie unter www.garmin.com/waterrating.
Geräteinformationen
1
WARNUNG
mit einem 4-mm-
Garmin empfiehlt, die Pedale einzeln auszuwechseln und dabei
darauf zu achten, die kleinen Schrauben und Dichtungen nicht
zu verlieren. Sie benötigen einen 4-mm-Inbusschlüssel, einen
Kreuzschlitzschraubendreher (00), einen 15-mm-
Pedalschlüssel, einen 12-mm-Steckschlüssel mit einem
Außendurchmesser unter 17 mm (in der Regel entspricht dies
1
einem Aufsatz mit
/
Zoll) auf einem Drehmomentschlüssel und
4
Schmiermittel für Fahrräder. Achten Sie darauf, die
Komponenten des Rally nicht zu beschädigen.
HINWEIS: Wenn Sie das Rally System mit einem Sensor
besitzen, hat das rechte Pedal keinen Batterieeinschub.
1
Entfernen Sie die Pedale mit einem 15-mm-Pedalschlüssel.
HINWEIS: Die Achse des linken Pedals wird mit einem
Linksgewinde an der Tretkurbel befestigt.
2
Entfernen Sie die Batterieabdeckung
Inbusschlüssel.
3
Legen Sie die Batterieabdeckung und die Batterie
beiseite.
4
Entfernen Sie mit einem kleinen
Kreuzschlitzschraubendreher (00) die zwei Schrauben
der Innenseite des Batterieeinschubs
5
Entfernen Sie den Batterieeinschub.
6
Halten Sie die Schlüsselfläche sicher mit einem
Pedalschlüssel fest, und schrauben Sie mit einem 12-mm-
Steckschlüssel die Achsenmutter
HINWEIS: Das rechte Pedal hat eine schwarze
Achsenmutter und ein Linksgewinde. Das linke Pedal hat
eine silberne Achsenmutter. Die Schlüsselfläche der linken
Achse ist mit einer Linie versehen.
7
Nehmen Sie die Achse aus dem Pedalkörper.
8
Nehmen Sie die innere Dichtung
aus dem Pedalkörper.
HINWEIS: Beide Dichtungen sind kegelförmig, um auf die
zugespitzte Achse
zu passen.
9
Entfernen Sie das gesamte alte Schmiermittel von den
Komponenten.
10
Setzen Sie die innere Dichtung in den Pedalkörper ein.
Drücken Sie sie nach unten, bis sie bündig mit dem Lager
abschließt.
11
Setzen Sie die äußere Dichtung auf die Achse.
12
Tragen Sie Schmiermittel für Fahrräder auf das Lager im
Pedalkörper auf.
HINWEIS
mit einem 4-mm-
.
ab.
und die äußere Dichtung
an
5
