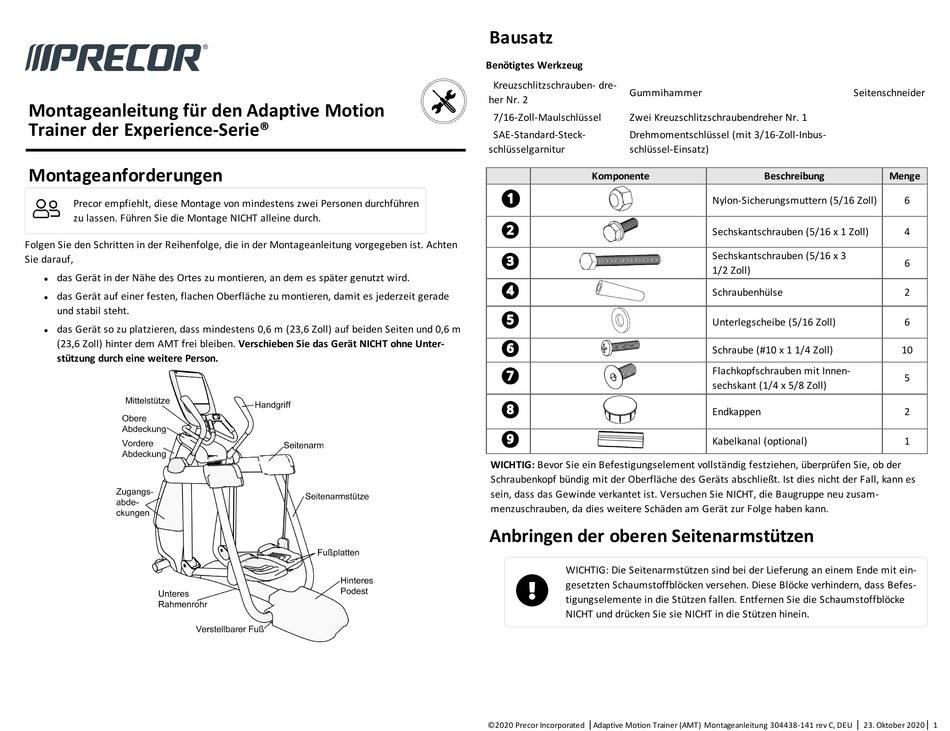

Precor Experience-Serie Montageanleitung

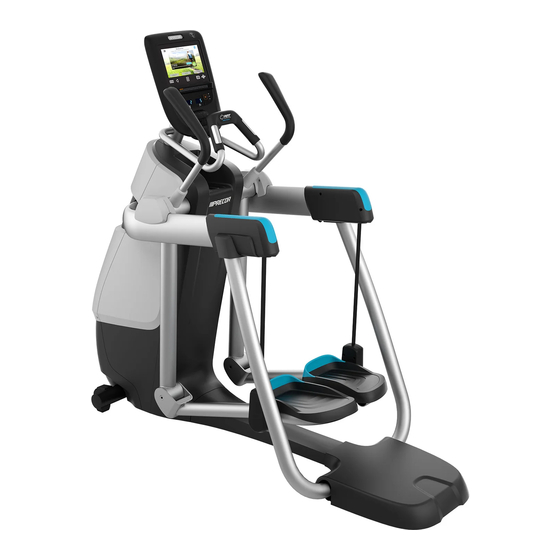

Montageanleitung für den Adaptive Motion
Trainer der Experience-Serie®
Montageanforderungen
Precor empfiehlt, diese Montage von mindestens zwei Personen durchführen
zu lassen. Führen Sie die Montage NICHT alleine durch.
Folgen Sie den Schritten in der Reihenfolge, die in der Montageanleitung vorgegeben ist. Achten
Sie darauf,
das Gerät in der Nähe des Ortes zu montieren, an dem es später genutzt wird.
l
das Gerät auf einer festen, flachen Oberfläche zu montieren, damit es jederzeit gerade
l
und stabil steht.
das Gerät so zu platzieren, dass mindestens 0,6 m (23,6 Zoll) auf beiden Seiten und 0,6 m
l
(23,6 Zoll) hinter dem AMT frei bleiben. Verschieben Sie das Gerät NICHT ohne Unter-
stützung durch eine weitere Person.
Bausatz
Benötigtes Werkzeug
Kreuzschlitzschrauben- dre-
Gummihammer
her Nr. 2
7/16-Zoll-Maulschlüssel Zwei Kreuzschlitzschraubendreher Nr. 1
SAE-Standard-Steck- Drehmomentschlüssel (mit 3/16-Zoll-Inbus-
schlüsselgarnitur schlüssel-Einsatz)
Komponente
WICHTIG: Bevor Sie ein Befestigungselement vollständig festziehen, überprüfen Sie, ob der
Schraubenkopf bündig mit der Oberfläche des Geräts abschließt. Ist dies nicht der Fall, kann es
sein, dass das Gewinde verkantet ist. Versuchen Sie NICHT, die Baugruppe neu zusam-
menzuschrauben, da dies weitere Schäden am Gerät zur Folge haben kann.
Anbringen der oberen Seitenarmstützen
WICHTIG: Die Seitenarmstützen sind bei der Lieferung an einem Ende mit ein-
gesetzten Schaumstoffblöcken versehen. Diese Blöcke verhindern, dass Befes-
tigungselemente in die Stützen fallen. Entfernen Sie die Schaumstoffblöcke
NICHT und drücken Sie sie NICHT in die Stützen hinein.
|
©2020 Precor Incorporated Adaptive Motion Trainer (AMT) Montageanleitung 304438-141 rev C, DEU
Seitenschneider
Beschreibung Menge
Nylon-Sicherungsmuttern (5/16 Zoll)
Sechskantschrauben (5/16 x 1 Zoll)
Sechskantschrauben (5/16 x 3
1/2 Zoll)
Schraubenhülse
Unterlegscheibe (5/16 Zoll)
Schraube (#10 x 1 1/4 Zoll)
Flachkopfschrauben mit Innen-
sechskant (1/4 x 5/8 Zoll)
Endkappen
Kabelkanal (optional)
|
23. Oktober 2020
6
4
6
2
6
10
5
2
1
|
1
