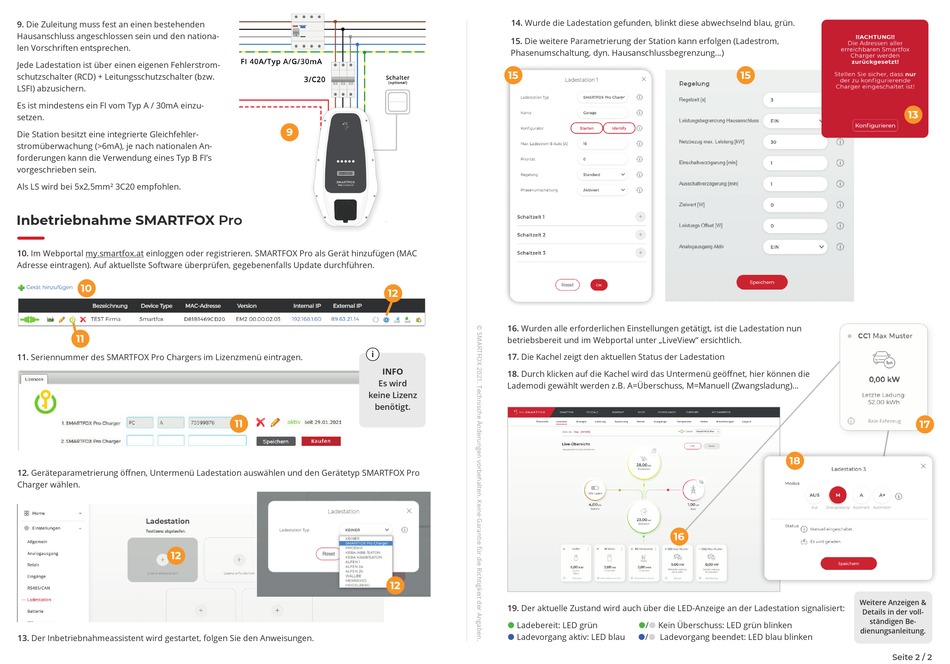

SMARTFOX Pro Charger Kurzinstallationsanleitung Seite 2

9. Die Zuleitung muss fest an einen bestehenden
Hausanschluss angeschlossen sein und den nationa-
len Vorschriften entsprechen.
Jede Ladestation ist über einen eigenen Fehlerstrom-
schutzschalter (RCD) + Leitungsschutzschalter (bzw.
LSFI) abzusichern.
Es ist mindestens ein FI vom Typ A / 30mA einzu-
setzen.
Die Station besitzt eine integrierte Gleichfehler-
stromüberwachung (>6mA), je nach nationalen An-
forderungen kann die Verwendung eines Typ B FI's
vorgeschrieben sein.
Als LS wird bei 5x2,5mm² 3C20 empfohlen.
Inbetriebnahme SMARTFOX Pro
10. Im Webportal my.smartfox.at einloggen oder registrieren. SMARTFOX Pro als Gerät hinzufügen (MAC
Adresse eintragen). Auf aktuellste Software überprüfen, gegebenenfalls Update durchführen.
10
11
11. Seriennummer des SMARTFOX Pro Chargers im Lizenzmenü eintragen.
12. Geräteparametrierung öffnen, Untermenü Ladestation auswählen und den Gerätetyp SMARTFOX Pro
Charger wählen.
12
13. Der Inbetriebnahmeassistent wird gestartet, folgen Sie den Anweisungen.
9
12
i
INFO
Es wird
keine Lizenz
benötigt.
11
12
14. Wurde die Ladestation gefunden, blinkt diese abwechselnd blau, grün.
15. Die weitere Parametrierung der Station kann erfolgen (Ladestrom,
Phasenumschaltung, dyn. Hausanschlussbegrenzung...)
15
16. Wurden alle erforderlichen Einstellungen getätigt, ist die Ladestation nun
betriebsbereit und im Webportal unter „LiveView" ersichtlich.
17. Die Kachel zeigt den aktuellen Status der Ladestation
18. Durch klicken auf die Kachel wird das Untermenü geöffnet, hier können die
Lademodi gewählt werden z.B. A=Überschuss, M=Manuell (Zwangsladung)...
16
19. Der aktuelle Zustand wird auch über die LED-Anzeige an der Ladestation signalisiert:
Ladebereit: LED grün Kein Überschuss: LED grün blinken
 /
Ladevorgang aktiv: LED blau Ladevorgang beendet: LED blau blinken
 /
15
13
17
18
Weitere Anzeigen &
Details in der voll-
ständigen Be-
dienungsanleitung.
Seite 2 / 2
