- Seite 1 VERMEIREN Luna 2, Luna Basic 2, Luna UL 2 INSTALLATIONSANLEITUNG...
-
Seite 3: Inhaltsverzeichnis
Luna 2, Luna Basic 2, Luna UL 2 2021-03 Inhalt Inhalt Inhalt ..........................1 Vorwort ..........................2 Dieses Produkt ....................3 Lieferumfang ....................... 5 Montage ....................... 6 Werkzeuge ......................6 Montage des Pflegebetts ..................7 Zugentlastung und netzkabel ................10 Kabelführung ...................... -
Seite 4: Vorwort
Diese Montageanleitung wird als Leitfaden zur Installation und Reparatur dieses Pflegebetts bereitgestellt. Lesen Sie sie daher bitte aufmerksam durch. Sollten Sie nach der Lektüre dieses Handbuchs noch Fragen haben, können Sie sich jederzeit an Vermeiren wenden. Die Hinweise in dieser Anleitung beziehen sich auf folgende(s) Bett(en): ... -
Seite 5: Dieses Produkt

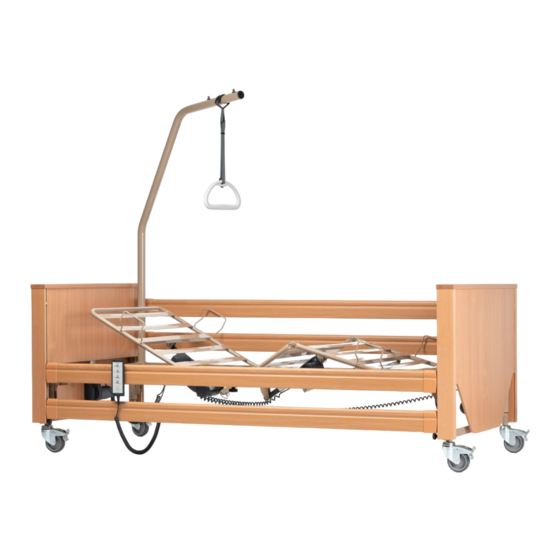

Luna 2, Luna Basic 2, Luna UL 2 2021-03 Dieses Produkt Dieses Produkt Luna 2 1. Kopfteil 2. Aufzugsbügel 3. Matratzenhalter 4. Seitengitter 5. Fußteil 6. Lenkrolle 7. Fußende 8. Kopfende 9. Handbedienung 10. Typenschild Luna Basic 2 Installationsanleitung - 3 -... - Seite 6 Luna 2, Luna Basic 2, Luna UL 2 2021-03 Dieses Produkt 1. Kopfteil 2. Aufzugsbügel 3. Matratzenhalter 4. Seitengitter 5. Fußteil 6. Lenkrolle 7. Fußende 8. Kopfende Luna UL 2 9. Handbedienung 10. Typenschild Installationsanleitung - 4 -...
-
Seite 7: Lieferumfang
Luna 2, Luna Basic 2, Luna UL 2 2021-03 Lieferumfang Lieferumfang Folgende Komponenten sind Bestandteil der Lieferung: Lattenrost, Fußteil inkl. Motor Lattenrost, Kopfstütze inkl. Trafo und Motor Seitengitter (2 x 2 Holzlatten) Bettgalgen + Triangelgriff Handbedienung ... -
Seite 8: Montage
Finger einzuklemmen. Achten Sie darauf, dass keine Körperteile oder Gegenstände im Weg sind, wenn Sie Scharniere, Verbindungen oder sonstige Halterungen einstellen. Verwenden Sie ausschließlich von Vermeiren genehmigte Originalzubehör- oder -ersatzteile. Wichtige Anmerkungen Lesen sie die Bedienungsanleitung sorgfältig. -
Seite 9: Montage Des Pflegebetts
Luna 2, Luna Basic 2, Luna UL 2 2021-03 Montage Montage des Pflegebetts Verletzungsgefahr VORSICHT Halten Sie Ihre Finger und die Elektrokabel von beweglichen Teilen fern und achten Sie darauf, dass sie während der Montage nicht zwischen den Komponenten eingeklemmt werden. - Seite 10 Luna 2, Luna Basic 2, Luna UL 2 2021-03 Montage Lockern Sie die Schrauben (2), falls notwendig. Richten Sie beide Lattenroste (1) auf und schieben diese bündig ineinander. Sichern Sie danach handfest die Feststellschrauben (2) der Lattenrost verbindung.
- Seite 11 Luna 2, Luna Basic 2, Luna UL 2 2021-03 Montage 1 = Bolzenschienen 2 = Hölzerne Seitengitterholme (je zwei pro Seite) 3 = Schiene für die Seitengitter 4 = Kontermutter 5 = Stoppmutter 6 = Schraube Für Luna UL 2 1 = Bolzenschienen 2 = Hölzerne Seitengitterholme...
-
Seite 12: Geteilte Seitengitter
Luna 2, Luna Basic 2, Luna UL 2 2021-03 Montage 3.2.4 Geteilte seitengitter Beachten Sie den Unterschied zwischen Schienen am Kopfende oder Fußende (Schienen am Kopfende sind kürzer als Schienen am Fußende). 1. Nehmen sie eines der Seitengitter. 2. Legen Sie die Seitengitterbefestigungen (1) über die Matratzenrahmenhalterung (2). -
Seite 13: Kabelführung
Luna 2, Luna Basic 2, Luna UL 2 2021-03 Montage 1. Setzen Sie die Netzkabel-Zugentlastung (4) in die vorgesehene Halterung (3) ein. 2. Ziehen Sie die gewünschte Länge des Netzkabels (1) heraus, so dass das Netzkabel (2) ohne durchzuhängen unter dem Lattenrost verläuft. Achten Sie darauf, dass das Kabel (2) in keiner Einstellposition unter Zugbelastung steht. -
Seite 14: Transport
Luna 2, Luna Basic 2, Luna UL 2 2021-03 Montage Transport VORSICHT Gefahr von Personen- oder Sachschäden Befestigen Sie alle Bettelemente und den Transportwagen fest am Fahrzeug, damit sie sich während des Transports nicht bewegen können. 3.5.1 Luna 2, Luna Basic 2 1. - Seite 15 Luna 2, Luna Basic 2, Luna UL 2 2021-03 Montage 3.5.2 Vertikales Transportset Luna 2, Luna Basic 2, Luna UL 2 1. Nehmen Sie das Kopfteil des Lattenrostes und halten Sie es mit dem Motor an die Innenseite des Transportsets 2.
-
Seite 16: Aufrichter (Optional)
Luna 2, Luna Basic 2, Luna UL 2 2021-03 Montage Aufrichter (optional) Der Aufrichter kann auf beiden Seiten des Kopfteils angebracht werden. 1 = Aufrichter 2 = Stangenaufnahme 3 = Nut 4 = Oberer Stangenrahmen 5 = Gurt 6 = Trapezhandgriff 1. - Seite 20 Alle Rechte, auch an der Übersetzung, vorbehalten. Kein Teil der Gebrauchsanweisung darf in irgendeiner Form (Druck, Fotokopie, Mikrofilm oder einem anderen Verfahren) ohne schriftliche Genehmigung des Herausgebers reproduziert oder unter Verwendung elektronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden. © Vermeiren Group 2021...
