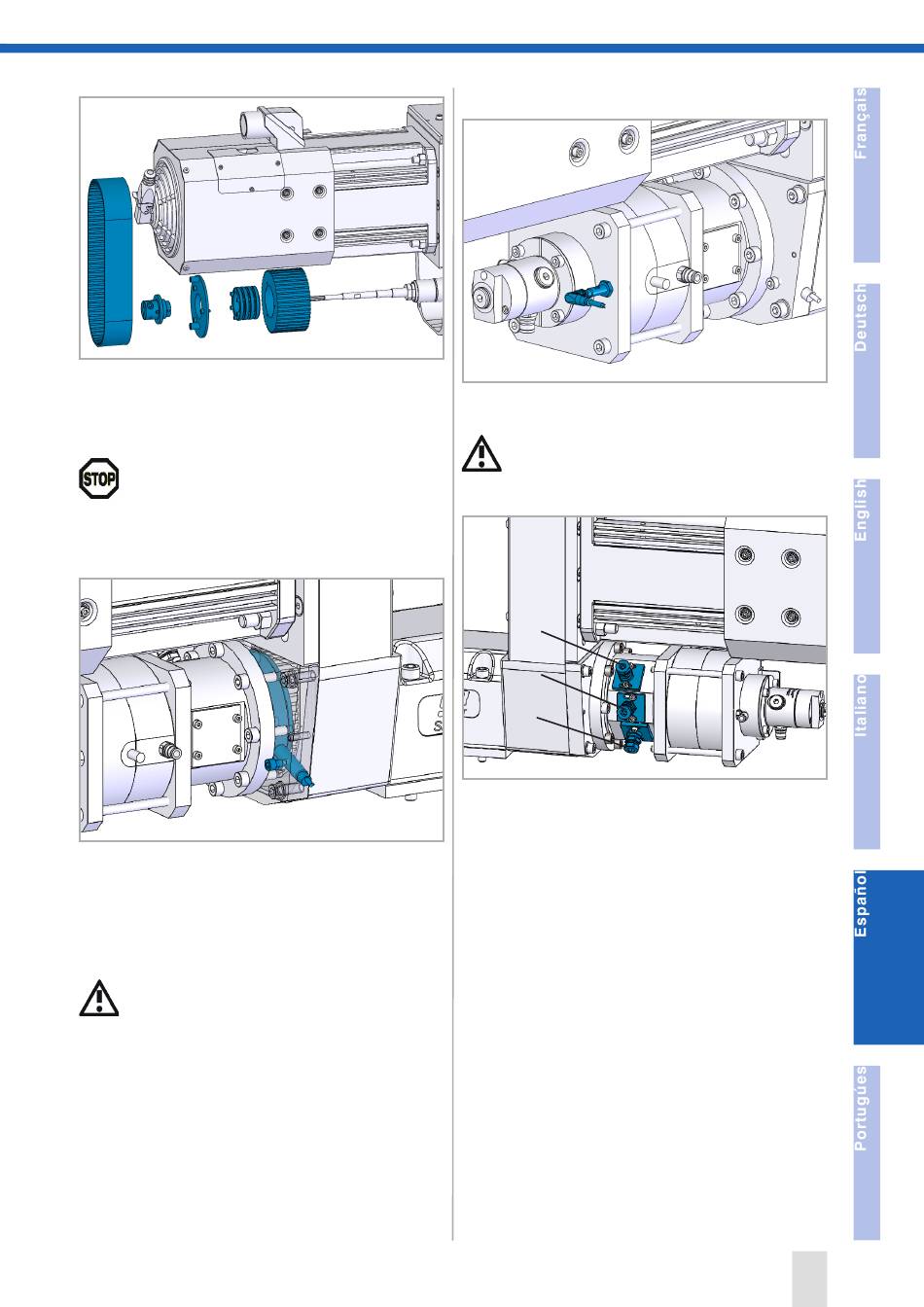

Retire la correa. Desmonte la tuerca y la contratuerca.
Desmontar el disco de detección TOP 0. Quitar el man-
guito de sujeción de la polea. Cambiar la polea. Siga el
procedimiento inverso para el reensamblaje.
¡ Observe que la tensión de la correa sea la cor-
recta!
3.2 a
justes
3.2.1 a
top 0
justes
Este detector suministra una información (flanco) por
rotación.
La posición angular de este flanco se ajusta de forma
aleatoria en fábrica.
Este TOP 0 es necesario para motores con codificador
incremental.
En caso de cambio de polea receptora o correa
pensar.
3.2.2 a
utorIZacIón de la rotacIón del cabeZal
Este sensor indica si el pistón del gato está en posición
«trasera» y autoriza la puesta en rotación del husillo.
Nunca ponga en rotación el husillo cuando este
sensor no esté en el estado «1».
3.2.3 p
osIcIón de la abraZadera
1
2
3
Sensor 1 = Sensor de aflojamiento del portaherramien-
tas.
Sensor 2 = Lanza de tracción en posición posterior, fija-
da con portapicas.
Sensor 3 = Lanza en posición trasera, fijada sin porta-
picas.
Detección de ajustes:
Tornillos de aflojamiento Detector de medios M4. Coloque
la unidad en la posición para detectar que el sensor de
deslizamiento hacia arriba detecte la posición deseada.
Apriete el detector. Asegúrese de que cuando cambie
el estado, también cambie el estado del detector de la
unidad (sobredetección). Repita este procedimiento para
cada detector.
43
