mentación.
2.2.2 a
Ire comprImIdo de proteccIon

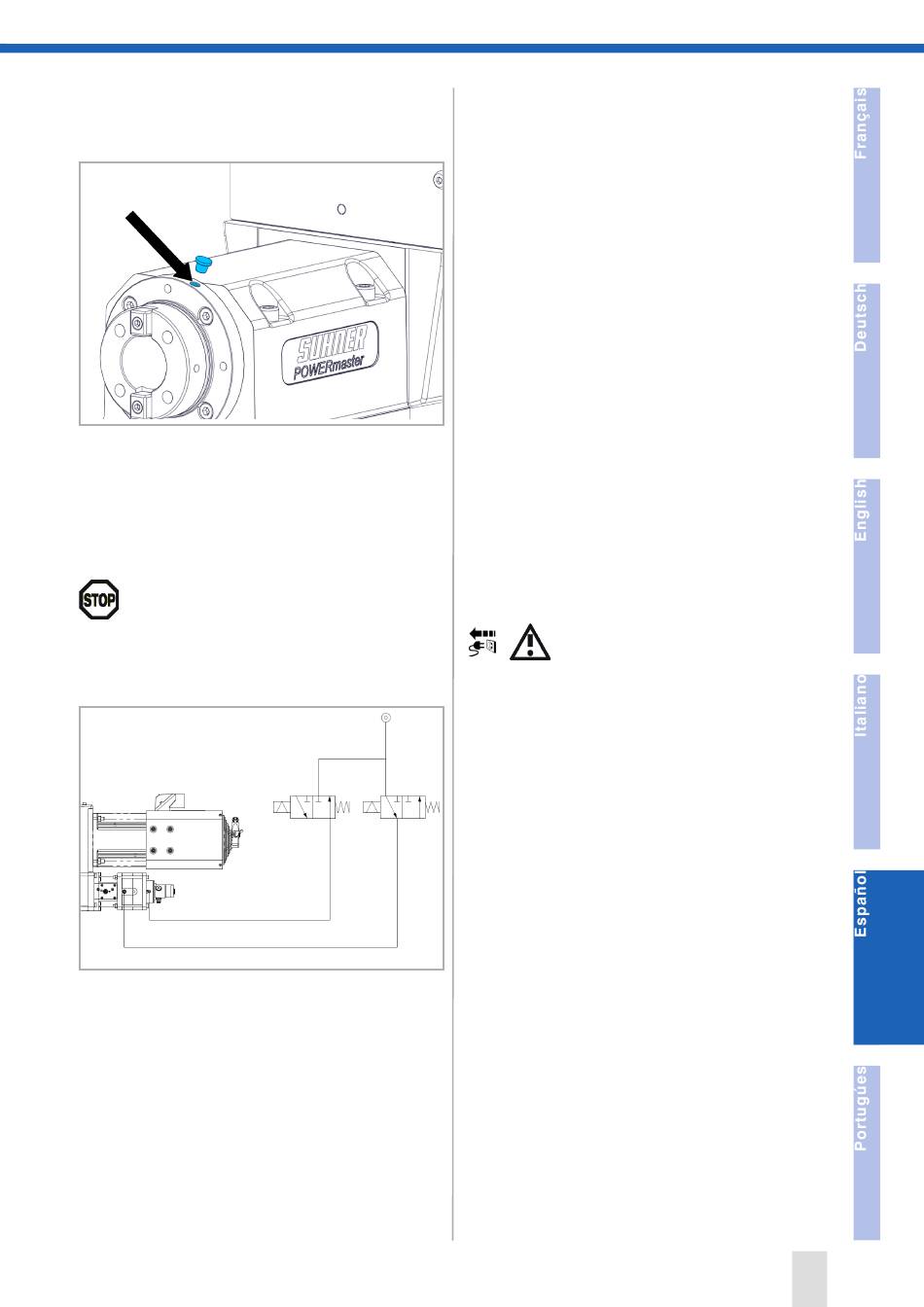

Atornillar la conexión (G1/8) en la brida de sujeción. Colo-
car las conexiones neumáticas y admitir una sobrepresi-
ón constante con aire comprimido tratado con arreglo a
DIN ISO 8573-1, 4.4.4 a 0,7 bar.
Si no hay riezgo que el husillo se contamine se puede
prescindir del aire de retención. En tal caso, el taladoo
roscado se ha de obturar herméticamente.
Hay que tener en cuenta que el aire de proteccion
retención actúe mientras dure el ensuciamiento
agudo, lo que puede implicar más tiempo que la
operación misma.
2.2.3 c
onexIón del cIlIndro neumátIco
Los acoplamientos rápidos de tubo de Ø6 están si-
tuados en la parte posterior de la unidad. Antes de
girar el husillo, alimente el retorno del cilindro que
se encuentra en las cámaras y asegúrese de que
el detector detecte la posición trasera del cilindro.
SOMEX S.A.S. recomienda la instalación de 2 válvulas
solenoides de 3/2 vías como se muestra arriba para la
expulsión neumática. Presión de trabajo: 5 bar.
2.3 d

atos de rendImIento

Número de revoluciones máximo
Par máximo
Precisión de giro de rotación
Alojamiento de la herramienta
Norma para el portaherramientas ISO40
Norma para pernos de tracción tipo A ISO40 ISO 7388/II
Norma para el portaherramientas HSK63 forme A
Potencia del motor
Régimen nominal del motor
Clase de protección del motor
Presión neumática del cilindro
Fuerza de sujeción del portaherramientas ISO40 : 10kN
Peso sin motor
Pintura de la superficie
2.4 c
ondIcIones de uso
Gama de temperaturas en funcionamiento +20 a +50°C
Humedad relativa máxima del aire
Aire de retención
Alimentación del motor
2.5 I
ndIcadIones de segurIdad para la puesta
en servIcIo
La puesta en servicio tiene que ser realizada por un espe-
cialista familiarizado con las normas de seguridad.
Realizar siempre ciclos de control sin las piezas a meca-
nizar.
Comprobar el sentido de giro antes de la puesta en ser-
vicio.
El explotador debe garantizar la integración y el funciona-
miento seguro de los componentes de la máquina.
La conexión eléctrica la debe realizar un especialista con-
forme a las disposiciones locales.
Se deben tener en cuenta, aplicar y comprobar la dispo-
siciones de puesta a tierra locales.
No encender la máquina mientras exista cualquier riesgo
derivado del giro del husillo.
Emplear exclusivamente herramientas adecuadas al tra-
bajo a realizar y no utilizar ninguna herramienta que no
este prevista para dicho fin.
Tras el transporte, se debe comprobar que las uniones
mecánicas y eléctricas no presenten daños y se deben
poner a punto en caso necesario.
El entorno de trabajo de la máquina debe estar despe-
jado y se debe bloquear para evitar un acceso no per-
mitido.
En caso de usarse refrigeración interior, hay que cumplir
8500min -1
las normas de montaje del fabricante del portaherramien-
400Nm tas y la ejecución del giro.
90% en +30°C
65% en +50°C
230-400/460V, 50-60Hz
Antes de realizar cualquier trabajo en la
máquina, se debe desconectar la alimen-
tación eléctrica.
0.01mm
ISO40, HSK63
DIN 69871
DIN 69872
DIN 69893
7.5kW
1500min -1
IP55
5-8 bar
HSK63 : 20kN
aprox. 53kg
RAL 5012
0.7bar
