Maßangaben
5.1.3.2 Feldbusgerät
Electric Drives and Controls | Bosch Rexroth AG

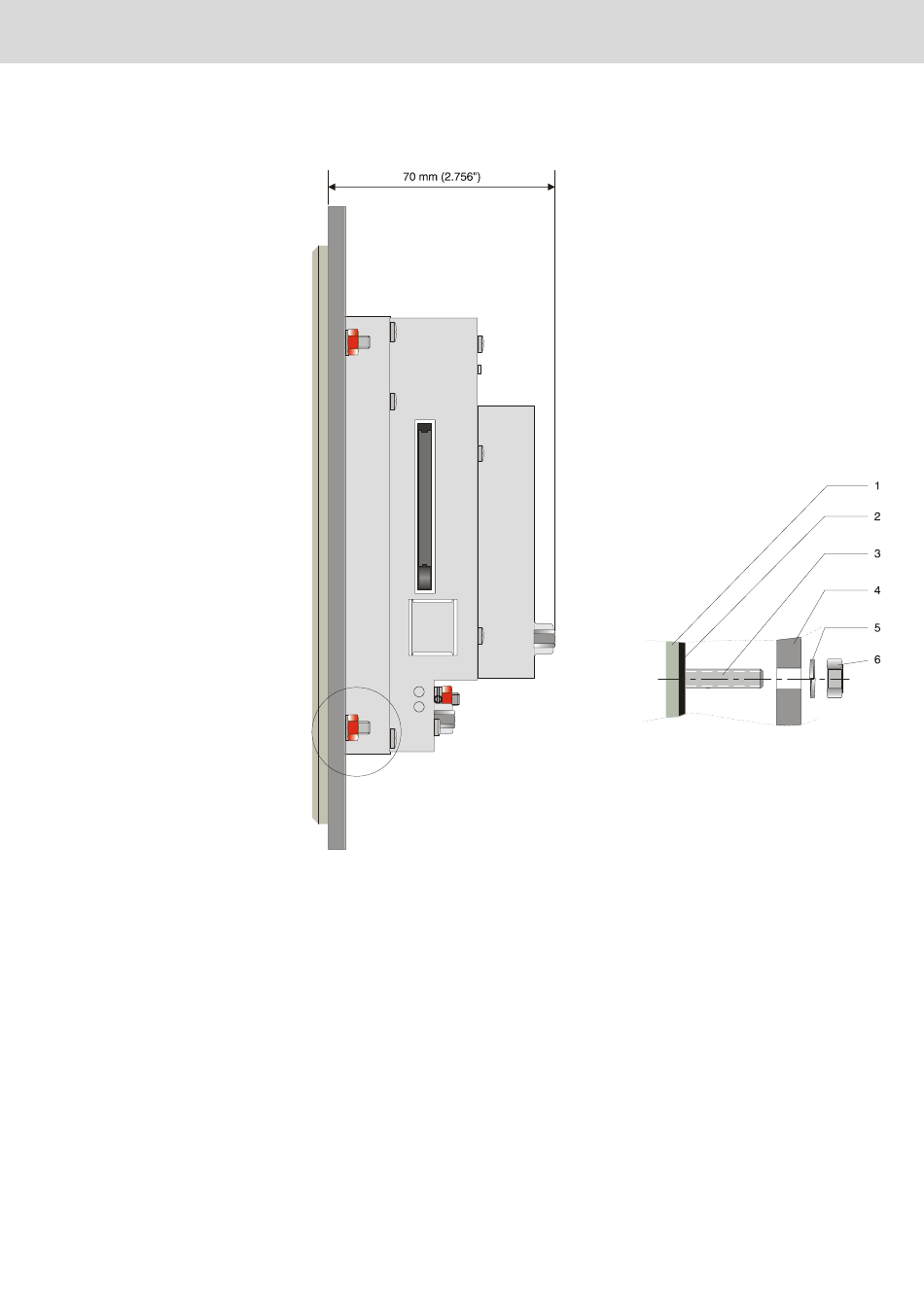

Abb. 5-4: Seitenansicht, Einbautiefe Feldbusgerät
1 Frontplatte
2 Umlaufende Dichtung
3 Einpressgewindebolzen M4 x 18 mm
4 Montagefläche 1 mm bis 8 mm dick
5 Federring B4 DIN 127 Form B (nicht im Lieferumfang enthalten)
6 Mutter M4 DIN 934 (nicht im Lieferumfang enthalten)
5-5
