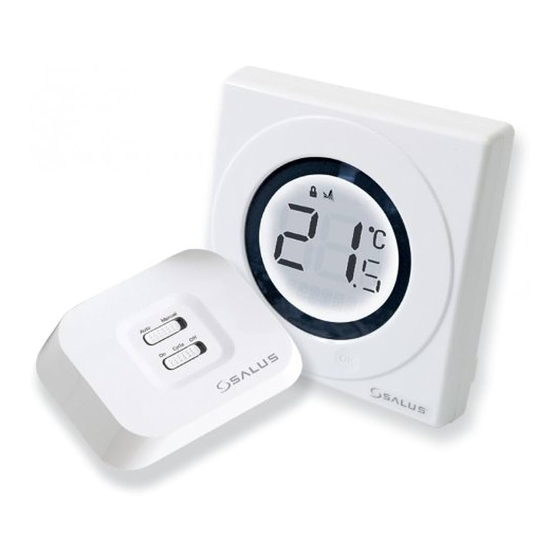

- Seite 1 Digitaler Thermostat der S-Serie Modellnr ST620 Bedienungsanleitung...
- Seite 2 ST620 BEDIENUNGSANLEITUNG...
-
Seite 3: Produktkonformität
SICHERHEITSINFORMATIONEN Die Ausführungen in dieser Bedienungsanleitung gelten ausschließlich für das Produkt des Herstellers Salus Controls, dessen Modellnummer auf dem Deckblatt dieser Betriebsanleitung angegeben ist und sind nicht auf andere Hersteller oder Modelle anzuwenden. Beim Einrichten des Empfängers ist stets die AC-Spannungsversorgung zu unterbrechen, bevor das Gerät geöffnet oder von der Wand entfernt wird. - Seite 4 Er funktioniert, indem er die Temperatur nach einer Reihe vorprogrammierter Einstellungen kontrolliert und an den verschiedenen Zeiten des Tages regelt. Der ST620 von Salus Controls ist ein stilvoller und genauer elektronischer Thermostat mit einer großen und einfach abzulesenden LCD-Anzeige (Liquid Crystal Display) das für 5...
-
Seite 5: Installation
INSTALLATION Bitte lesen Sie die wichtigen Sicherheitsinformationen durch, die eingangs dieser Anleitung aufgeführt sind, bevor Sie mit der Installation des Gerätes beginnen. Die optimale Position für den ST620 ist ca. 1,5 m über dem Fußboden. Er sollte an einem Ort montiert werden, an dem der Thermostat zugänglich, ausreichend beleuchtet und keinen extremen Temperaturen oder Zugluft ausgesetzt ist. -
Seite 6: Batterien Einsetzen Und Austauschen
BATTERIEN EINSETZEN UND AUSTAUSCHEN Das Einsetzen oder der Austausch der Batterien des ST620 ist ein einfacher Vorgang, aber es ist erforderlich, das Gehäuse des programmierbaren Thermostats zu öffnen. Isolieren Sie die Netzspannung immer vor dem Öffnen des Geräts. Um das ST620-Gehäuse zu öffnen, lösen Sie die Verschlussschraube an der Unterseite des Gehäuses, die sich gleich rechts neben dem Loch für die Rückstelltaste (Reset) befindet:... -
Seite 7: Nach Der Installation
NACH DER INSTALLATION Nachdem die Installation abgeschlossen wurde, und das Thermostat ST620 das erste Mal eingeschaltet wird, sollte sich das Gerät folgendermaßen verhalten: Alle Zeichen der Anzeige und die Hintergrundbeleuchtung werden eingeschaltet. Nach 2 Sekunden wechselt der ST620 in den Betriebsmodus NORMAL und die aktuelle Raumtemperatur wird angezeigt. -
Seite 8: Benutzerschnittstelle Und Steuerung
BENUTZERSCHNITTSTELLE UND STEUERUNG Die Informationen über Zustand und Betrieb des ST620 werden klar und deutlich auf einer großen hintergrundbeleuchteten LCD-Anzeige dargestellt. Auf dem Display kann der Anwender auf einem Blick den aktuellen Zustand des Heizungssystems erkennen und erhält eine eindeutige Anzeige der aktuellen Raumtemperatur. Auf dem Display wird eine Kombination aus Symbolen und alphanumerischen Informationen angezeigt. -
Seite 9: Übersicht Über Die Funktionen Der Anwendersteuerung
Die Bedienungssteuerung und die entsprechenden Funktionen werden unten erklärt. ÜBERSICHT ÜBER DIE FUNKTIONEN DER ANWENDERSTEUERUNG: Taste / Vorgang Funktionen Touch-Ring (Drehen im Erhöht den Wert der ausgewählten Einstellung Uhrzeigersinn) und blättert die Menüauswahl nach unten. Touch-Ring (Drehen gegen Verringert den Wert der ausgewählten Einstellung den Uhrzeigersinn) und blättert die Menüauswahl nach oben. -
Seite 10: Bedienung
BEDIENUNG Die Einstellungen am Thermostat ST620 werden über einen innovativen und stilvollen Touch-Ring mit zwei berührungsempfindlichen Tasten vorgenommen. Der Touch- Ring ist um das Display des programmierbaren Thermostates angeordnet und kann ganz einfach bedient werden, indem Sie ihre Finger um den Ring bewegen. Die LCD-Anzeige sorgt mit ihrer Hintergrundbeleuchtung für eine... - Seite 11 PROGRAMMIERUNG DES ST620 Der ST620 bietet umfangreiche Optionen hinsichtlich der Programmierung und gestattet es dem Anwender, das Gerät in einem individuellen, 5/2- oder 7-Tage-Steuerzyklus zu betreiben. Der programmierbare Thermostat verfügt über eine Reihe voreingestellter Programme, die entwickelt wurden, um den Anforderungen der meisten Anwender zu genügen. Sollten diese Programme für Ihre persönliche Situation nicht optimal sein, können Sie den ST620 einfach umprogrammieren, indem Sie Ihre eigenen Einstellungen vornehmen.
- Seite 12 Nachdem diese Auswahl getroffen wurde, blinkt die Minutenanzeige der Uhrzeit. Benutzen Sie den Touch-Ring genau wie bei der Einstellung der Stundenanzeige und bestätigen Sie Ihre Auswahl, indem Sie die OK-Taste drücken. Schließlich wählen Sie die gewünschte Temperatureinstellung aus, indem Sie wieder den Touch-Ring verwenden und bestätigen wieder mit OK. Wenn Sie diesen Arbeitsschritten gefolgt sind, haben Sie nun das Programm 1 erfolgreich eingerichtet.
-
Seite 13: Sonderbetrieb Für Urlaubstage
SONDERBETRIEB FÜR URLAUBSTAGE Im Menü HOLIDAY (Urlaub) können Sie für den ST620 einen besonderen Modus für Urlaubstage aktivieren. Der HOLIDAY-Modus gestattet es dem Anwender, alle derzeitigen Einstellungen der Programme mit Temperatur-Sondereinstellungen zu überschreiben, die in einem vom Anwender definierten Zeitraum liegen. Wenn der erste Urlaubstag beginnt, erscheint das Urlaubs-Symbol auf dem Display und der Urlaubsmodus (HOLIDAY) wird aktiviert. - Seite 14 Verwenden Sie den Touch-Ring, um das Datum einzugeben und verfahren Sie dabei genau wie bei den Einstellungen für den Urlaubsbeginn. Standardmäßig sind die Ausgangswerte für das Datum des Urlaubsanfangs und -Endes im Urlaubsmodus auf das aktuelle Datum eingestellt. Stellen Sie sicher, dass für das Urlaubsende ein späterer Zeitpunkt definiert wurde, als für den Urlaubsanfang –...
-
Seite 15: Sonderbetrieb Für Urlaubstage Deaktivieren
Durch Betätigung des Touch-Rings wird die aktuelle Temperatureinstellung zwar angezeigt, aber diese kann in diesem Betriebsmodus nicht verändert werden. SONDERBETRIEB FÜR URLAUBSTAGE DEAKTIVIEREN Wenn Sie die OK-Taste drücken, während der Urlaubsmodus (HOLIDAY) aktiv ist, wird die Anzeige wie unten abgebildet alle 0,5 Sekunden zwischen HOLIDAY (Urlaub) und CANCEL (abbrechen/deaktivieren) wechseln: Durch Drücken der OK-Taste wird der Urlaubsmodus deaktiviert und der ST620 wechselt in den automatischen Modus (AUTO). -
Seite 16: Frostschutz Menü
FROSTSCHUTZ MENÜ Im Frostschutz-Menü können Sie den Frostschutz-Modus des ST620 ein- oder ausschalten. Die Temperatur im Frostschutz-Modus ist auf 5°C voreingestellt. Diese Temperatur ist ab Werk voreingestellt und kann nicht verändert werden. Das Frostzschutzsymbol wird auf allen Bildschirmen des Frostschutz-Menüs angezeigt Wenn Sie sich im Menü... -
Seite 17: Manuelle Sondereinstellungen (Manuelle Steuerung)
SLEEP MENÜ Im SLEEP-Modus kann der ST620 Energie sparen, indem die LCD-Anzeige abgeschaltet wird. Im SLEEP-Menü können Sie diese Energiesparfunktion über einen 5-Sekunden-Countdown aktivieren. Um den SLEEP-Modus des ST620 zu aktivieren, drücken Sie entweder innerhalb der 5 Sekunden die OK-Taste oder lassen Sie den Countdown ablaufen. Durch Drücken der Pfeiltaste wird der ST620 in den Menüanzeige-Modus zurückkehren. -
Seite 18: Manuelle Zeit- Und Datumseinstellugen
MANUELLE ZEIT- UND DATUMSEINSTELLUGEN Bei Bedarf können die Einstellungen für die Zeit und das Datum manuell im Uhrzeit-Menü (TIME) vorgenommen werden. Als erste Möglichkeit im Menü kann zwischen der 12- oder 24-Stunden- Anzeige ausgewählt werden. Wenn Sie sich im Menü befinden, benutzen Sie den Touch-Ring, um die gewünschte Auswahl zu treffen (12- oder 24-Stunden-Anzeige) und bestätigen Sie Ihre Auswahl mit der OK-Taste. - Seite 19 FUNKUHR (RCC) Die Zeit- und Wochentagseinstellungen des ST620 werden jeden Tag automatisch (um 00:00 oder 02:00 Uhr) durch die eingebaute sehr genaue Funkuhr (RCC) aktualisiert. Das Funkuhr-Symbol wird für 10 Minuten während der Aktualisierung der Uhrzeit angezeigt. Symbol blinkt während Aktualisierungsvorganges und wird weitere 5 Minuten nach der Aktualisierung angezeigt, bevor es verschwindet.
- Seite 20 WARTUNGSMENÜ (SERVICE) Das Wartungsmenü (SERVICE) sollte nur durch den Techniker, der die Installation vornimmt oder einen anderen Fachmann ausgewählt werden. Es wird dringend empfohlen, dass Sie sich mit den Anleitungen zur Bedienung des Gerätes in dieser Bedienungsanleitung vertraut machen, bevor Sie versuchen, Einstellungen im Wartungsmenü...
-
Seite 21: Hintergrundbeleuchtung
OFF-MODUS Die Batteriestandanzeige erscheint, falls ein niedriger Ladezustand der Batterien erkannt wird. Bei niedrigem Batteriestand funktioniert der Thermostat normal und es wird lediglich die Hintergrundbeleuchtung abgeschaltet. Der Thermostat ST620 wird in den OFF-Modus wechseln, sollte der Ladezustand der Batterien auf einen sehr niedrigen Wert sinken, so dass alle Ausgänge ausgeschaltet werden. -
Seite 22: Wartung
Mittel wie Lösungsmittel, Polituren, Reinigungsmittel oder Scheuermittel, da diese den Thermostat beschädigen können). Es gibt keine vom Nutzer zu wartenden Teile innerhalb der Einheit; jegliche Wartungen oder Reparaturen sollten nur von Salus Controls oder deren Beauftragten durchgeführt werden. Sollte der ST620 Thermostat nicht korrekt funktionieren, überprüfen Sie folgendes: •... - Seite 23 VOREINGESTELLTE PROGRAMMEINSTELLUNGEN Programm Ausgang Wochentage Wochenende 6:00AM 6:00AM TEMP 21ºC 21ºC 8:00AM 8:00AM TEMP 14ºC 14ºC 11:00AM 11:00AM TEMP 21ºC 21ºC 1:00PM 1:00PM TEMP 14ºC 14ºC 4:00PM 4:00PM TEMP 21ºC 21ºC 9:00PM 9:00PM TEMP 14ºC 14ºC TEMPERATUR Skala: Grad Celsius Toleranz: Weniger als ±...
- Seite 24 Tel: +49 (6108) 82585-0 Technische Abteilung: Email: info@salus-controls.de Tel: +49 (6108) 82585-13 Salus Controls Gmbh , Dieselstrasse 34 , 63165 Mühlheim am Main Tel: +49 (6108) 82585- 0 Fax: +49 (6108) 82585- 29 Salus Controls GmbH Dieselstraße 34 D-63165 Mühlheim am Main Germany...
