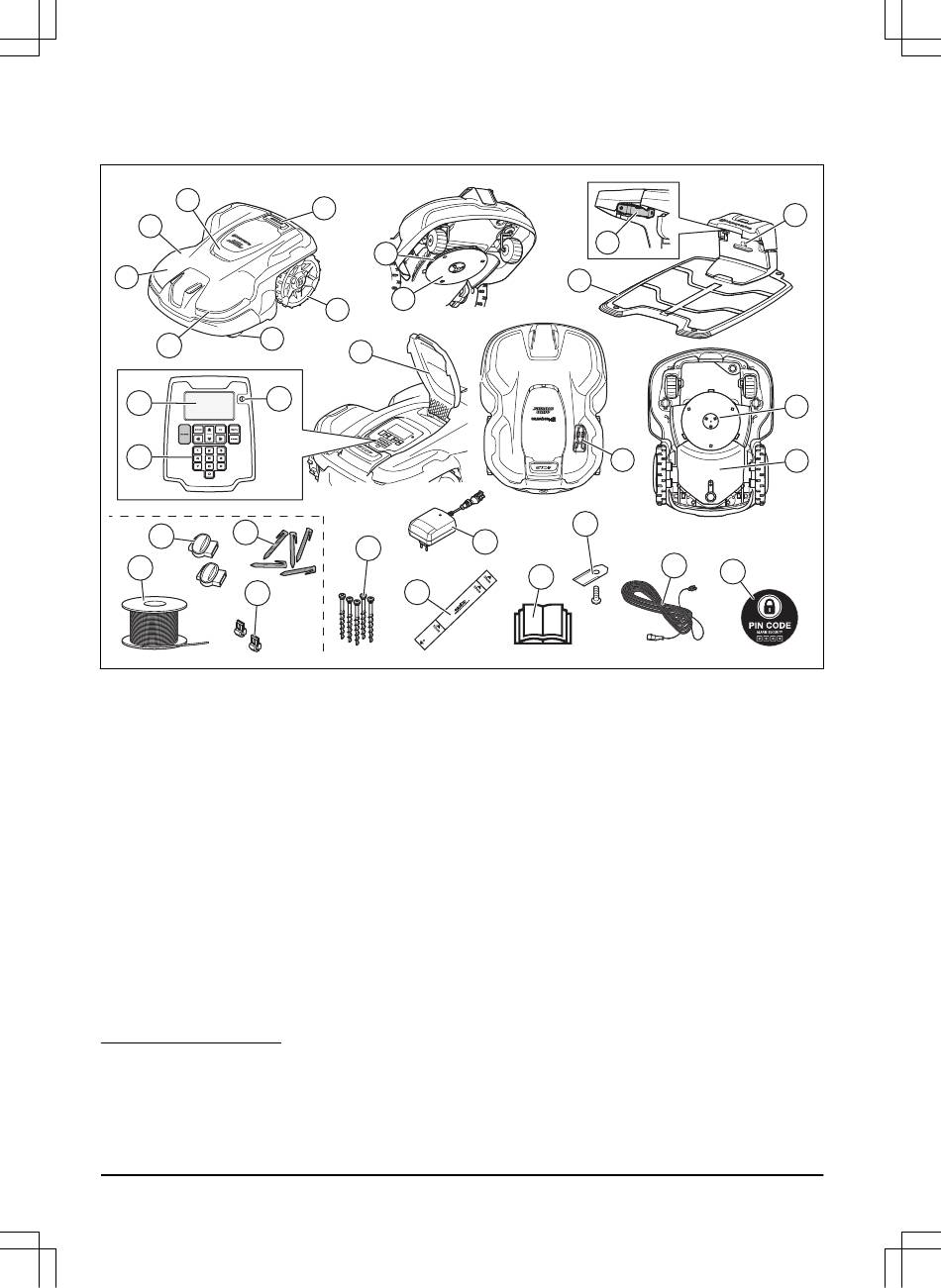

1.2 Geräteübersicht
3
2
1
6
7
15
13
14
22
21
20
23
1. Gehäuse
2. Obere Abdeckung
3. Abdeckung für Display und Tastatur
4. STOP-Taste
5. Hinterräder
6. Vorderräder
7. Scheinwerfer
8. Klingenteller
9. Gleitplatte
10. Kontaktplatten
11. LED für Funktionsprüfung der Ladestation, des
Begrenzungskabels und des Leitkabels
12. Ladestation
13. Display
14. Tastatur
15. ON/OFF-Taste
16. Typenschild (inkl. Geräteidentifikationscode)
1
Befindet sich unter der oberen Abdeckung.
2
Ist Teil des Installations-Kits, das separat erhältlich ist.
3
Ist Teil des Installations-Kits, das separat erhältlich ist.
4
Ist Teil des Installations-Kits, das separat erhältlich ist.
5
Ist Teil des Installations-Kits, das separat erhältlich ist.
6
Das Erscheinungsbild kann je nach Markt variieren.
4 - Einleitung
4
8
9
5
16
25
24
26
17. Wartungswerkzeug
18. Schneidsystem
19. Chassisgehäuse mit Elektronik, Batterie und
20. Schleifenkabel für Begrenzungskabel und
21. Verbinder für das Schleifenkabel
22. Haken
23. Verbinder für das Schleifenkabel
24. Schrauben zum Befestigen der Ladestation
25. Netzteil
26. Lineal für die Installation des Begrenzungskabels
27. Bedienungsanleitung und Kurzanleitung
28. Klingen
29. Niederspannungskabel
30. Alarm-Aufkleber
10
12
17
28
29
27
1
Motoren
2
Leitkabel
4
6
(das Lineal wird an der Perforationslinie aus dem
Karton herausgelöst)
1650 - 003 - 24.02.2021
11
18
19
30
3
5
