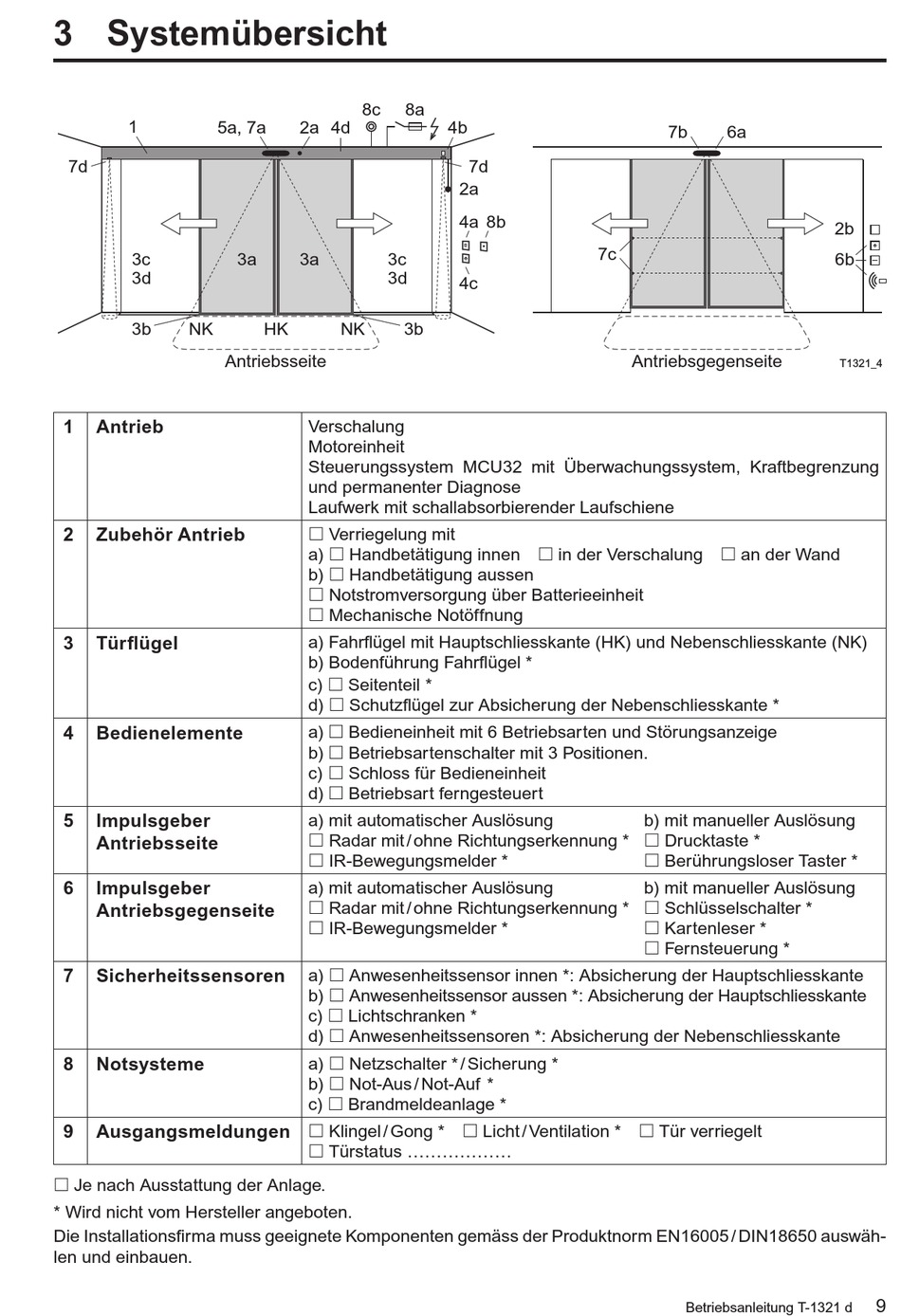

3 Systemübersicht
1
5a, 7a
7d
3c
3d
3b
NK
1
Antrieb
2
Zubehör Antrieb
3
Türflügel
4
Bedienelemente
5
Impulsgeber
Antriebsseite
6
Impulsgeber
Antriebsgegenseite
7
Sicherheitssensoren
8
Notsysteme
9
Ausgangsmeldungen
£ Je nach Ausstattung der Anlage.
* Wird nicht vom Hersteller angeboten.
Die Installationsfirma muss geeignete Komponenten gemäss der Produktnorm EN16005 / DIN18650 auswäh-
len und einbauen.
8c
2a 4d
3a
3a
3c
3d
HK
NK
Antriebsseite
Verschalung
Motoreinheit
Steuerungssystem MCU32 mit Überwachungssystem, Kraftbegrenzung
und permanenter Diagnose
Laufwerk mit schallabsorbierender Laufschiene
£ Verriegelung mit
a) £ Handbetätigung innen £ in der Verschalung £ an der Wand
b) £ Handbetätigung aussen
£ Notstromversorgung über Batterieeinheit
£ Mechanische Notöffnung
a) Fahrflügel mit Hauptschliesskante (HK) und Nebenschliesskante (NK)
b) Bodenführung Fahrflügel *
c) £ Seitenteil *
d) £ Schutzflügel zur Absicherung der Nebenschliesskante *
a) £ Bedieneinheit mit 6 Betriebsarten und Störungsanzeige
b) £ Betriebsartenschalter mit 3 Positionen.
c) £ Schloss für Bedieneinheit
d) £ Betriebsart ferngesteuert
a) mit automatischer Auslösung
£ Radar mit / ohne Richtungserkennung * £ Drucktaste *
£ IR-Bewegungsmelder *
a) mit automatischer Auslösung
£ Radar mit / ohne Richtungserkennung * £ Schlüsselschalter *
£ IR-Bewegungsmelder *
a) £ Anwesenheitssensor innen *: Absicherung der Hauptschliesskante
b) £ Anwesenheitssensor aussen *: Absicherung der Hauptschliesskante
c) £ Lichtschranken *
d) £ Anwesenheitssensoren *: Absicherung der Nebenschliesskante
a) £ Netzschalter * / Sicherung *
b) £ Not-Aus / Not-Auf *
c) £ Brandmeldeanlage *
£ Klingel / Gong * £ Licht / Ventilation * £ Tür verriegelt
£ Türstatus ..................
8a
4b
7d
2a
4a
8b
4c
3b
7b
6a
7c
Antriebsgegenseite
b) mit manueller Auslösung
£ Berührungsloser Taster *
b) mit manueller Auslösung
£ Kartenleser *
£ Fernsteuerung *
