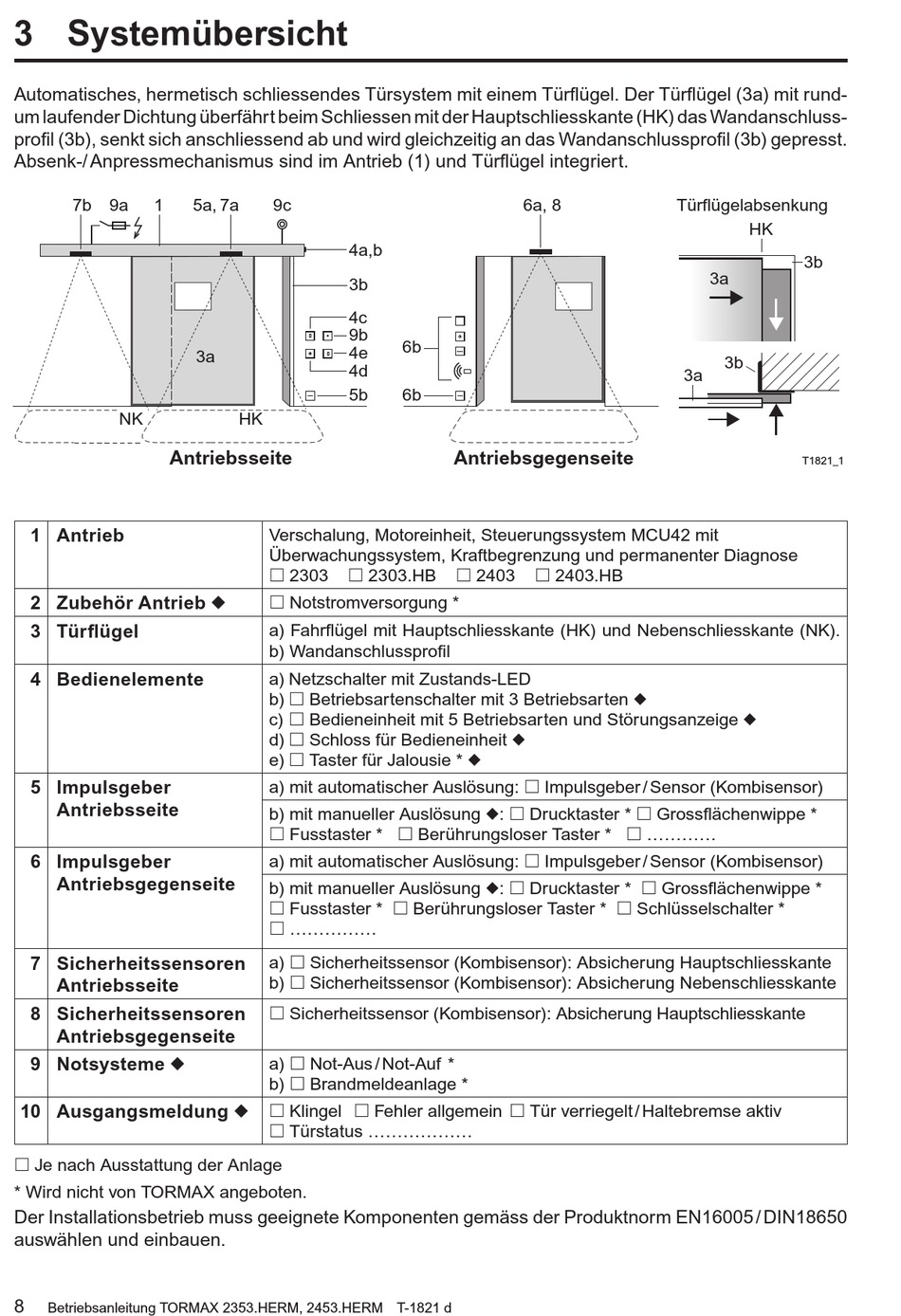

3 Systemübersicht
Automatisches, hermetisch schliessendes Türsystem mit einem Türflügel. Der Türflügel (3a) mit rund-
um laufender Dichtung überfährt beim Schliessen mit der Hauptschliesskante (HK) das Wandanschluss-
profil (3b), senkt sich anschliessend ab und wird gleichzeitig an das Wandanschlussprofil (3b) gepresst.
Absenk-/ Anpressmechanismus sind im Antrieb (1) und Türflügel integriert.
7b 9a 1
NK
Antriebsseite
1 Antrieb
2 Zubehör Antrieb u
3 Türflügel
4 Bedienelemente
5 Impulsgeber
Antriebsseite
6 Impulsgeber
Antriebsgegenseite
7 Sicherheitssensoren
Antriebsseite
8 Sicherheitssensoren
Antriebsgegenseite
9 Notsysteme u
10 Ausgangsmeldung u
£ Je nach Ausstattung der Anlage
* Wird nicht von TORMAX angeboten.
Der Installationsbetrieb muss geeignete Komponenten gemäss der Produktnorm EN16005 / DIN18650
auswählen und einbauen.
8
Betriebsanleitung TORMAX 2353.HERM, 2453.HERM T-1821 d
5a, 7a 9c
4a,b
3b
4c
9b
4e
3a
4d
5b
HK
Verschalung, Motoreinheit, Steuerungssystem MCU42 mit
Überwachungssystem, Kraftbegrenzung und permanenter Diagnose
£ 2303 £ 2303.HB
£ Notstromversorgung *
a) Fahrflügel mit Hauptschliesskante (HK) und Nebenschliesskante (NK).
b) Wandanschlussprofil
a) Netzschalter mit Zustands-LED
b) £ Betriebsartenschalter mit 3 Betriebsarten u
c) £ Bedieneinheit mit 5 Betriebsarten und Störungsanzeige u
d) £ Schloss für Bedieneinheit u
e) £ Taster für Jalousie * u
a) mit automatischer Auslösung: £ Impulsgeber / Sensor (Kombisensor)
b) mit manueller Auslösung u: £ Drucktaster * £ Grossflächenwippe *
£ Fusstaster * £ Berührungsloser Taster * £ ............
a) mit automatischer Auslösung: £ Impulsgeber / Sensor (Kombisensor)
b) mit manueller Auslösung u: £ Drucktaster * £ Grossflächenwippe *
£ Fusstaster * £ Berührungsloser Taster * £ Schlüsselschalter *
£ ...............
a) £ Sicherheitssensor (Kombisensor): Absicherung Hauptschliesskante
b) £ Sicherheitssensor (Kombisensor): Absicherung Nebenschliesskante
£ Sicherheitssensor (Kombisensor): Absicherung Hauptschliesskante
a) £ Not-Aus / Not-Auf *
b) £ Brandmeldeanlage *
£ Klingel £ Fehler allgemein £ Tür verriegelt / Haltebremse aktiv
£ Türstatus ..................
6a, 8
6b
6b
Antriebsgegenseite
£ 2403 £ 2403.HB
Türflügelabsenkung
HK
3b
3a
3b
3a
T1821_1
