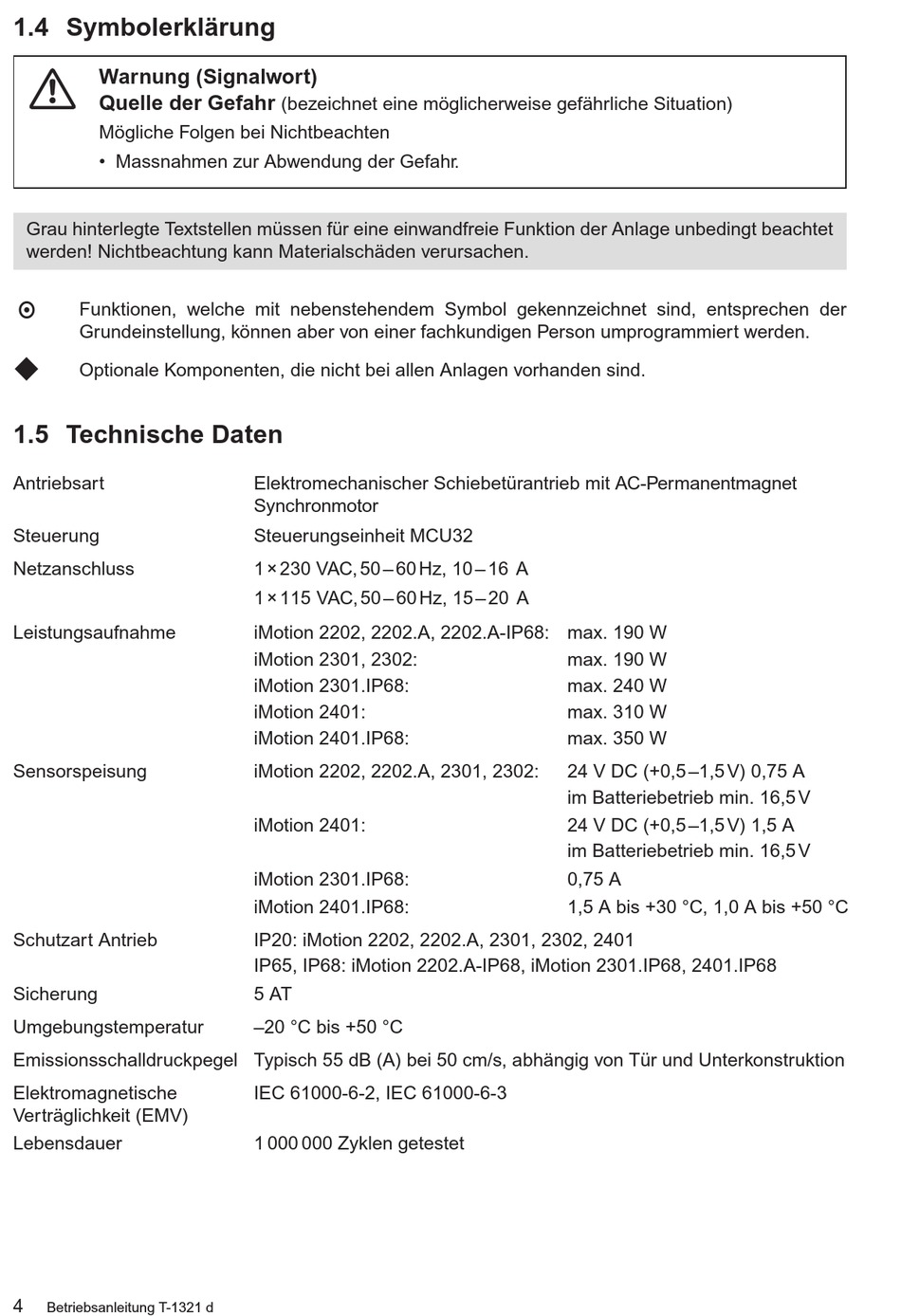

1.4 Symbolerklärung
Warnung (Signalwort)
Quelle der Gefahr
Mögliche Folgen bei Nichtbeachten
• Massnahmen zur Abwendung der Gefahr.
Grau hinterlegte Textstellen müssen für eine einwandfreie Funktion der Anlage unbedingt beachtet
werden! Nichtbeachtung kann Material schäden verur sachen.
Funktionen, welche mit nebenstehendem Symbol gekennzeichnet sind, entsprechen der
Grund einstel lung, können aber von einer fachkundigen Person umprogrammiert werden.
Optionale Komponenten, die nicht bei allen Anlagen vorhanden sind.
1.5 Technische Daten
Antriebsart
Steuerung
Netzanschluss
Leistungsaufnahme
Sensorspeisung
Schutzart Antrieb
Sicherung
Umgebungstemperatur
Emissionsschalldruckpegel Typisch 55 dB (A) bei 50 cm/s, abhängig von Tür und Unterkonstruktion
Elektromagnetische
Verträglichkeit (EMV)
Lebensdauer
4
Betriebsanleitung T-1321 d
(bezeichnet eine möglicherweise gefährliche Situation)
Elektromechanischer Schiebetürantrieb mit AC-Permanentmagnet
Synchronmotor
Steuerungseinheit MCU32
1 × 230 VAC, 50 – 60 Hz, 10 – 16 A
1 × 115 VAC, 50 – 60 Hz, 15 – 20 A
iMotion 2202, 2202.A, 2202.A-IP68: max. 190 W
iMotion 2301, 2302:
iMotion 2301.IP68:
iMotion 2401:
iMotion 2401.IP68:
iMotion 2202, 2202.A, 2301, 2302:
iMotion 2401:
iMotion 2301.IP68:
iMotion 2401.IP68:
IP20: iMotion 2202, 2202.A, 2301, 2302, 2401
IP65, IP68: iMotion 2202.A-IP68, iMotion 2301.IP68, 2401.IP68
5 AT
–20 °C bis +50 °C
IEC 61000-6-2, IEC 61000-6-3
1 000 000 Zyklen getestet
max. 190 W
max. 240 W
max. 310 W
max. 350 W
24 V DC (+0,5 –1,5 V) 0,75 A
im Batteriebetrieb min. 16,5 V
24 V DC (+0,5 –1,5 V) 1,5 A
im Batteriebetrieb min. 16,5 V
0,75 A
1,5 A bis +30 °C, 1,0 A bis +50 °C
