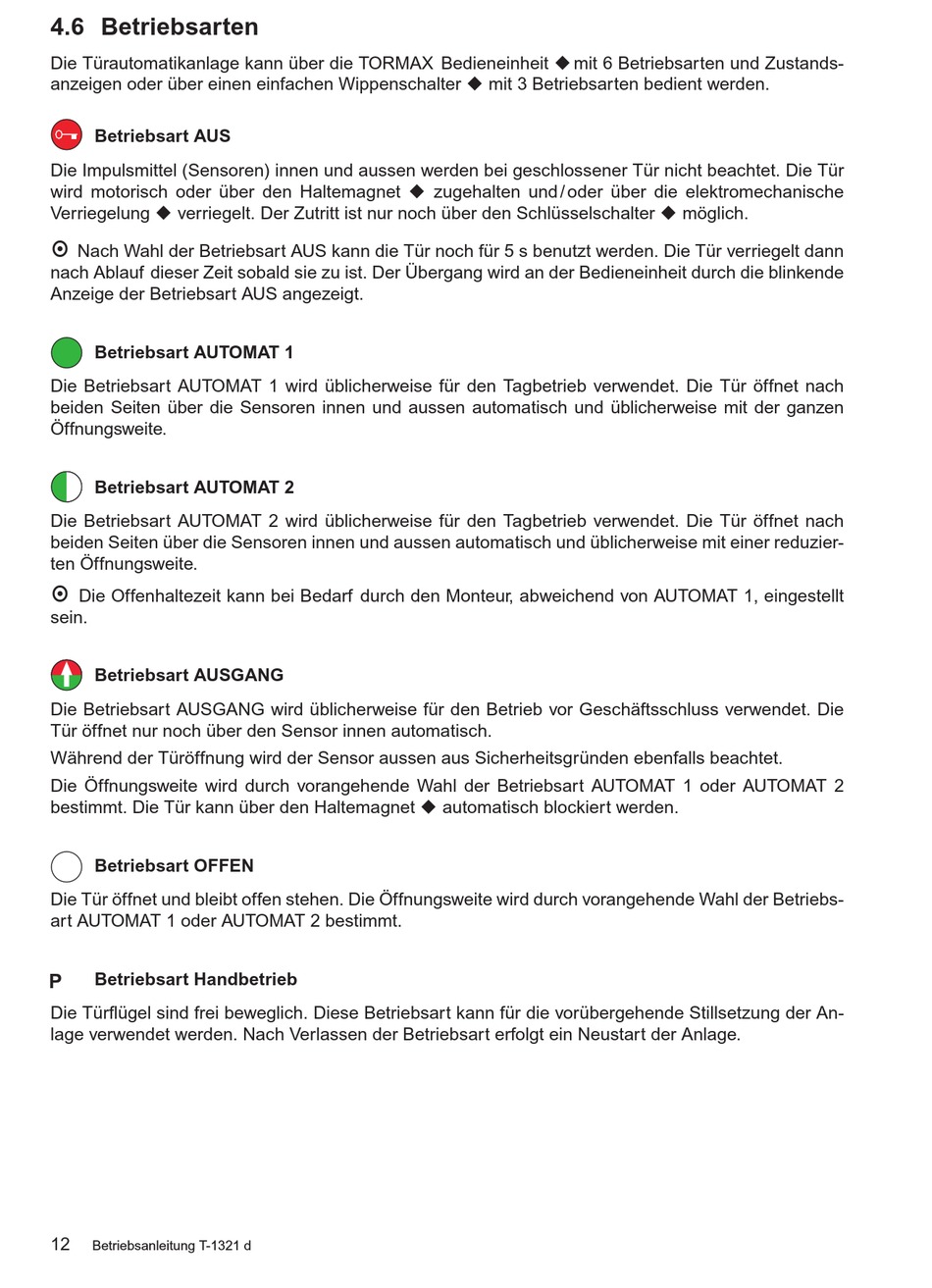

4.6 Betriebsarten
Die Türautomatikanlage kann über die TORMAX Bedieneinheit u mit 6 Betriebsarten und Zustands-
anzeigen oder über einen einfachen Wippenschalter u mit 3 Betriebsarten bedient werden.
Betriebsart AUS
Die Impulsmittel (Sensoren) innen und aussen werden bei geschlossener Tür nicht beachtet. Die Tür
wird motorisch oder über den Haltemagnet u zugehalten und / oder über die elektromechanische
Verriegelung u verriegelt. Der Zutritt ist nur noch über den Schlüsselschalter u möglich.
Nach Wahl der Betriebsart AUS kann die Tür noch für 5 s benutzt werden. Die Tür verriegelt dann
nach Ablauf dieser Zeit sobald sie zu ist. Der Übergang wird an der Bedieneinheit durch die blinkende
Anzeige der Betriebsart AUS angezeigt.
Betriebsart AUTOMAT 1
Die Betriebsart AUTOMAT 1 wird üblicherweise für den Tagbetrieb verwendet. Die Tür öffnet nach
beiden Seiten über die Sensoren innen und aussen automatisch und üblicherweise mit der ganzen
Öffnungsweite.
Betriebsart AUTOMAT 2
Die Betriebsart AUTOMAT 2 wird üblicherweise für den Tagbetrieb verwendet. Die Tür öffnet nach
beiden Seiten über die Sensoren innen und aussen automatisch und üblicherweise mit einer reduzier-
ten Öffnungsweite.
Die Offenhaltezeit kann bei Bedarf durch den Monteur, abweichend von AUTOMAT 1, eingestellt
sein.
Betriebsart AUSGANG
Die Betriebsart AUSGANG wird üblicherweise für den Betrieb vor Geschäftsschluss verwendet. Die
Tür öffnet nur noch über den Sensor innen automatisch.
Während der Türöffnung wird der Sensor aussen aus Sicherheitsgründen ebenfalls beachtet.
Die Öffnungsweite wird durch vorangehende Wahl der Betriebsart AUTOMAT 1 oder AUTOMAT 2
bestimmt. Die Tür kann über den Haltemagnet u automatisch blockiert werden.
Betriebsart OFFEN
Die Tür öffnet und bleibt offen stehen. Die Öffnungsweite wird durch vorangehende Wahl der Betriebs-
art AUTOMAT 1 oder AUTOMAT 2 bestimmt.
Betriebsart Handbetrieb
P
Die Türflügel sind frei beweglich. Diese Betriebsart kann für die vorübergehende Stillsetzung der An-
lage verwendet werden. Nach Verlassen der Betriebsart erfolgt ein Neustart der Anlage.
12
Betriebsanleitung T-1321 d
