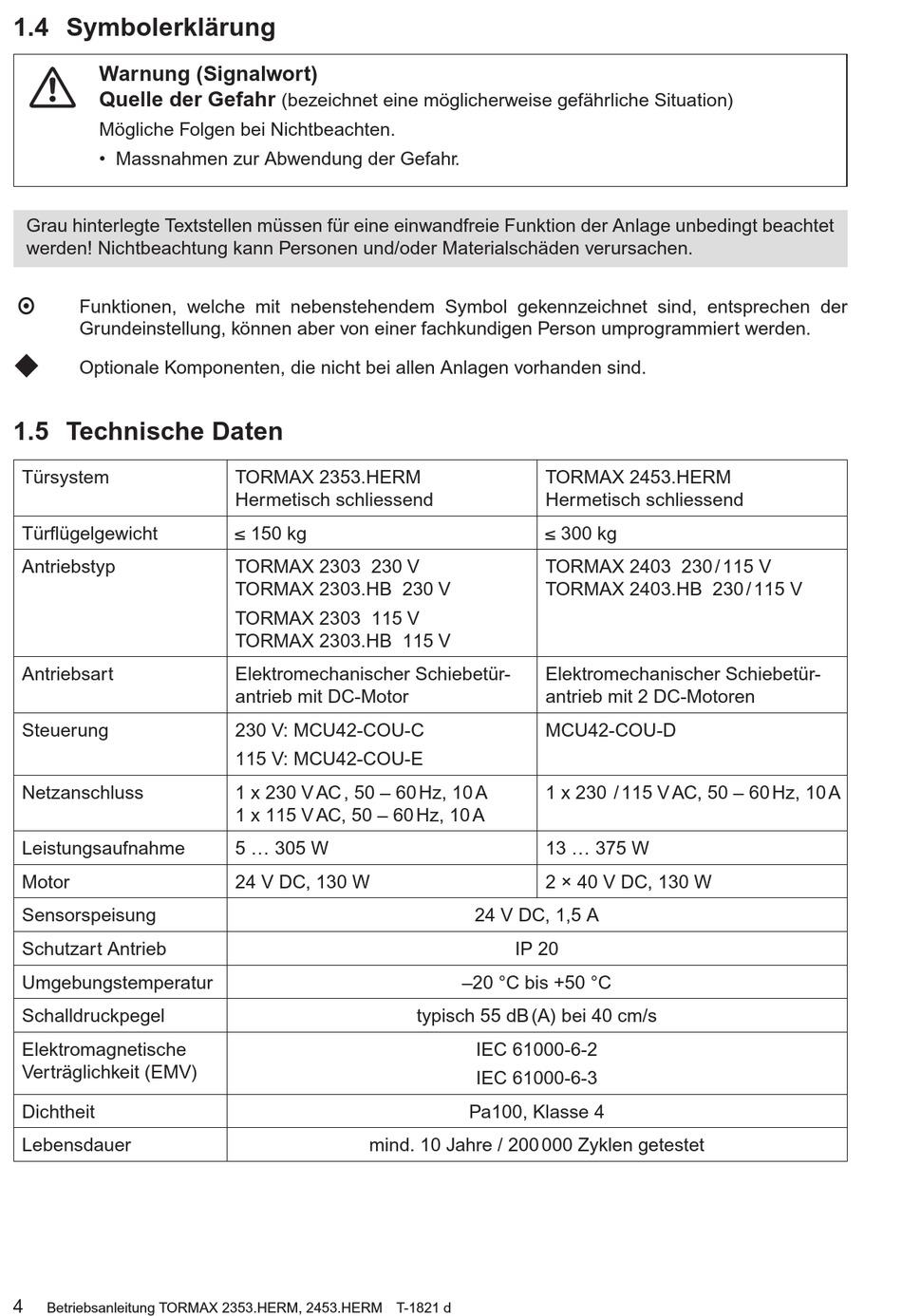

1.4 Symbolerklärung
Warnung (Signalwort)
Quelle der Gefahr
Mögliche Folgen bei Nichtbeachten.
• Massnahmen zur Abwendung der Gefahr.
Grau hinterlegte Textstellen müssen für eine einwandfreie Funktion der Anlage unbedingt beachtet
werden! Nichtbeachtung kann Personen und/oder Material schäden verur sachen.

Funktionen, welche mit nebenstehendem Symbol gekennzeichnet sind, entsprechen der
Grund einstel lung, können aber von einer fachkundigen Person umprogrammiert werden.

Optionale Komponenten, die nicht bei allen Anlagen vorhanden sind.

1.5 Technische Daten

Türsystem
Türflügelgewicht
Antriebstyp
Antriebsart
Steuerung
Netzanschluss
Leistungsaufnahme
Motor
Sensorspeisung
Schutzart Antrieb
Umgebungstemperatur
Schalldruckpegel
Elektromagnetische
Verträglichkeit (EMV)
Dichtheit
Lebensdauer
4
Betriebsanleitung TORMAX 2353.HERM, 2453.HERM T-1821 d
(bezeichnet eine möglicherweise gefährliche Situation)
TORMAX 2353.HERM
Hermetisch schliessend
≤ 150 kg
TORMAX 2303 230 V
TORMAX 2303.HB 230 V
TORMAX 2303 115 V
TORMAX 2303.HB 115 V
Elektromechanischer Schiebetür-
antrieb mit DC-Motor
230 V: MCU42-COU-C
115 V: MCU42-COU-E
1 x 230 V AC , 50 – 60 Hz, 10 A
1 x 115 V AC, 50 – 60 Hz, 10 A
5 ... 305 W
24 V DC, 130 W
mind. 10 Jahre / 200 000 Zyklen getestet
TORMAX 2453.HERM
Hermetisch schliessend
≤ 300 kg
TORMAX 2403 230 / 115 V
TORMAX 2403.HB 230 / 115 V
Elektromechanischer Schiebetür-
antrieb mit 2 DC-Motoren
MCU42-COU-D
1 x 230 / 115 V AC, 50 – 60 Hz, 10 A
13 ... 375 W
2 × 40 V DC, 130 W
24 V DC, 1,5 A
IP 20
–20 °C bis +50 °C
typisch 55 dB (A) bei 40 cm/s
IEC 61000-6-2
IEC 61000-6-3
Pa100, Klasse 4
