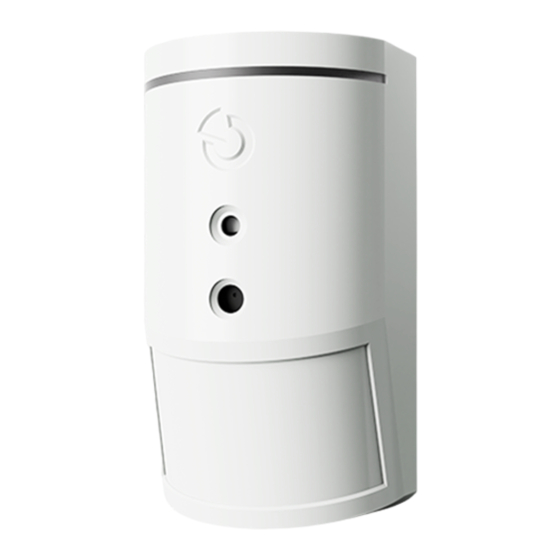

JA-160PC PIR Funk-Bewegungsmelder mit eingebauter Kamera
Das Produkt ist eine Funkkomponente des Systems JABLOTRON 100.
Dient zur Erfassung von menschlichen Bewegungen in Innenräumen sowie
zur visuellen Alarmbestätigung. Bei Bewegungen nimmt die Kamera des
Melders ein Bild mit Auflösung von bis zu 640x480 Pixeln auf. Der Vorgang
der Bildaufnahme passt sich der erfassten Bewegung an, wodurch
sicherstellt wird, dass auf dem Bild immer die Alarmursache aufgezeichnet
wird. Die Kamera ist mit einem Blitzlicht für Aufnahmen im Dunkeln
ausgestattet. Die Bilder werden im internen Speicher des Melders
gespeichert und per Funk an die Zentrale übermittelt. Von dort können die
Bilder an einen externen Speicherplatz, PCO und den Benutzer gesendet
werden. Der Melder kann ein Bild auch auf Anforderung aufnehmen.
Das Modul ist zur Montage
mit einem gültigen Jablotron Zertifikat bestimmt.
Installation
Der Melder kann an einer Wand oder in der Ecke eines Raumes installiert
werden. In seinem Erfassungsbereich sollten sich keine Gegenstände
befinden, die ihre Temperatur rasch ändern (Elektroöfen, gasbetriebene
Geräte usw.). Dies gilt auch für sich bewegende Gegenstände (z.B.
Gardinen, die sich über einer Heizung bewegen) oder Haustiere. Der Melder
sollte nicht auf Fenster oder Lampen ausgerichtet sein und nicht in der Nähe
von Luftströmungen (z.B. durch Ventilatoren, Klimaanlage, Luftlöcher,
undichtes Tor o.ä.) angebracht werden. Die „Sicht" des Melders auf den
Erfassungsbereich sollte durch keine Hindernisse verdeckt sein.

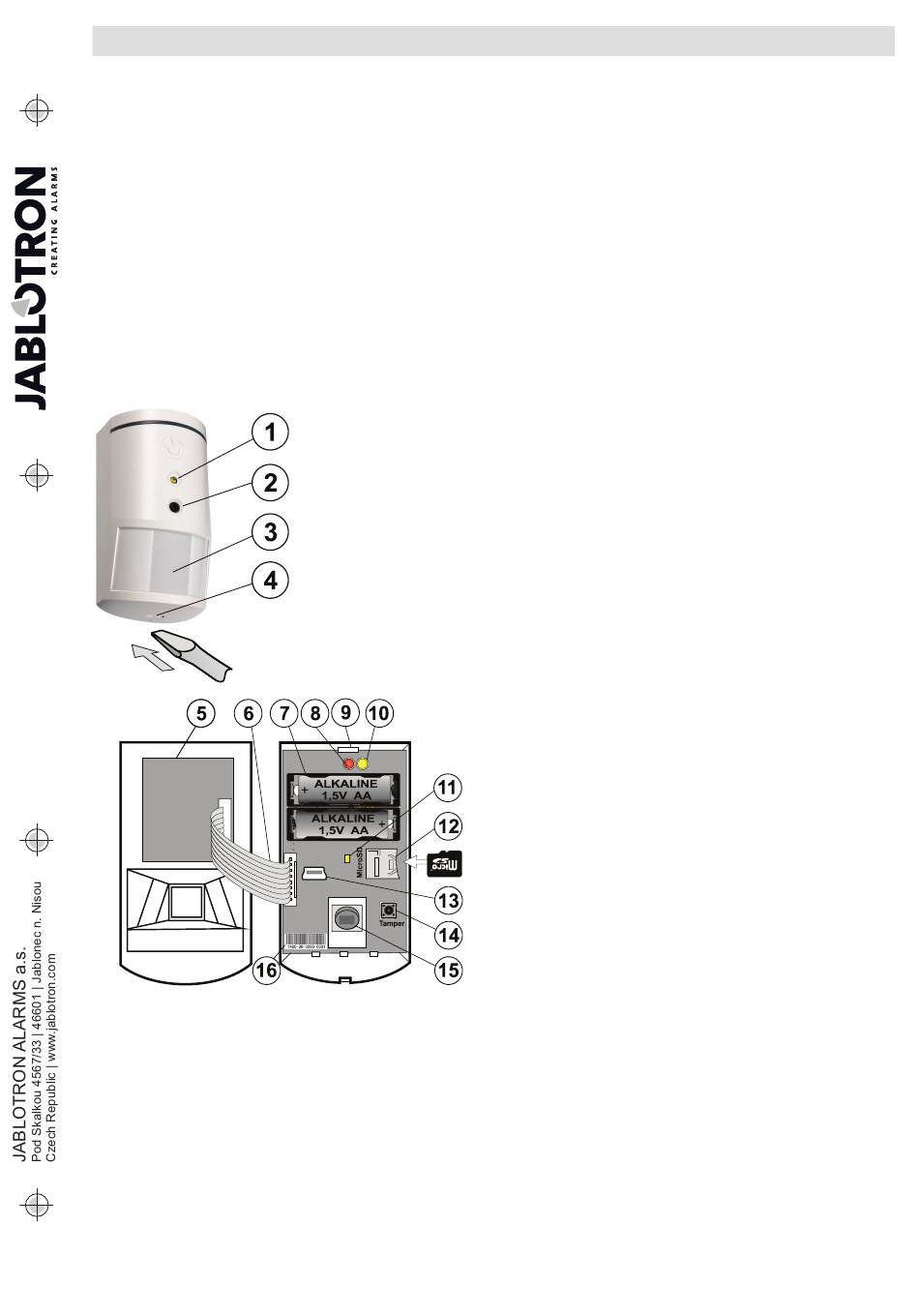

Abbildung: 5 - Kameramodul; 6 - Verbindungskabel; 7 - Batterie; 8 - rote
LED; 9 - Lasche DPS; 10 - gelbe LED; 11 - gelbe LED der Micro SD-Karte;
12 – Micro SD-Karte; 13 – Mini-USB-Buchse;
14 – Sabotageschalter; 15 – PIR-Sensor; 16 - Seriennummer
6. Ferner gehen sie entsprechend dem Installationshandbuch der Zentrale
vor. Grundlegende Vorgehensweise:
a. Die Zentrale muss das Funkmodul JA-110R enthalten.
b. In der Karte Peripherie des Programms F-Link wählen Sie die
gewünschte Position und mit der Taste Zuordnen schalten Sie den
Anlernmodus ein.
c. Legen sie die Batterien ein (auf richtige Polarität der Batterien achten).
Nach dem Einlegen der zweiten Batterie in den Melder wird ein
Anlernsignal an die Zentrale gesendet und der Melder wird an der
gewählten Position angelernt. Nach dem Einlegen der Wechsel benötigt
der Melder ca. 3 Minuten zur Stabilisierung. Während dieser Zeit leuchtet
die LED. Wenn eine schwache Batterie eingelegt wird, blinkt die LED 3
Minuten. Falls der Sensor als erster Kameramelder angelernt wird oder
die Zentrale an einen externen Speicherplatz noch nicht angeschlossen
ist, erscheint das Dialogfenster „Die Datenübertragung der Bilder an einen
externen Speicherplatz aktivieren?". Wir empfehlen diese Übertragung
mit der Zustimmung des Kunden zu aktivieren und diese Zustimmung
JA-160PC PIR Funk-Bewegungsmelder mit eingebauter Kamera
durch einen geschulten Techniker
Abbildung: 1 - Blitzlicht; 2 -
Kameralinse; 3 - Linse des PIR-
Melders;
4 - Lasche des Gehäuses;
1. Öffnen Sie das Gehäuse des
Melders (Drücken der Lasche 4).
Berühren Sie den PIR-Sensor (15)
im Inneren nicht
Beschädigungsgefahr.
2. Entfernen Sie die Flachbaugruppe -
sie ist durch eine interne Lasche (9)
gesichert.
3. Die empfohlene Installationshöhe
des Melders beträgt 2,5 m über
dem Boden.
4. Schrauben Sie
Gehäuserückseite (vertikal, mit der
Lache nach unten) fest.
5. Setzen Sie die Flachbaugruppe
wieder ein und schließen Sie das
Kabel an die Klemmen (6) an.
in das Übergabeprotokoll einzutragen. Anm.: Wenn diese Übertragung
nicht aktiviert wird, werden die Bilder nur im internen Speicher des
Melders und der Zentrale hinterlegt. Die Übermittlung der Bilder an
Mobiltelefone und E-Mails der Benutzer kann dann nicht eingestellt
werden.
7. Schließen Sie das Gehäuse des Melders und überprüfen Sie seine
Funktion. 15 Minuten nach dem Schließen des Gehäuses wird die
Aktivierung des Bewegungsmelders angezeigt und jede Bewegung
gemeldet.
Anmerkungen:
Wird der Melder erst dann an den Empfänger angelernt, nachdem die
Batterie bereits eingelegt war, dann entfernen Sie die Batterie, drücken und
lösen Sie den Kontakt des Gehäuses (14) (die Restenergie wird entladen) und
erst dann nehmen Sie das Anlernen des Melders vor.
Das Anlernen des Detektors an System ist auch durch die Eingabe der
Seriennummer (16) mit dem Programm F-Link oder über die Tastatur (oder
einen Strichcodeleser) möglich. Es werden alle Nummern eingegeben, die
unter dem Strichcode angeführt sind (1400-00-0000-0001).
Einstellung der Eigenschaften des
Die Einstellung erfolgt mit Hilfe des Programms F-Link (Version 1.1.1 und höher) –
Registerkarte Peripherie. Verwenden Sie an der Position des Melders die Option
Interne Einstellungen. Es erscheint ein Dialogfenster, in dem folgende
Einstellungen vorgenommen werden können (die Werkseinstellungen sind mit *
gekennzeichnet):
Immunitätsstufe: bestimmt
*Standard kombiniert die normale Immunität mit schneller Reaktion des Sensors.
Die Stufe High ermöglicht eine höhere Immunität, der Melder reagiert jedoch
langsamer.
Reaktion auf PG: es können PG-Ausgänge markiert werden, deren
Scharfschaltung die Bilderaufnahme auslöst (* Nein, die Kamera reagiert auf PG
-
nicht). Weitere Hinweise siehe Installationsempfehlungen.
Schnappschuss auf PG-Reaktion: Ohne Blitzlicht, *Mit Blitzlicht
Schnappschuss in Eingangsverzögerung: *Ohne Blitzlicht, Mit Blitzlicht
Schnappschuss beim Alarm: Ohne Blitzlicht, *Mit Blitzlicht
Nicht-Alarmbilder senden: Nach dem Markieren des Parameters wird der
Melder die noch vor dem Auslösen des Alarms aufgenommenen Bilder aus der
scharfen Sektion (z.B. bei der Eingangsverzögerung) senden.
Test: es wird ein Testbild mit Blitzlicht aufgenommen, das durch den F-Link
die
direkt angezeigt wird. Nach dem Drücken der Detail-Taste wird das Bild in der
Auflösung 640x480 Punkte angezeigt. Die Bilder werden an einen externen
Speicherplatz gesendet (wenn Übertragungen erlaubt sind).
Tätigkeit der Kamera für
Grundreaktionen:
Die Bildaufnahme ist von der Einstellung des Programms F-Link -
Registerkarte Peripherie abhängig. Verwenden Sie an der Position des
Melders die Option Reaktion.
Sofortig: Während des durch den Melder ausgelösten Alarms kann die
Kamera bis zu 4x scharfgeschaltet werden (dann folgt der Autobypass). Bei jeder
Scharfschaltung werden, je nach der erfassten Bewegung, max. 2 Bilder
aufgenommen. Die aufgenommenen Bilder werden an die Zentrale übermittelt
(maximal 8 Bilder).
Verzögert: Bei erster Scharfschaltung (Eingangsverzögerung) werden je nach
Bewegung bis zu 2 Bilder aufgenommen, die im internen Speicher hinterlegt
werden (Parameter „Nicht-Alarmbilder senden" deaktiviert). Wird ein Alarm im
System ausgelöst, werden diese Bilder aus dem Speicher an die Zentrale
übermittelt. Die Kamera verhält sich dann wie bei der sofortigen Reaktion
(höchstens 10 Bilder).
Hinweis: Wenn auf der Registerkarte Einstellungen / Parameter der
Parameter Autobypass der Peripherien nach drei Alarmen aktiviert ist, dann
wird der Prozess der Bildaufnahme erst nach drei Wiederholungen gesperrt.
Dadurch kann sich die Anzahl der aufgenommenen und übertragenen Bilder
verdreifachen.
Erfassungseigenschaften
Das PIR-Element des Melders deckt einen Winkel von 55° und eine
Entfernung von 12 m ab. Die Erfassungseigenschaften der PIR-Linse haben
keinen Einfluss auf die Kamerakomponenten. Die Linse ist nicht gegen
andere Typen austauschbar.
Der Erfassungswinkel der Kamera ist 43°, die Reichweite vom Blitzlicht
beträgt 3 m um den Melder.
1 / 2
Melders
die Unempfindlichkeit gegen Fehlalarme.
MMQ51601
