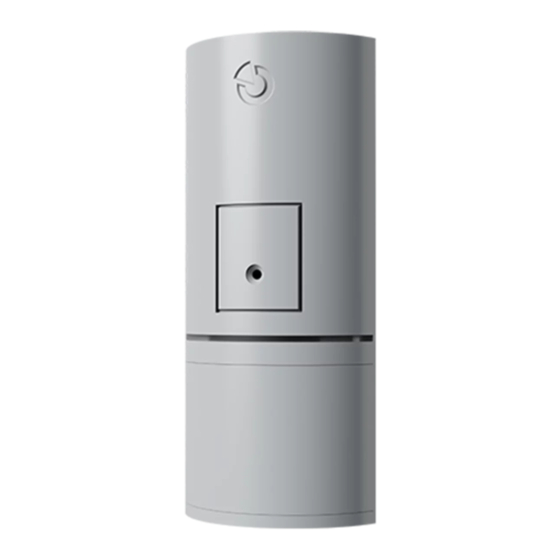

jablotron JA-162PB Kurzanleitung

JA-162PB, JA-162PB-GR, JA-162PB-AN Drahtloser kombinierter
PIR-Bewegungs- und Glasbruchdetektor
TYPE: 5PIRGBS2202OQ
Dieses Gerät ist eine Komponente des JABLOTRON-Systems. Es
wird für die Erkennung von Bewegungen in Gebäudeinnenräumen
und für die Erkennung von zerbrechenden Glasscheiben verwendet.
Dieser Melder kombiniert zwei Sensoren (PIR-Bewegungsmelder &
GBS-Akustik) in einem Haus. Der Melder nimmt zwei Positionen im
System ein. Der Melder verwendet einen Passiv-Infrarot-Sensor zur
Bewegungserkennung. Zerbrechendes Glas wird von einem
Glasbruchsensor erkannt, der Luftdruckänderungen und Geräusche
analysiert, um das Zerbrechen eines Glasfensters zu erkennen. Der
Melder ist zur Montage durch einen geschulten Techniker mit einem
gültigen Jablotron Zertifikat bestimmt. Dieses Gerät ist mit den
Zentralen JA-102K, JA-103K, JA-107K und den oberen Modellen
kompatibel.
Installation
Der Melder kann an die Wand oder in die Ecke eines Raumes
installiert werden. Es ist wichtig, dass sich im Sichtfeld des Melders keine
Objekte befinden, die die Temperatur schnell ändern (z. B.
Erwärmungsgeräte) oder die sich bewegen (z. B. über einem Heizkörper
hängende Vorhänge, Roboterstaubsauger, Haustiere). Es wird nicht
empfohlen, den Melder gegenüber von Fenstern oder an Orten mit
starker Luftströmung zu installieren (in der Nähe von Ventilatoren,
Wärmequellen, Auslässen von Klimaanlagen, unverschlossenen Türen
usw.). Vor dem Melder sollten sich keine Hindernisse befinden, die ihm
die Sicht auf den Sicherungsbereich versperren könnten.

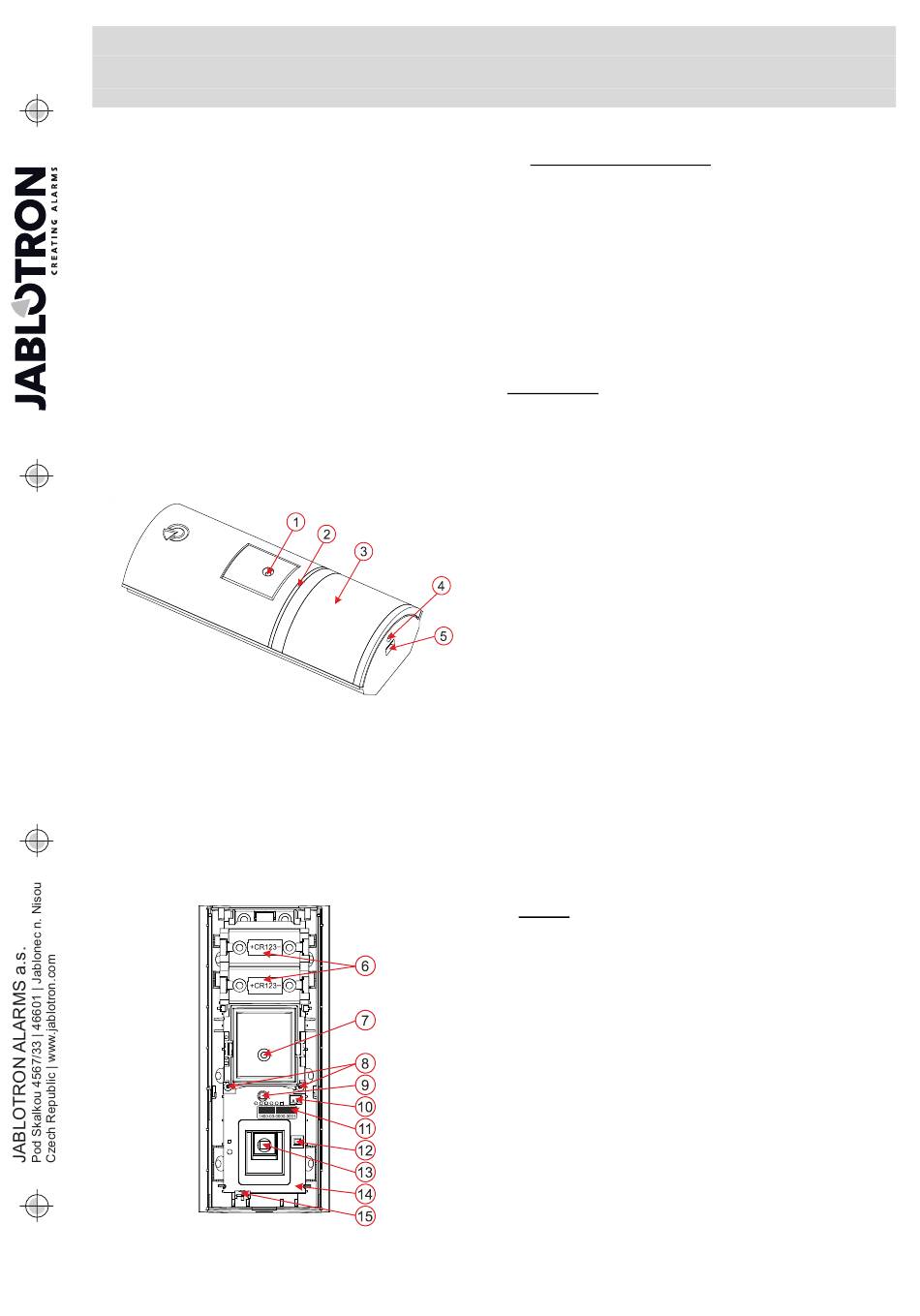

Abb. 1: 1 – Glasbruchsensor; 2 – LED-Kontrollleuchte; 3 – PIR-Sensor-Linse;
4 – Verriegelungsbohrung; 5 – Lasche des Gehäuses
1. Öffnen Sie das Gehäuse des Melders (durch Drücken der Lasche
des Gehäuses (5)). Vermeiden Sie es, den PIR-Sensor im Inneren
(13) zu berühren - er könnte beschädigt werden.
2. Verlegen Sie die Sicherungsschraube (8). Nehmen Sie die Platine
heraus - sie wird von einer Lasche (15) gehalten.
3. Die empfohlene Installationshöhe beträgt 2,5 m über dem Boden.
4. Befestigen Sie den Kunststoffsockel mit Schrauben an der Wand
(vertikal, mit der Lasche des Gehäuses nach unten).
5. Setzen Sie die Platine wieder ein und sichern Sie sie mit einer
Verriegelungsschraube (8) und einer Lasche (15).
Abb. 2: 6 – Batteriehalter; 7 – GBS-Sensor; 8 – Verriegelungsschrauben des
GBS-Moduls; 9 – LED-Leuchte; 10 – externer Stecker für Sabotage;
11 – Seriennummer; 12 – Sabotageschalter; 13 – PIR-Sensor; 14 – Platine;
15 – Arretierlasche der Platine
JA-162PB, JA-162PB-GR, JA-162PB-AN
6. Gehen Sie entsprechend der Anleitung für die Montage der
Bediengeräte vor.
Grundlegende Vorgehensweise:
a. Die Anlage muss ein bereits angemeldetes JA-11xR
Funkmodul enthalten.
b. Im Programm F-Link wählen Sie auf der Registerkarte
Komponentenliste die gewünschte Position und mit der
Taste Zuordnen schalten Sie den Anlernmodus ein.
c. Legen Sie die Batterien ein (6; achten Sie auf die richtige
Polarität), ein Signal zur Anmeldung wird an die Anlage
übertragen und der Melder wird der ausgewählten Position
zugeordnet.
7. Schließen Sie das Gehäuse des Melders und testen Sie seine
Funktionsfähigkeit.
8. Stellen Sie die Parameter des Geräts gemäß dem Bereich
Interne Einstellungen ein.
Anmerkungen:
−
Der Melder kann durch Eingabe der Seriennummer (11) im
Programm F-Link (oder einem Barcode-Lesegerät) angemeldet
werden. Geben Sie alle Ziffern unterhalb des Strichcodes ein (1400-
00-0000-0001).
− Wenn Sie den Melder aus dem System verlegen wollen, löschen Sie
ihn aus seiner Position in der Anlage in den Bedienelementen. Falls
nur der GBS-Teil (B) verlegt wird, bleibt der PIR funktionsfähig.
− Um die Immunität gegen weißes Licht zu erhöhen, kann eine graue
PIR-Linse JS-LT82601B verwendet werden.
Kommunikation des Melders mit dem
Der Melder ist mit
Kommunikation mit dem Funkmodul JA-11xR ausgerüstet, die ein
einfaches Ändern der internen Einstellungen ermöglicht (genau wie
bei BUS-Meldern), wobei die Lebensdauer der Batterie im normalen
Betriebsmodus berücksichtigt wird.
Wenn der Melder der Anlage zugeordnet ist, arbeitet er im so
genannten beschleunigten
Servicestatus beendet wird (bis zu 24 Stunden). Der Melder führt alle
90 Sekunden eine Prüfung durch, um zu überwachen, ob die Anlage
im Servicestatus verbleibt, ob neue Einstellungen vorgenommen
werden müssen oder ob die LED-Leuchte während eines
Gehversuchs Bewegung anzeigt.
Im normalen Betrieb kommuniziert der Melder periodisch mit dem
Bediengerät, 1x alle 20 Minuten. Daher kann es bis zu 20 Minuten
dauern, bis der Melder bemerkt, dass das Bediengerät in den
Servicestatus geschaltet wurde oder Änderungen in den internen
Einstellungen gespeichert werden. Diese Zeitspanne kann verkürzt
werden, indem der Melder durch Auslösen des Schalters sofort in
den beschleunigten 90-Sekunden-Modus
(Vorbeifahren, Öffnen = Auslösen des Sabotagekontaktes).
Wichtig:
Es ist nicht notwendig, 90 s (oder 20 Minuten) zu warten, bis der
Melder eine Anfrage zur Speicherung der in den internen
Einstellungen vorgenommenen Änderungen bestätigt. Die Anlage
merkt sich solche Änderungen und überträgt sie bei der nächsten
periodischen Kommunikationssitzung an den Melder.
Einstellungen der Eigenschaften
Öffnen Sie das Programm F-Link und gehen Sie auf der
Registerkarte Komponentenliste. Klicken Sie auf die Option
Interne Einstellungen an der Position der Sirene, um ein
Dialogfenster zu öffnen, in dem Sie die folgenden Optionen
einstellen können: (* zeigt Standardeinstellungen an).
PIR-Immunitätsstufe -
Fehlalarme. Die Standard*-Stufe kombiniert eine grundlegende
Immunität mit einer schnellen Reaktion. Die hohe Stufe bietet eine
höhere Immunität, aber die Reaktion des Melders ist langsamer.
Glasbruchempfindlichkeit:
Ändern des Drucks kann mit einem Schieberegler eingestellt
werden.
Betriebsart: Smartwatch* ist eine Einstellung, die für die ständige
Überwachung von Bewegungen
vorgesehen ist. Wird eine ständige Bewegung erkannt, werden alle
20 s drei Reports gesendet. Der nächste Report wird dann nach 2
Minuten gesendet. Wenn der Melder 10 Minuten lang keine
1 / 2
System
einer bidirektionalen asynchronen
90-Sekunden-Modus, bis
geschaltet
Bestimmt die Immunität
Die Empfindlichkeit gegenüber
im überwachten
MOQ53502
der
wird
gegen
Bereich
