Entfernen des Monitorfußes für die Montage

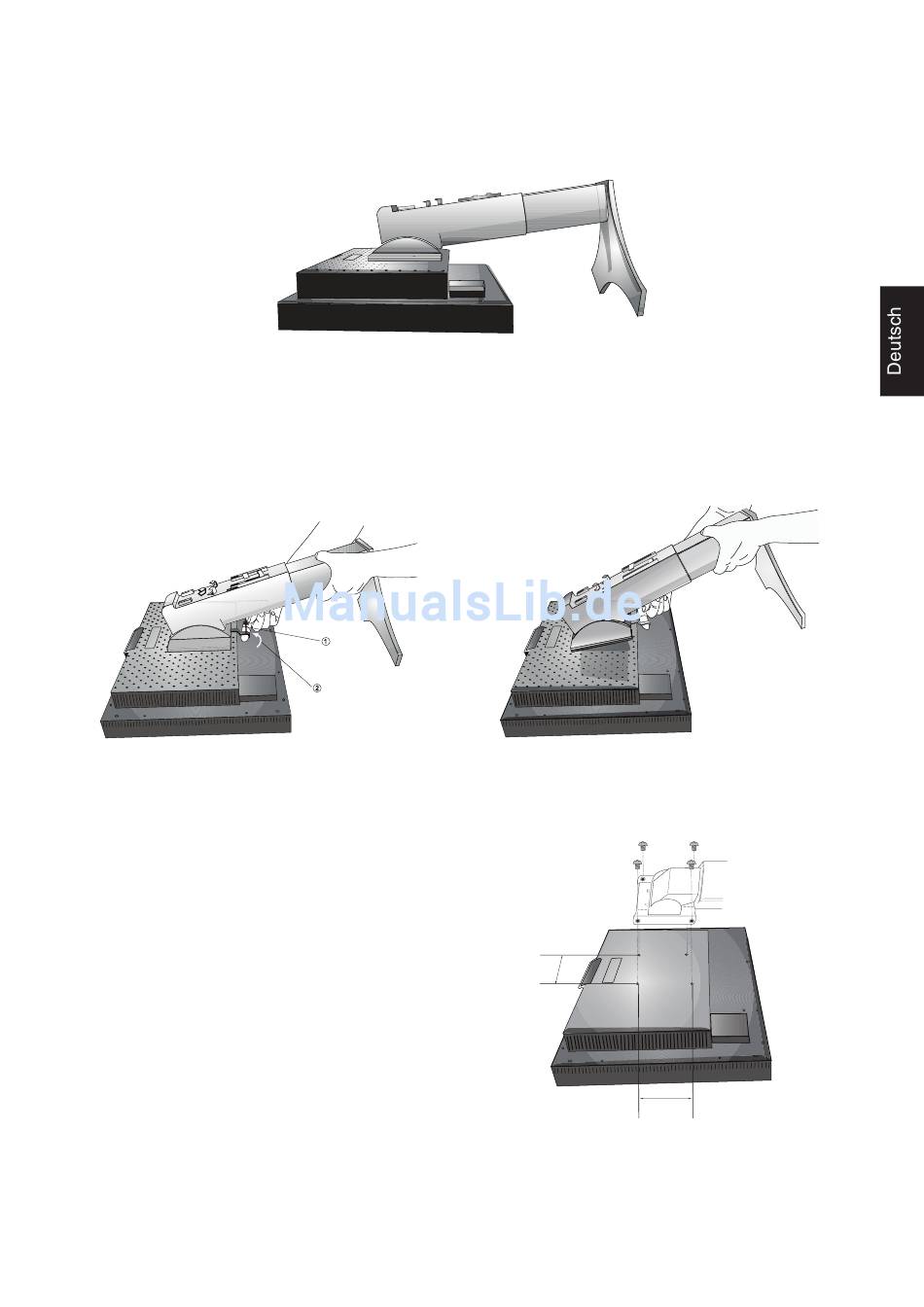

So bereiten Sie den Monitor für eine alternative Montage vor:
1. Ziehen Sie alle Kabel ab.
2. Fassen Sie den Monitor auf beiden Seiten an, und heben Sie ihn in die höchste Position.
3. Legen Sie den Monitor mit der Vorderseite nach unten auf eine weiche Oberfläche (Abbildung S.1).
4. Fassen Sie mit einer Hand den Fuß und mit der anderen den Schnellfreigabehebel. Bewegen Sie den Hebel in
Pfeilrichtung (Abbildung S.2).
5. Heben Sie die Unterseite des Fußes an, um ihn vom Monitor zu lösen (Abbildung S.3). Der Monitor kann jetzt auf andere
Weise montiert werden. Führen Sie die Schritte in umgekehrter Reihenfolge aus, um den Fuß wieder anzubringen.
HINWEIS: Verwenden Sie ausschließlich VESA-kompatible Montagemethoden (100 mm Abstand).
HINWEIS: Entfernen Sie den Monitorfuß vorsichtig.
Abbildung S.2

Installation auf einem Tragarm

Dieser LCD-Monitor kann mit einem Tragarm verwendet werden.
1. Entfernen Sie den Fuß entsprechend den Anleitungen im Abschnitt
„Entfernen des Monitorfußes für die Montage".
2. Bringen Sie den Tragarm mit den 4 Schrauben am Monitor an,
die Sie vom Fuß entfernt haben (Abbildung F.1).
Vorsicht: • Verwenden Sie für die Montage NUR die Schrauben
(4 Stück), die vom Monitorfuß entfernt wurden, um
diesen nicht zu beschädigen.
• Der Monitor sollte nur auf einem zugelassenen
Arm montiert werden, der beispielsweise mit einem
GS-Zeichen versehen ist.
• Wenn Sie Montagezubehör verwenden, z. B. VESA
(100 x 100), verwenden Sie Schrauben der Größe M4
(Länge: Stärke des Bügels + 10 mm). Empfohlene
Befestigungskraft: 98 – 137 N•cm.
• Wenn Sie den Tragarm verwenden, lassen Sie über
und hinter dem Monitor entsprechenden Abstand,
um die Lüftungsschlitze nicht zu blockieren.
HINWEIS: Der Montagefuß muss der UL-Zertifizierung entsprechen
und sollte einer Last von mindestens 24,4 kg standhalten.
Abbildung S.1
Nach
oben
Schieben
Deutsch-9
Abbildung S.3
100 mm
100 mm
Gewicht des LCD-Monitors komplett: 6,1 kg max.
Abbildung F.1
