Hardware installeren

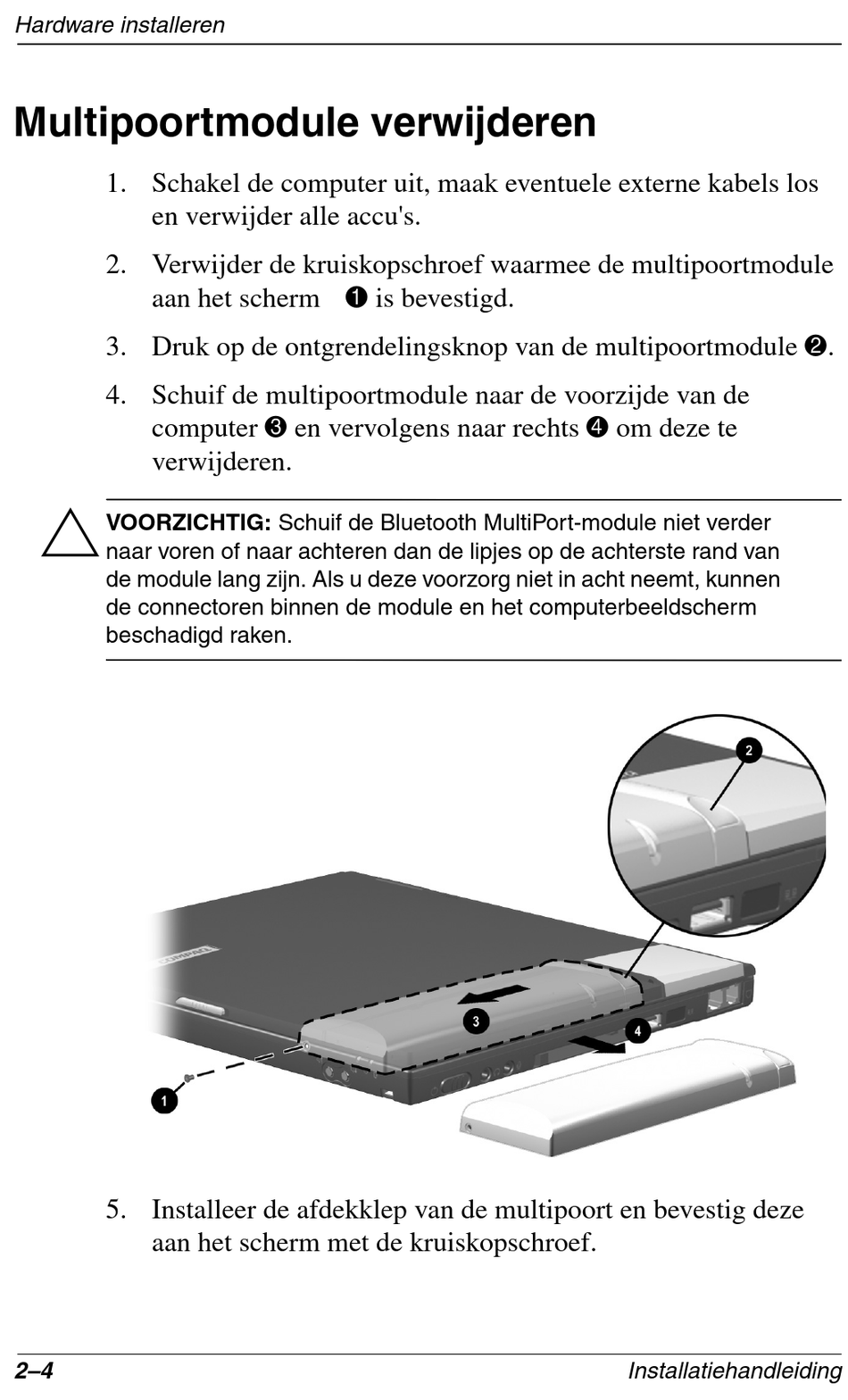

Multipoortmodule verwijderen

1. Schakel de computer uit, maak eventuele externe kabels los
en verwijder alle accu's.
2. Verwijder de kruiskopschroef waarmee de multipoortmodule
aan het scherm 1 is bevestigd.
3. Druk op de ontgrendelingsknop van de multipoortmodule 2.
4. Schuif de multipoortmodule naar de voorzijde van de
computer 3 en vervolgens naar rechts 4 om deze te
verwijderen.
Ä
VOORZICHTIG: Schuif de Bluetooth MultiPort-module niet verder
naar voren of naar achteren dan de lipjes op de achterste rand van
de module lang zijn. Als u deze voorzorg niet in acht neemt, kunnen
de connectoren binnen de module en het computerbeeldscherm
beschadigd raken.
5. Installeer de afdekklep van de multipoort en bevestig deze
aan het scherm met de kruiskopschroef.
2–4 Installatiehandleiding
