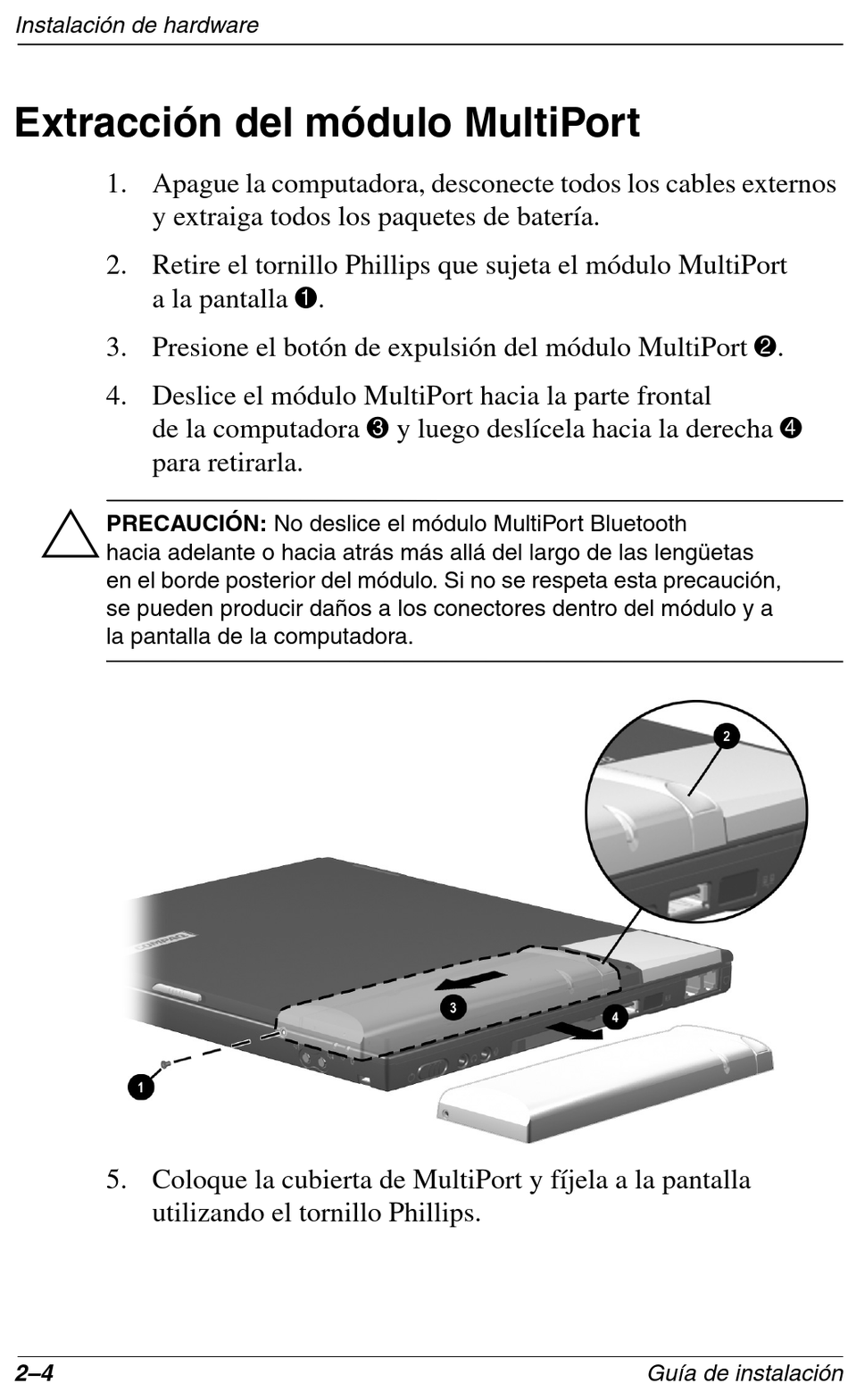

Extracción Del Módulo Multiport - Compaq Bluetooth MultiPort Modul Installationshandbuch

Instalación de hardware
Extracción del módulo MultiPort
1. Apague la computadora, desconecte todos los cables externos
y extraiga todos los paquetes de batería.
2. Retire el tornillo Phillips que sujeta el módulo MultiPort
a la pantalla 1.
3. Presione el botón de expulsión del módulo MultiPort 2.
4. Deslice el módulo MultiPort hacia la parte frontal
de la computadora 3 y luego deslícela hacia la derecha 4
para retirarla.
Ä
PRECAUCIÓN: No deslice el módulo MultiPort Bluetooth
hacia adelante o hacia atrás más allá del largo de las lengüetas
en el borde posterior del módulo. Si no se respeta esta precaución,
se pueden producir daños a los conectores dentro del módulo y a
la pantalla de la computadora.
5. Coloque la cubierta de MultiPort y fíjela a la pantalla
utilizando el tornillo Phillips.
2–4 Guía de instalación
