4 Produktübersicht
4.1

SMA I/O Module

Das SMA I/O Module ist ein Modul mit 6 digitalen Eingängen und 1 digitalen Ausgang als Multifunktionsrelais. Das
SMA I/O Module ermöglicht die Umsetzung von Netzsystemdienstleistungen für bis zu 12 SMA Wechselrichter eines
Netzwerks mit demselben Anlagenpasswort. Das SMA I/O-Module muss in 1 SMA Wechselrichter installiert sein. Für
die Umsetzung der Netzsystemdienstleistungen empfängt das SMA I/O Module Vorgaben des Netzbetreibers über
einen Rundsteuerempfänger. Das SMA I/O-Module gibt die Vorgaben des Netzbetreibers über das Speedwire-
Netzwerk an maximal 11 weitere SMA Wechselrichter weiter. Das Multifunktionsrelais kann für verschiedene
Betriebsarten konfiguriert werden. Das Multifunktionsrelais dient zum Beispiel zum Einschalten und Ausschalten von
Störungsmeldern.

Aufbau des Moduls

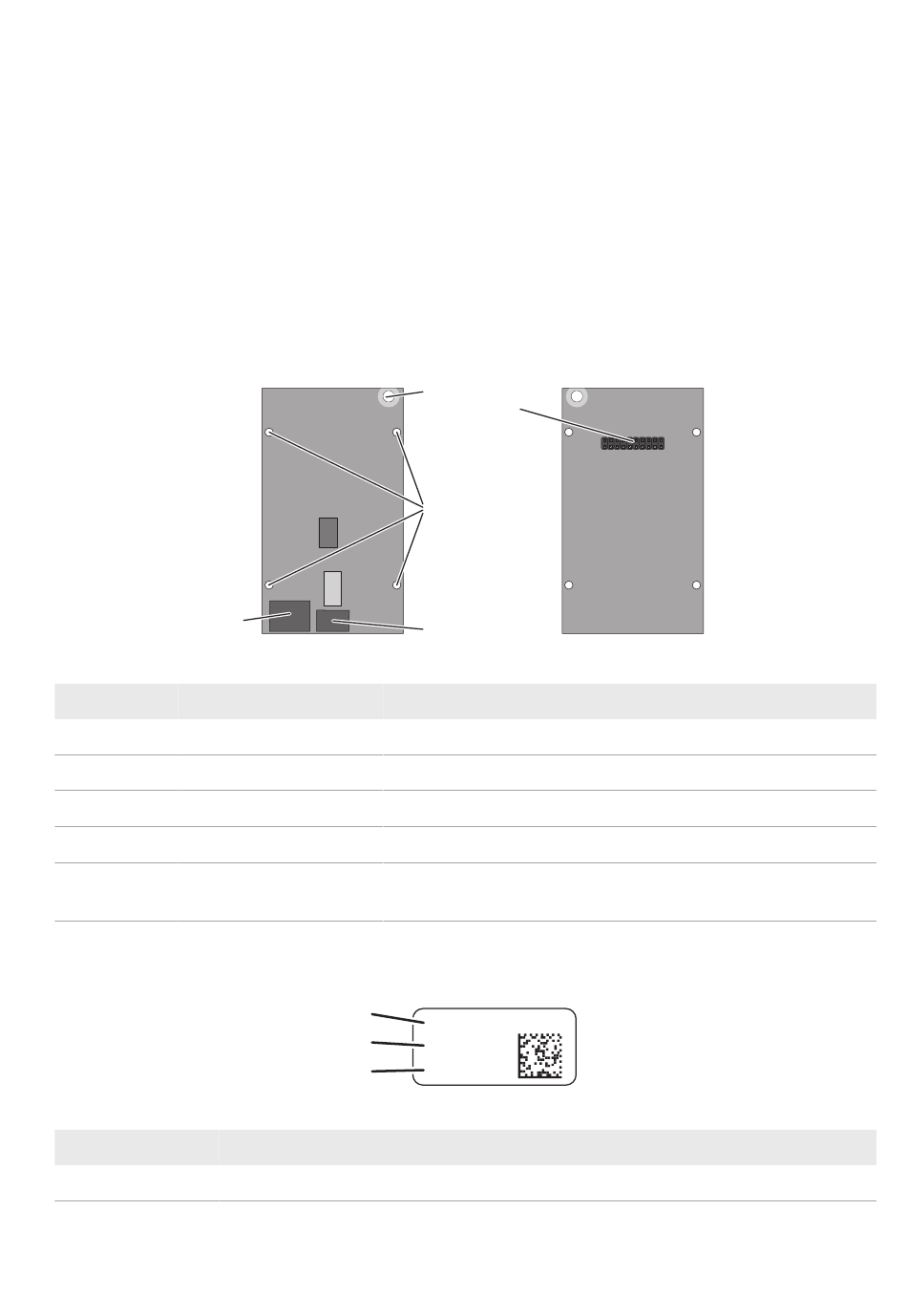

Abbildung 2: Aufbau des Moduls
Position Bezeichnung
A
B
C
D
E
4.2

Typenschild

Das Typenschild identifiziert das Produkt eindeutig. Das Typenschild befindet sich auf der Vorderseite des Produkts.
Abbildung 3: Aufbau des Typenschilds
Position Erklärung
A Gerätetyp
Installationsanleitung
D
Erklärung
– Öffnung für die Befestigungsschraube
– Öffnungen für die Führungsstifte der Kommunikationsbaugruppe
OUTPUT Anschluss des Multifunktionsrelais
INPUT Anschlüsse für den Rundsteuerempfänger
– Steckerleiste auf der Rückseite des Moduls für den Anschluss an die
Kommunikationsbaugruppe im Wechselrichter
A
B
C
A
E
B
C
PC-PWC.BG1
XXXXX
XX
