Anschluss des Multifunktionsrelais

6.5.1

Anschluss an das Multifunktionsrelais

Betriebsarten und Anschlussvariante

Die Betriebsarten und Anschlussvarianten des Multifunktionsrelais auf dem Modul sind identisch zu den
Betriebsarten und Anschlussvarianten des Multifunktionsrelais auf der Kommunikationsbaugruppe des
Wechselrichters. Für weitere Informationen siehe Anleitung des Wechselrichters unter www.SMA-Solar.com.
Voraussetzungen:
☐ Sie müssen die Anschlussvariante je nach gewünschter Funktion des Multifunktionsrelais gewählt haben (siehe
Anleitung des Wechselrichters).
☐ Die Schütze müssen für den Anschluss an das Multifunktionsrelais technisch geeignet sein (siehe Kapitel 8
"Technische Daten", Seite 21).
☐ Die Gegenstelle muss für den Anschluss an das Multifunktionsrelais technisch geeignet sein (siehe Kapitel 8
"Technische Daten", Seite 21).
☐ Das Anschlusskabel muss für den Anschluss an den mehrpoligen Stecker vorbereitet sein (siehe Kapitel 6.2
"Anschlusskabel vorbereiten", Seite 13).
☐ Das Anschlusskabel muss durch die Kabelverschraubung in den Wechselrichter eingeführt sein (siehe Kapitel 6.3
"Kabel einführen", Seite 13).

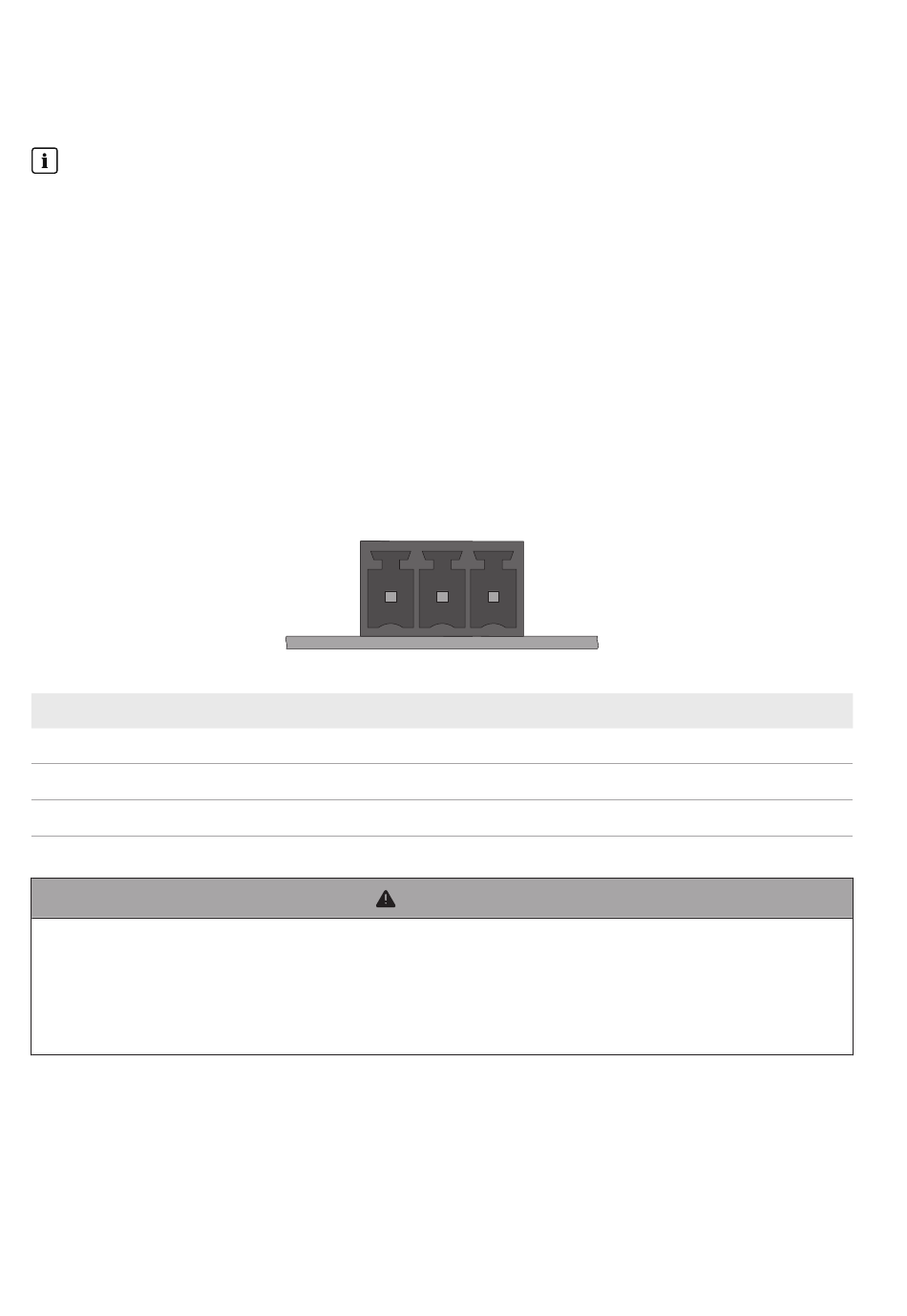

Abbildung 7: Pin-Belegung am Anschluss OUTPUT
Pin
1
2
3
Vorgehen:
Lebensgefahr durch Stromschlag bei Überschreiten der maximalen Schaltspannung des
Multifunktionsrelais
Das Multifunktionsrelais ist für eine Schaltspannung von maximal 30 V
Gegenstelle mit höherer Spannung kann zum Tod oder zu schweren Verletzungen durch Stromschlag führen.
• Beim Anschluss die maximale Schaltspannung von 30 V
16 MD-IO-40-IA-de-11
1 1 2 2 3 3
Erklärung
Schließer
Umschaltkontakt
Öffner
WARNUNG
einhalten.
DC
SMA Solar Technology AG
ausgelegt. Der Anschluss einer
DC
Installationsanleitung
