6 Anschluss
6.4 Anschluss des Rundsteuerempfängers
6.4.1 Rundsteuerempfänger anschließen
Die digitalen Signale für die Vorgaben zu den Netzsystemdienstleistungen werden an den Anschluss INPUT des
Moduls übertragen. Dabei können bis zu 6 Steuersignale übertragen werden.
Zusätzliches benötigtes Material (nicht im Lieferumfang enthalten):
☐ 1 Rundsteuerempfänger

Voraussetzungen:

☐ Der Rundsteuerempfänger muss für den Anschluss an die digitalen Eingänge technisch geeignet sein (siehe
Kapitel 8 "Technische Daten", Seite 21).
☐ Das Anschlusskabel muss für den Anschluss an den mehrpoligen Stecker vorbereitet sein (siehe Kapitel 6.2
"Anschlusskabel vorbereiten", Seite 13).
☐ Das Anschlusskabel muss durch die Kabelverschraubung in den Wechselrichter eingeführt sein (siehe Kapitel 6.3
"Kabel einführen", Seite 13).
Pin-Belegung:

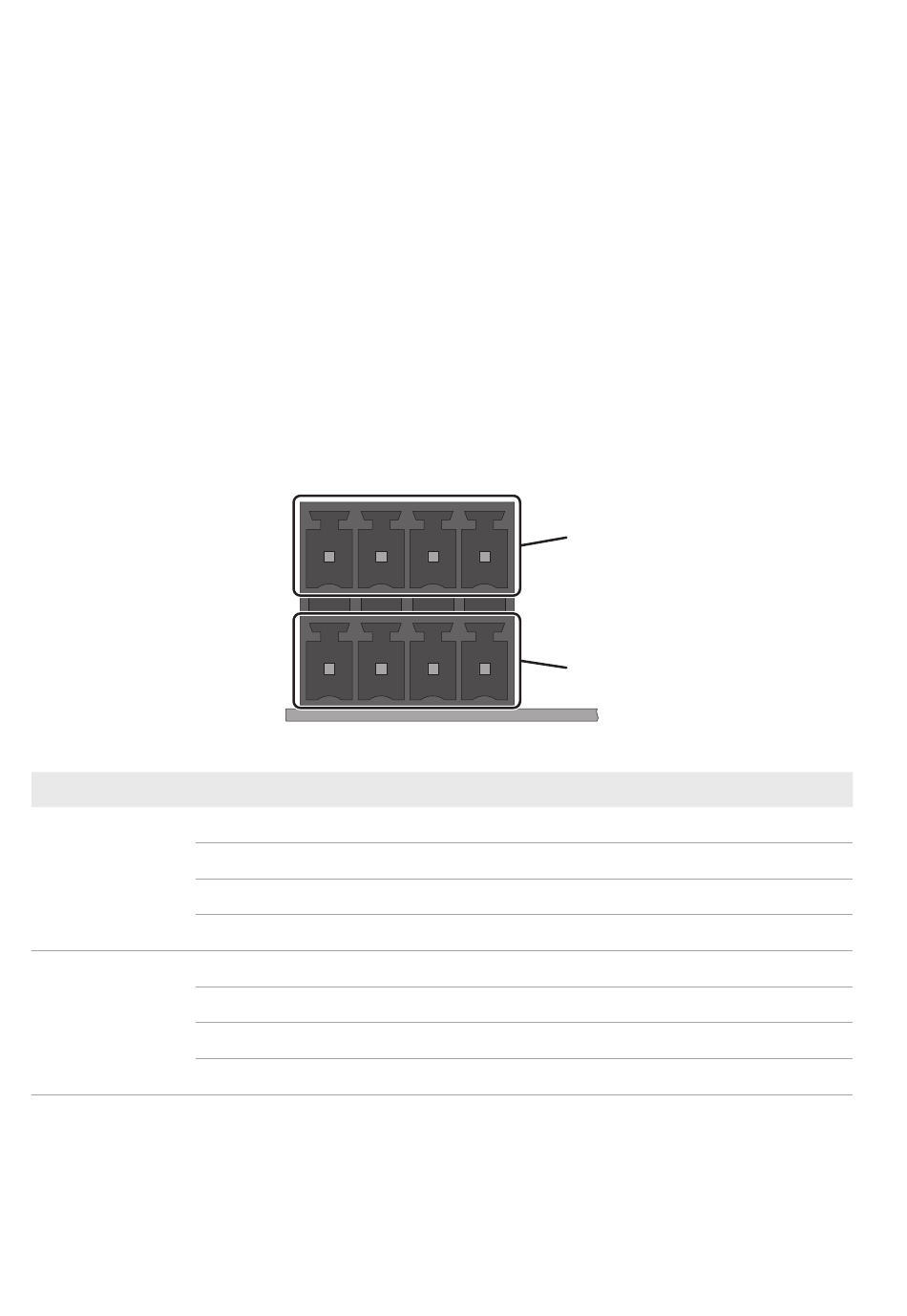

Abbildung 5: Pin-Belegung am Anschluss INPUT
Pinreihe Pin
B B1
B2
B3
B4
A A1
A2
A3
A4
14 MD-IO-40-IA-de-11
B1 B1 B3 B3 B4 B4
B2 B2
A1 A1 A2 A2 A3 A3 A4 A4
Belegung
24 V
IN
IN
IN
24 V
IN
IN
IN
SMA Solar Technology AG
B
A
Erklärung
Spannungsversorgungsausgang
Digitaler Eingang 1
Digitaler Eingang 2
Digitaler Eingang 3
Spannungsversorgungsausgang
Digitaler Eingang 4
Digitaler Eingang 5
Digitaler Eingang 6
