Buchse
LAN
Power
Card Reader
PINPad
COM
VMC/PC
USB
Display
Card Reader
(parallel)
Tab. 6: Anschlussbuchsen
Sondertasten
4.3.4
An der Rückseite des Controllers befinden sich zwei Sondertasten, S1
und S2, und zwei LEDs.

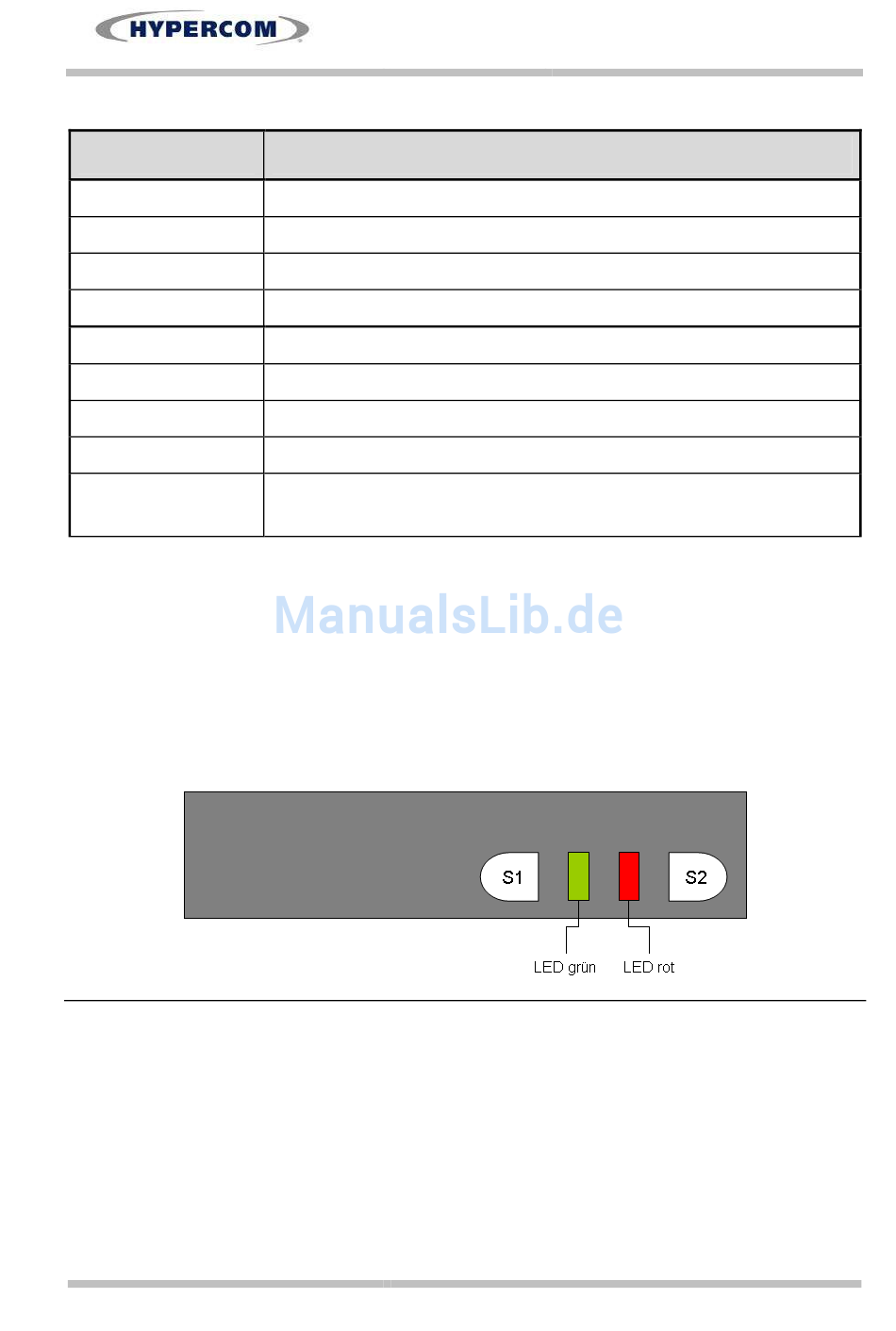

Abb. 9: Sondertasten auf der Rückseite des Controllers
S1 nicht belegt
–
S2 ruft das Menü auf
–
medModular
Anschluss
Anschluss an den Konnektor im eHealth KT Modus
Netzteil (belegt nur die oberen 4 Kontakte
Anschluss des manuellen Kartenlesers ACR
Anschluss des PINPad APU Compact
Für medModular nicht genutzt
Anschluss an PC im eHealth BCS Modus
Anschluss an PC im eHealth BCS Modus
Für medModular nicht genutzt
Für medModular nicht genutzt
Produktbeschreibung
Seite 33
