6.2. ELEKTRISCHER ANSCHLUSS
ACHTUNG !
Das Gerät muss von einem zertifizierten Installateur gemäß dieser Anleitung und den national und
lokal geltenden Bau- und Sicherheitsvorschriften installiert werden. Eine unsachgemäße Installation
kann zu Fehlfunktionen des Produkts, reduzierter Leistung, Vibrationen oder einem höheren Geräus-
chpegel führen.
ACHTUNG !
– Immer an einer geschützten Stelle und in der Nähe der Maschine einen automatischen Hauptschal-
ter installieren. Er muss eine verzögerte Kennlinie, eine angemessene Belastungsfähigkeit und
Ausschaltleistung, sowie eine Mindest Kontaktöffnung von 3 mm haben.
– Der Anschluss der Maschine an eine Erdungsanlage ist gesetzlich vorgeschrieben und dient zum
Schutz des Benutzers während des Maschinenbetriebs.
– Sicherstellen, dass die Spannung und die Frequenz der elektrischen Anlage 230 V (±1 0%) einpha-
sig bei 50 Hz entsprechen; dass die verfügbare installierte Leistung für den Betrieb ausreichend ist
und dass die Linienversorgungsleitungen einen ausreichenden Querschnitt für den erforderlichen
Strom besitzen.
– Sicherstellen, dass die elektrische Versorgungsanlage den geltenden Sicherheitsnormen des Nutzer-
landes entsprechen.

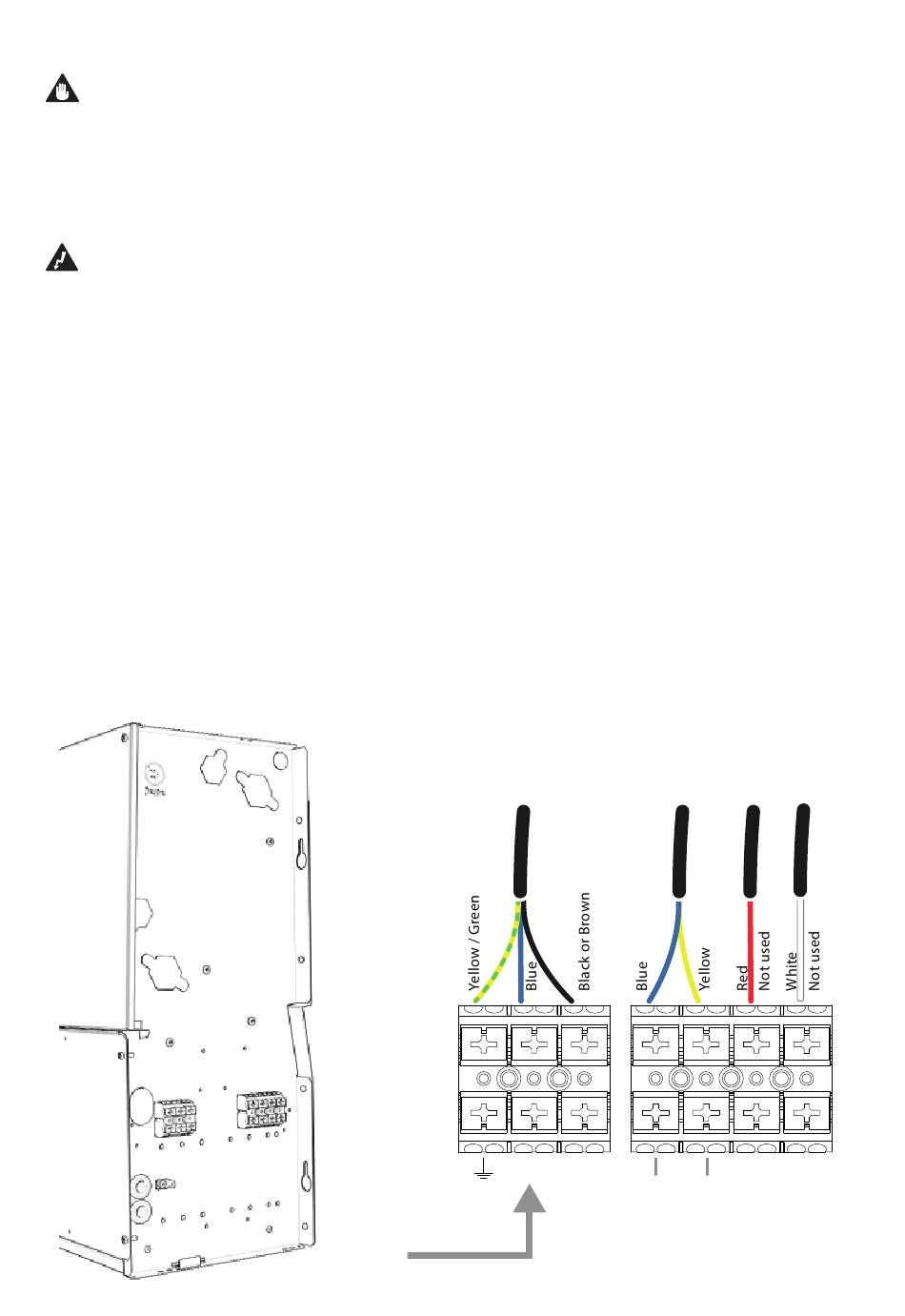

– Die Anschlüsse müssen gemäß den der Maschine beiliegenden Plänen ausgeführt werden. Für
den Anschluss der Einheit benutzen Sie ein flexibles, doppelt isoliertes, zweipoliges Netzkabel +
Erdung, mit einem Querschnitt von 1 ,5 mm² Typ H05RN-F.
– Wenn das Gerät auf einer Metalloberfläche montiert ist, muss der Erdungsanschluss gemäß den
örtlichen Vorschriften installiert werden. Der Schutzleiter muss länger als die anderen Leitungen
sein, damit er als letzter angeschlossen bleibt, falls die anderen Leitungen vom Klemmenblock
abgerissen würden.
JAGA N.V. | BRIZA 22 - HYBRID BUILT-IN | ANLEITUNG | 2021 .02.1 6 | V.02
46
N L
230V / 50Hz
GND 0-10V
Speed control input
