Messen des Arbeitszyklus
Der Tastgrad eines sich wiederholenden Impulsfolge ist das Verhältnis zwischen
der positiven oder negativen Impulsfolge und des Zeitraums ausgedrückt als
Prozentwert, wie in
Die Tastgradfunktion ist für Messungen der Ein- und Aus-Zeiten von logischen
und Umschaltsignalen optimiert. Systeme wie elektronische Einspritzsysteme und
Schaltnetzteile werden von Impulsen mit variierender Impulsbreite gesteuert, die
durch Messung des Tastgrades geprüft werden können.
1 Drehen Sie zum Messen des Tastgrades den Drehregler auf ein der Funktionen,
2 Drücken Sie auf

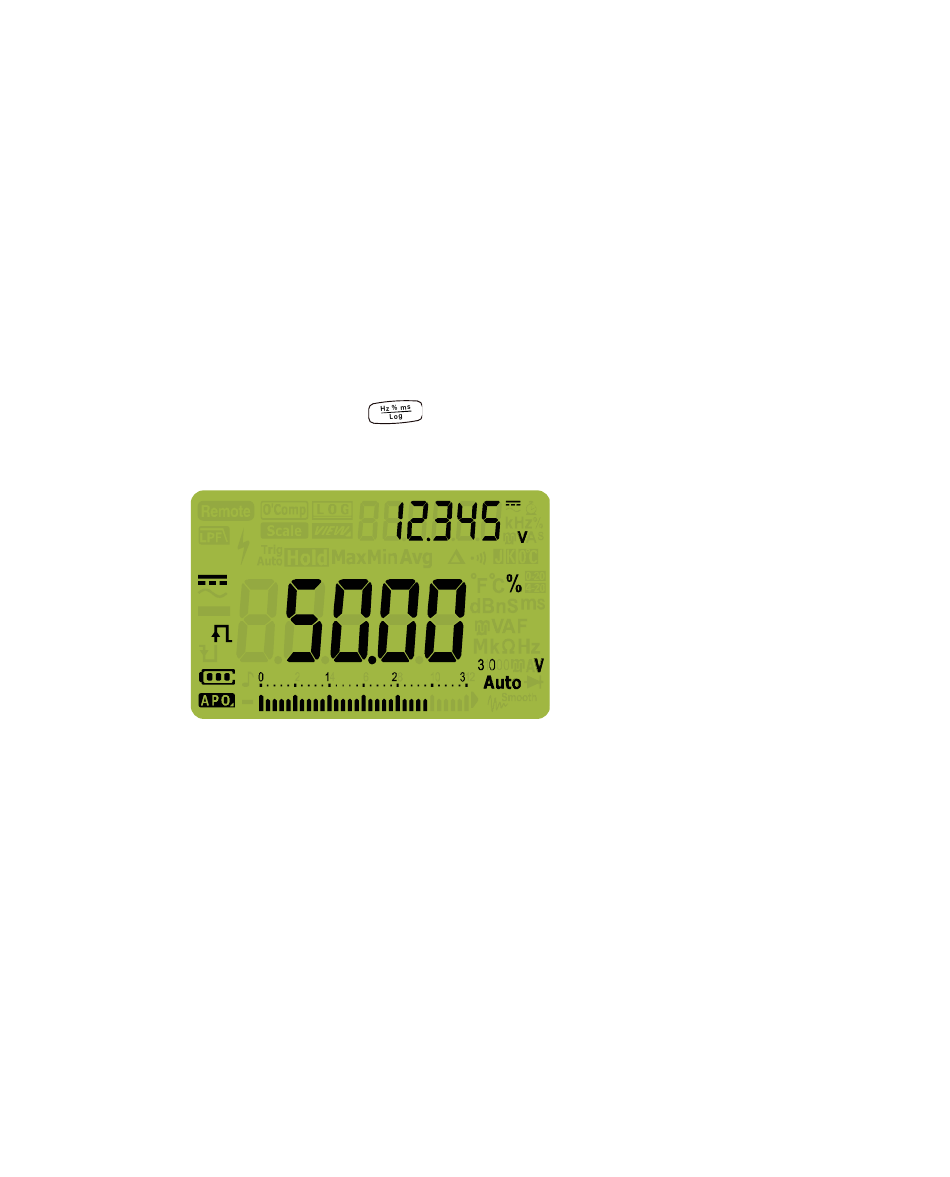

Abbild ung 2-40Tastgradanzeige
Der Tastgradprozentsatz des Eingangssignals wird in der Primäranzeige
angezeigt. Der Volt- oder Ampere-Wert des Signals wird in der Sekundäranzeige
angezeigt. Das Balkendiagramm zeigt den Arbeitszyklus nicht an, aber den Volt-
oder Ampere-Wert des Eingangssignals.
Keysight U1271A/U1272A Benutzerhandbuch
Abbildung 2-37
mit denen Frequenzmessungen möglich sind (Siehe
werden. Prüfen Sie die Testpunkte und lesen Sie die Anzeige.
gezeigt.
, bis die Messungen als Prozentsatz (%) angezeigt
Vornehmen von Messungen
Abbildung
2-36).
2
105
