Zusammenbau der Grundplatine
Der WIFFI-pump ist mit einfach zu verlötenden Bauteilen bestückt. Der Bausatz enthält alle für die Grundplatine
notwendigen Bauteile. Notwendig ist ein sauberer Arbeitsplatz, auf dem die Teile am besten in ein Kästchen
ausgepackt werden.
Achtung , viele Teile sind sehr klein und können leicht übersehen werden oder beim Auspacken verloren gehen.

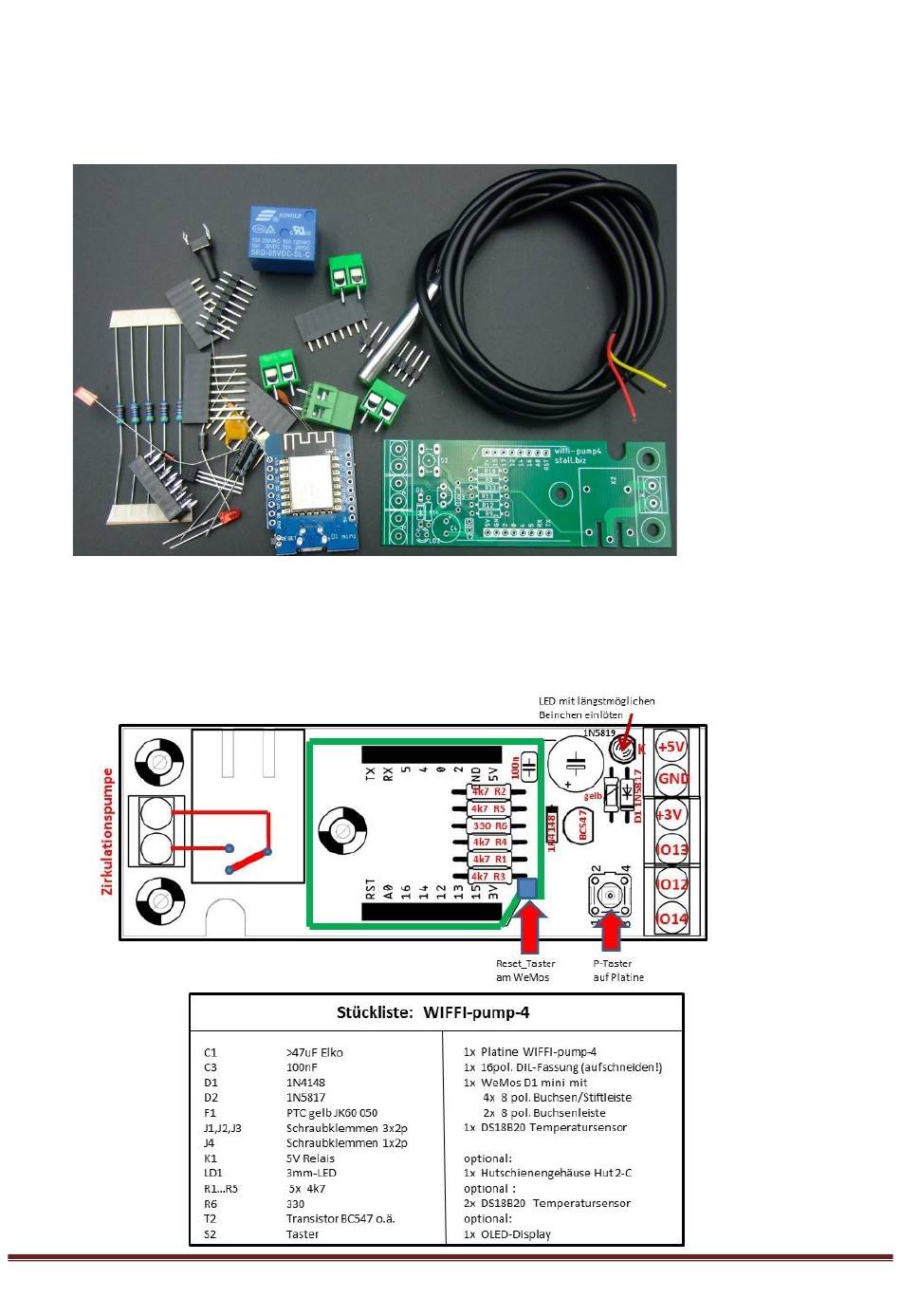

Entsprechend dem Bestückungsplan unten (nicht der Platinenaufdruck!) ist die Platine mit den Bauteilen zu
verlöten: Die Widerstände, Kondensatoren und Dioden zuerst. Bei den verwendeten 1%-Widerständen ist oft der
Farbcode mißverständlich.
Deshalb unbedingt vor dem Einlöten den jeweiligen Widerstandswert mit einem
Multimeter kontrollieren!
