Das Magazin wird über ein Pneumatik Kolben ein- bzw. ausgefahren. Dieses wird über ein Ventil
gesteuert, welches von der Kinetic-NC Steuerung aktiviert wird.

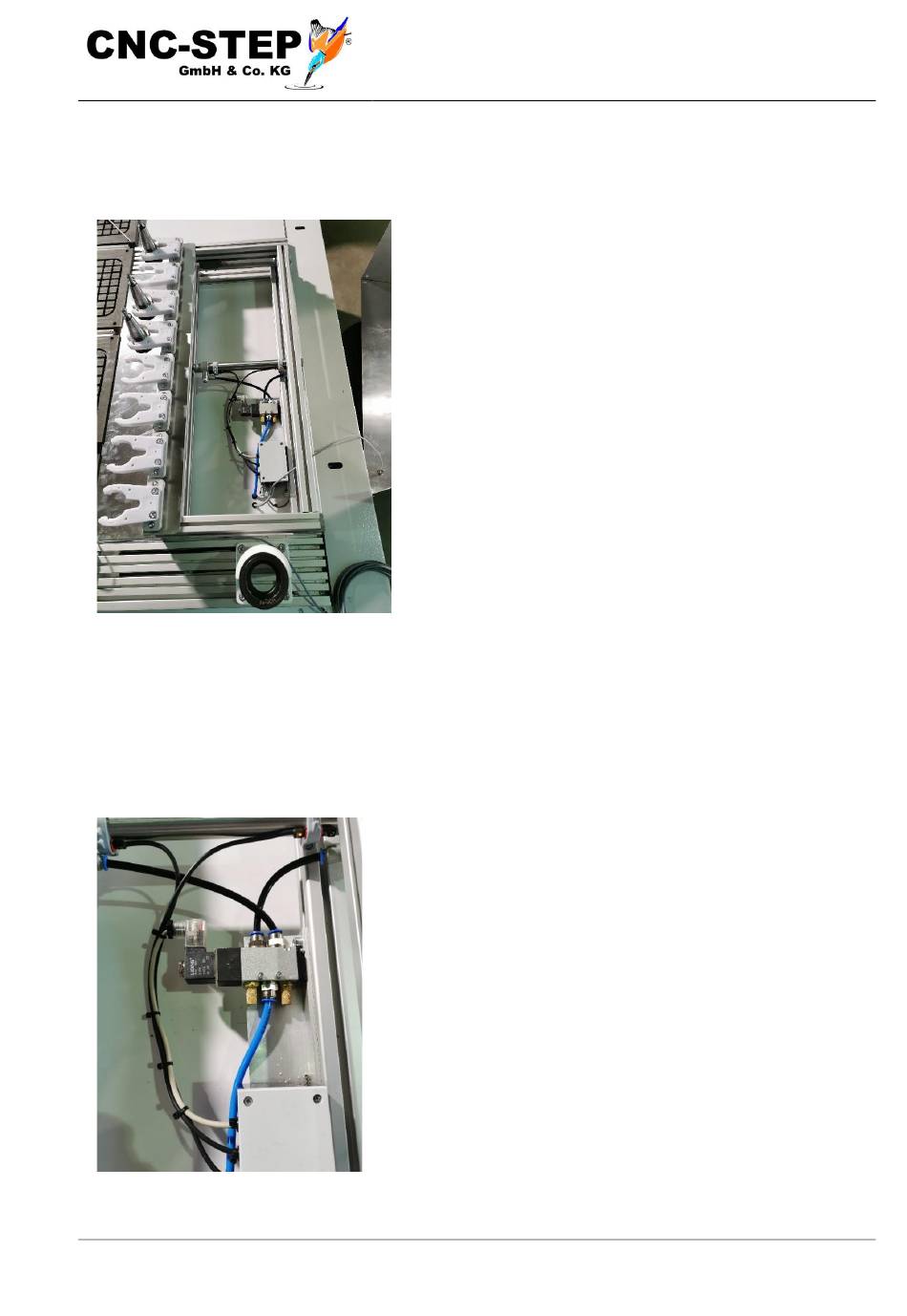

Abb.16.1d: Innenleben Magazin
Das Ventil wird über ein 24V Signal angesprochen. Sobald der Kolben ein- bzw. ausgefahren ist
wird eine Rückmeldung der Sensoren an die Steuerung gegeben über den Zustand des Magazins.
Bei einem Not-Halt werden die Ventile drucklos geschaltet. Die Dose dient nur als Verteiler für die
einzelnen Sensoren bzw. Ansteuerungen.
Abb.16.1e: Ventil und Verteilung
