4 .3 .3 X - Ac h s e mi t S c h l i t t e n
Die komplette Y-Brücke wird über die Linearführungen der X-Achse vor und zurück verfahren.
Beim Einschalten der Maschine müssen alle Referenzpunkte angefahren werden. Der Schalter der
X-Achse (Abb.13/2) überfährt dabei die Referenzfahne (Abb.13/1) , um das Koordinatensystem
abzugleichen.
1
2

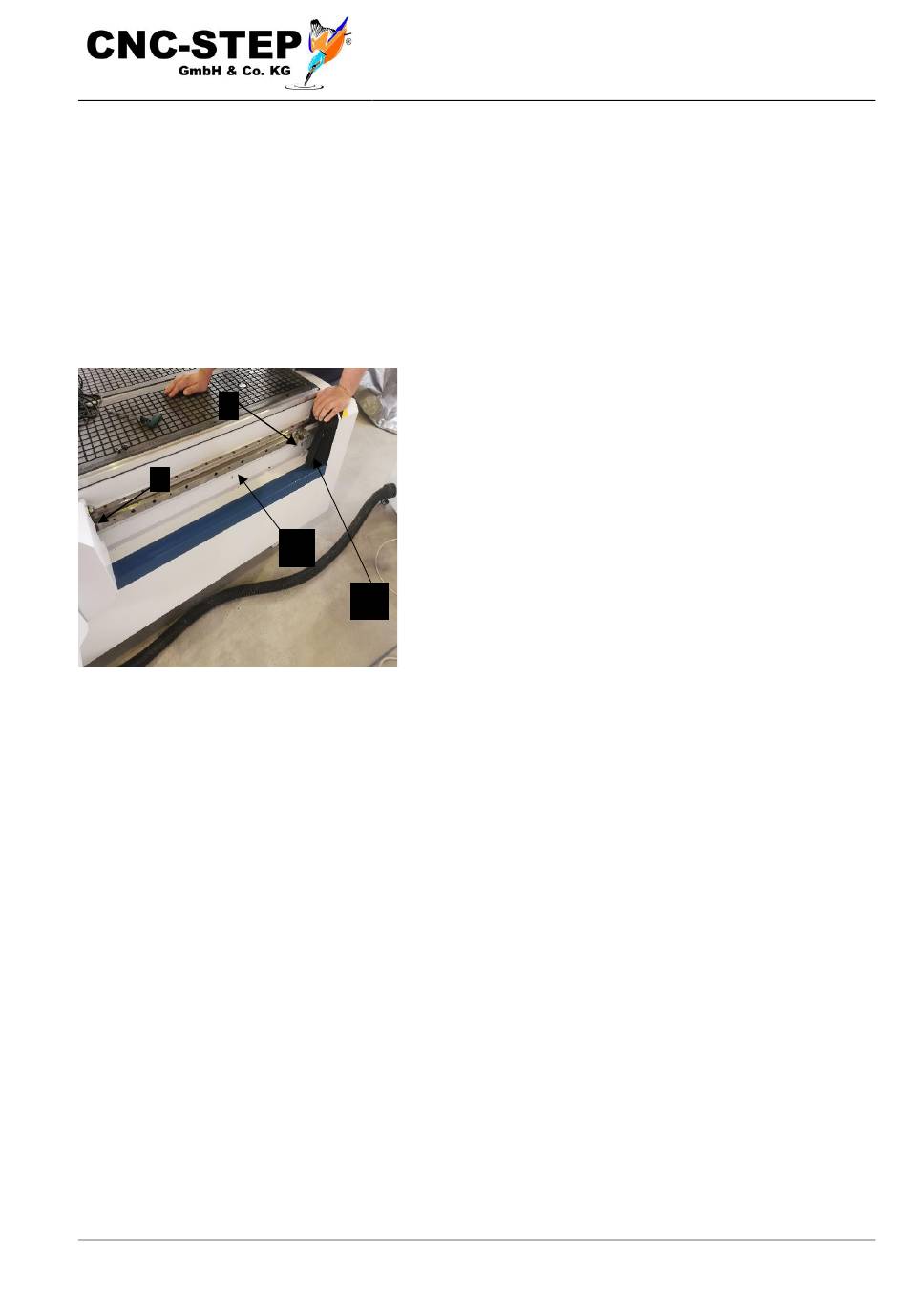

Abb. 13: X-Referenzschalterposition
CNC-STEP GmbH & Co. KG ▪ Siemensstrasse 13-15 ▪ 47608 Geldern ▪ Germany
Support: +49 (0)2831/91021-50
1 Referenzfahne X-Achse
2 Näherungsschalter der X-
Achse
3 Linearführung X-Achse
4 Faltenbalg
3
4
