4 .3 B a u g r u p p e n b e s c h r e i b u n g
4 .3 .1 Z - A c h s e mi t S c h l i t t e n

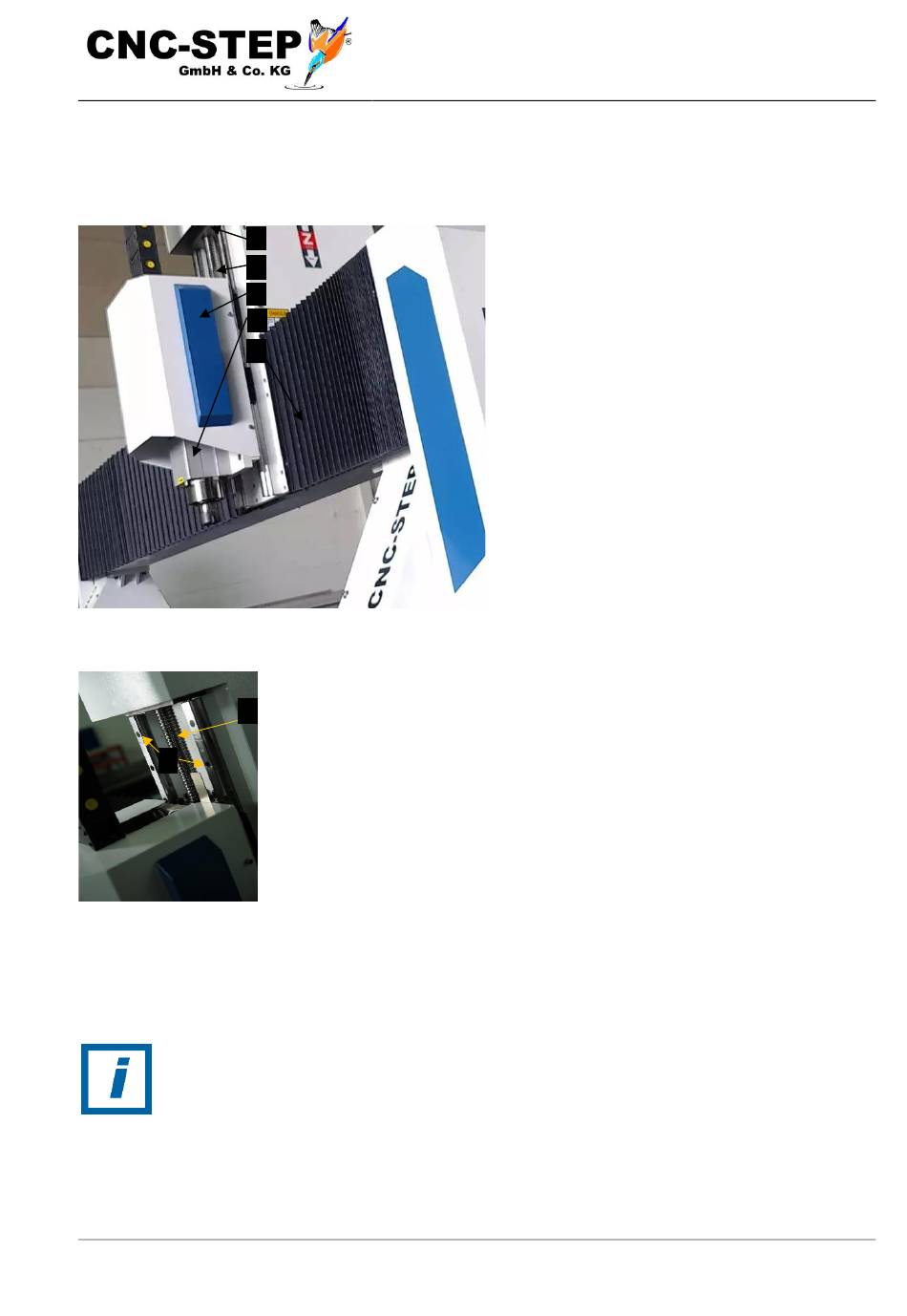

Abb. 8: Z-Schlitten
1
2
Abb. 9: Z-Schlitten
HINWEIS:
Referenzschalter werden bei Achsen ohne absolute Positionsgeber benötigt,
um bei der Initialisierung der Achse über einen bekannten Referenzpunkt
(Nullpunkt der Achse) zu verfügen. Von dieser Position aus werden dann für
das Verfahren der Achse alle weiteren Positionen via Software relativ
berechnet.
CNC-STEP GmbH & Co. KG ▪ Siemensstrasse 13-15 ▪ 47608 Geldern ▪ Germany
Support: +49 (0)2831/91021-50
1
2
3
4
5
1 Referenzschalter Z-Achse
2 Fahne für Referenzschalter
3 Z-Achse
4 HF-Spindel
5 Faltenbalg
1 Kugelumlaufspindel
2 Linearführungen
Die beiden Linearführungen (Abb. 9 /2) führen
die Aufnahme der Z-Achse. Die
Kugelumlaufspindel (Abb. 9 /1) stellt die Z-
Achse dar, auf der der Zubehörhalter mit
passendem Werkzeug die Z-Linearführungen
entlang bewegt.
