VOLTCRAFT WDL-PC Bedienungsanleitung

BEDIENUNGSANLEITUNG

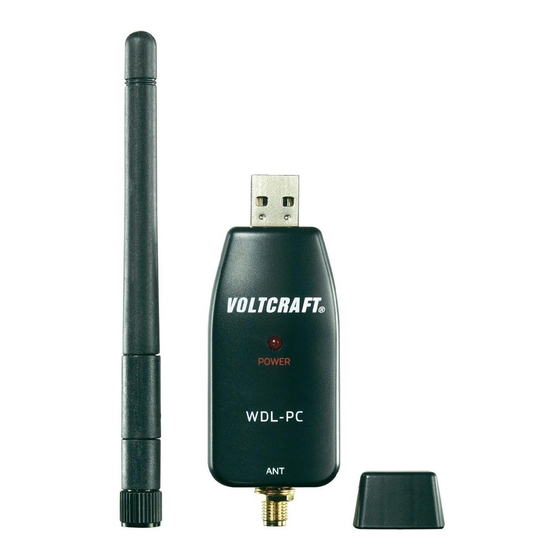

WDL-PC FUNk-LOGGER USB-DONGLE
BEST.-NR.: 10 12 00
BESTImmUNGSGEmäSSE VERWENDUNG
Das Produkt eignet sich zum Anschluss an einen USB-Port eines Computers und dient dazu,
die Messdaten von verschiedenen, separat erhältlichen Funk-Loggern der WDL-Serie zu
empfangen. Über die beiliegende Software können diese Daten am Computer ausgelesen
und analysiert werden.
Aus Sicherheits- und Zulassungsgründen (CE) dürfen Sie das Produkt nicht umbauen und/
oder verändern. Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben,
kann das Produkt beschädigt werden. Außerdem kann eine unsachgemäße Verwendung
Gefahren wie zum Beispiel Kurzschluss, Brand, Stromschlag, etc. hervorrufen. Lesen Sie sich
die Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen Sie das Produkt
nur zusammen mit der Bedienungsanleitung an dritte Personen weiter.
LIEFERUmFANG
• Funk-Logger USB-Dongle
• Antenne
• Software-CD
• Bedienungsanleitung
SIChERhEITShINWEISE
Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie
insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die
Angaben zur sachgemäßen handhabung in dieser Bedienungsanleitung nicht
befolgen, übernehmen wir für dadurch resultierende Personen-/Sachschäden
keine haftung. Außerdem erlischt in solchen Fällen die Gewährleistung/
Garantie.
a) Personen / Produkt
• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder
zu einem gefährlichen Spielzeug werden.
• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht,
starken Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen
und Lösungsmitteln.
• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer
Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb
ist nicht mehr gewährleistet, wenn das Produkt:
- sichtbare Schäden aufweist,
- nicht mehr ordnungsgemäß funktioniert,
- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen
gelagert wurde oder
- erheblichen Transportbelastungen ausgesetzt wurde.
• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall
aus bereits geringer Höhe wird es beschädigt.
• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der
übrigen Geräte, an die das Produkt angeschlossen wird.
b) Sonstiges
• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die
Sicherheit oder den Anschluss des Produktes haben.
• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von
einem Fachmann bzw. einer Fachwerkstatt durchführen.
Sollten Sie sich über den korrekten Anschluss bzw. Betrieb nicht im Klaren sein oder sollten sich
Fragen ergeben, die nicht im Laufe der Bedienungsanleitung abgeklärt werden, so setzen Sie
sich bitte mit unserer technischen Auskunft oder einem anderen Fachmann in Verbindung.
Voltcraft®, Lindenweg 15, D-92242 Hirschau, Tel. 0180/586 582 7.
INBETRIEBNAhmE
Es dürfen sich keine Geräte mit starken elektrischen oder magnetischen Feldern in
direkter Nähe zum Produkt befinden, da diese das Produkt beeinflussen können.
Die Funk-Reichweite des Produkts ist abhängig von der Umgebung. Halten Sie das
Produkt von anderen elektronischen Geräten, insbesondere von Geräten mit Funk-
Technologie, fern.
0700
Versperren Sie nicht den Weg zwischen dem Produkt und den separat erhältlichen
Funk-Loggern.
VERSION 07/11
1. Schrauben Sie die Antenne auf das Schraubgewinde mit der Bezeichnung „ANT".
2. Legen Sie die CD in das Laufwerk des Computers ein, um die Software und den Geräte-
Treiber zu installieren. Halten Sie sich dabei an die Bildschirmanweisungen.
Der Installationsvorgang startet automatisch. Öffnen Sie ansonsten die Datei „setup.exe",
um den Installationsvorgang zu starten.
3. Verbinden Sie das Produkt mit einem freien USB-Port eines Computers und richten Sie die
Antenne vertikal aus.
4. Nachdem die Installation vollendet ist, wird das Produkt vom Computer als neue Hardware
erkannt. Die Power-LED leuchtet.
5. Starten Sie die Software „Wireless DataLogger Viewer".
Eine ausführliche Software-Anleitung mit der Beschreibung aller Funktionen finden Sie
auf der beiliegenden CD.
6. Erstellen Sie bei der ersten Nutzung ein neues Netzwerk innerhalb der Software.
7. Nehmen Sie die separat erhältlichen Funk-Logger in das Netzwerk auf („Pairing").
8. Die Power-LED blinkt nun alle zehn Sekunden und signalisiert, dass das Produkt zum
Empfang der Messdaten bereit ist.
Das Produkt empfängt die Messdaten der Funk-Logger nur dann, wenn es an einen
Computer angeschlossen ist und die Software zuvor gestartet wurde. Ansonsten werden
die Daten auf den Funk-Loggern so lange zwischengespeichert, bis das Produkt zum
Empfang der Daten bereit ist oder bis der interne Speicher der Funk-Logger ausgelastet
ist.
Falls das Produkt trotzdem keine Daten empfangen sollte, trennen Sie das Produkt vom
Computer und führen Sie einen Neustart durch.
Falls Sie die interne Uhr des Computers neu einstellen, müssen die Funk-Logger
erneut in das Netzwerk aufgenommen werden, um den Messdaten die korrekte Uhrzeit
zuzuweisen.
LED-STATUS
Power-LED
Aus
Blinkt alle zehn Sekunden Software wurde gestartet, Produkt ist bereit zum Empfang
Blinkt
ENTSORGUNG
Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll!
Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden
gesetzlichen Bestimmungen.
TEChNISChE DATEN
Systemvoraussetzungen ...... Microsoft® Windows XP, Vista™, 7
Betriebsspannung ................. 5 V/DC via USB
Stromaufnahme .................... 80 mA (typisch)
Reichweite ............................ 30 m (Sichtlinie)
USB-Standard ...................... USB 2.0
Betriebstemperatur ............... -40 bis +70 ºC
Lagertemperatur ................... -40 bis +70 ºC
Abmessungen (B x H x T) .... 31 x 16 x 81 mm (ohne Antenne)
Gewicht ................................. ca. 20 g
Impressum
Diese Bedienungsanleitung ist eine Publikation von Voltcraft®, Lindenweg 15, D-92242 Hirschau, Tel.-Nr. 0180/586 582 7
(www.voltcraft.de).
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in
elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise,
verboten.
Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung vorbehalten.
© Copyright 2011 by Voltcraft®
Bedeutung
Software wurde noch nicht gestartet
Daten werden übertragen
V2_0711_02-SB
