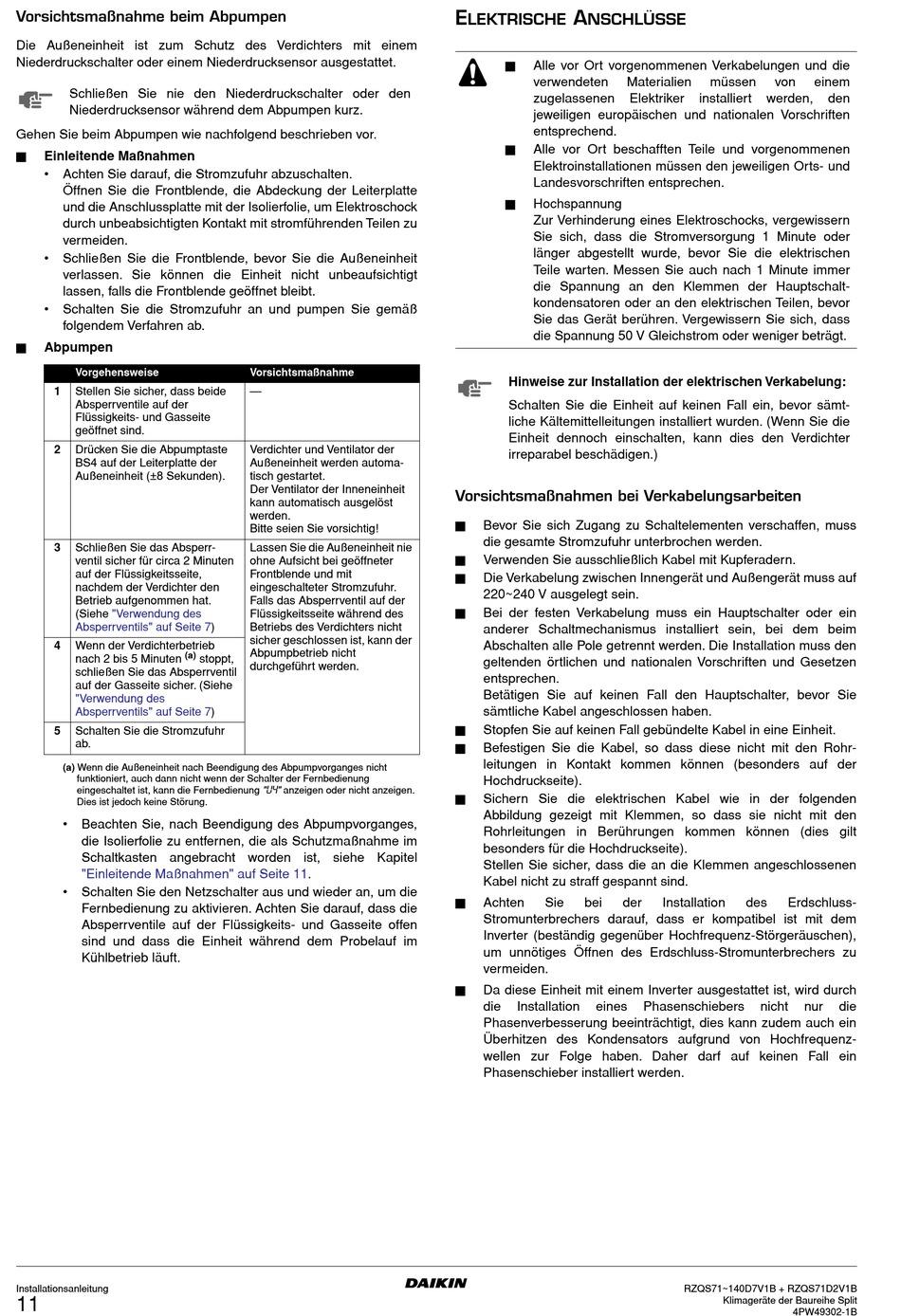

Vorsichtsmaßnahme beim Abpumpen
Die Außeneinheit ist zum Schutz des Verdichters mit einem
Niederdruckschalter oder einem Niederdrucksensor ausgestattet.
Schließen Sie nie den Niederdruckschalter oder den
Niederdrucksensor während dem Abpumpen kurz.
Gehen Sie beim Abpumpen wie nachfolgend beschrieben vor.
Einleitende Maßnahmen
•
Achten Sie darauf, die Stromzufuhr abzuschalten.
Öffnen Sie die Frontblende, die Abdeckung der Leiterplatte
und die Anschlussplatte mit der Isolierfolie, um Elektroschock
durch unbeabsichtigten Kontakt mit stromführenden Teilen zu
vermeiden.
•
Schließen Sie die Frontblende, bevor Sie die Außeneinheit
verlassen. Sie können die Einheit nicht unbeaufsichtigt
lassen, falls die Frontblende geöffnet bleibt.
•
Schalten Sie die Stromzufuhr an und pumpen Sie gemäß
folgendem Verfahren ab.
Abpumpen
Vorgehensweise
1
Stellen Sie sicher, dass beide
Absperrventile auf der
Flüssigkeits- und Gasseite
geöffnet sind.
2
Drücken Sie die Abpumptaste
BS4 auf der Leiterplatte der
Außeneinheit (±8 Sekunden).
3
Schließen Sie das Absperr-
ventil sicher für circa 2 Minuten
auf der Flüssigkeitsseite,
nachdem der Verdichter den
Betrieb aufgenommen hat.
(Siehe
"Verwendung des
Absperrventils" auf Seite
4
Wenn der Verdichterbetrieb
(a)
nach 2 bis 5 Minuten
schließen Sie das Absperrventil
auf der Gasseite sicher. (Siehe
"Verwendung des
Absperrventils" auf Seite
5
Schalten Sie die Stromzufuhr
ab.
(a) Wenn die Außeneinheit nach Beendigung des Abpumpvorganges nicht
funktioniert, auch dann nicht wenn der Schalter der Fernbedienung
eingeschaltet ist, kann die Fernbedienung " U4 " anzeigen oder nicht anzeigen.
Dies ist jedoch keine Störung.
•
Beachten Sie, nach Beendigung des Abpumpvorganges,
die Isolierfolie zu entfernen, die als Schutzmaßnahme im
Schaltkasten angebracht worden ist, siehe Kapitel
"Einleitende Maßnahmen" auf Seite
•
Schalten Sie den Netzschalter aus und wieder an, um die
Fernbedienung zu aktivieren. Achten Sie darauf, dass die
Absperrventile auf der Flüssigkeits- und Gasseite offen
sind und dass die Einheit während dem Probelauf im
Kühlbetrieb läuft.
Installationsanleitung
11
Vorsichtsmaßnahme
—
Verdichter und Ventilator der
Außeneinheit werden automa-
tisch gestartet.
Der Ventilator der Inneneinheit
kann automatisch ausgelöst
werden.
Bitte seien Sie vorsichtig!
Lassen Sie die Außeneinheit nie
ohne Aufsicht bei geöffneter
Frontblende und mit
eingeschalteter Stromzufuhr.
Falls das Absperrventil auf der
Flüssigkeitsseite während des
7)
Betriebs des Verdichters nicht
sicher geschlossen ist, kann der
Abpumpbetrieb nicht
stoppt,
durchgeführt werden.
7)
11.
E
A
LEKTRISCHE
NSCHLÜSSE
Alle vor Ort vorgenommenen Verkabelungen und die
verwendeten
zugelassenen
jeweiligen europäischen und nationalen Vorschriften
entsprechend.
Alle vor Ort beschafften Teile und vorgenommenen
Elektroinstallationen müssen den jeweiligen Orts- und
Landesvorschriften entsprechen.
Hochspannung
Zur Verhinderung eines Elektroschocks, vergewissern
Sie sich, dass die Stromversorgung 1 Minute oder
länger abgestellt wurde, bevor Sie die elektrischen
Teile warten. Messen Sie auch nach 1 Minute immer
die Spannung an den Klemmen der Hauptschalt-
kondensatoren oder an den elektrischen Teilen, bevor
Sie das Gerät berühren. Vergewissern Sie sich, dass
die Spannung 50 V Gleichstrom oder weniger beträgt.
Hinweise zur Installation der elektrischen Verkabelung:
Schalten Sie die Einheit auf keinen Fall ein, bevor sämt-
liche Kältemittelleitungen installiert wurden. (Wenn Sie die
Einheit dennoch einschalten, kann dies den Verdichter
irreparabel beschädigen.)
Vorsichtsmaßnahmen bei Verkabelungsarbeiten
Bevor Sie sich Zugang zu Schaltelementen verschaffen, muss
die gesamte Stromzufuhr unterbrochen werden.
Verwenden Sie ausschließlich Kabel mit Kupferadern.
Die Verkabelung zwischen Innengerät und Außengerät muss auf
220~240 V ausgelegt sein.
Bei der festen Verkabelung muss ein Hauptschalter oder ein
anderer Schaltmechanismus installiert sein, bei dem beim
Abschalten alle Pole getrennt werden. Die Installation muss den
geltenden örtlichen und nationalen Vorschriften und Gesetzen
entsprechen.
Betätigen Sie auf keinen Fall den Hauptschalter, bevor Sie
sämtliche Kabel angeschlossen haben.
Stopfen Sie auf keinen Fall gebündelte Kabel in eine Einheit.
Befestigen Sie die Kabel, so dass diese nicht mit den Rohr-
leitungen in Kontakt kommen können (besonders auf der
Hochdruckseite).
Sichern Sie die elektrischen Kabel wie in der folgenden
Abbildung gezeigt mit Klemmen, so dass sie nicht mit den
Rohrleitungen in Berührungen kommen können (dies gilt
besonders für die Hochdruckseite).
Stellen Sie sicher, dass die an die Klemmen angeschlossenen
Kabel nicht zu straff gespannt sind.
Achten
Sie
bei
der
Stromunterbrechers darauf, dass er kompatibel ist mit dem
Inverter (beständig gegenüber Hochfrequenz-Störgeräuschen),
um unnötiges Öffnen des Erdschluss-Stromunterbrechers zu
vermeiden.
Da diese Einheit mit einem Inverter ausgestattet ist, wird durch
die
Installation
eines
Phasenverbesserung beeinträchtigt, dies kann zudem auch ein
Überhitzen des Kondensators aufgrund von Hochfrequenz-
wellen zur Folge haben. Daher darf auf keinen Fall ein
Phasenschieber installiert werden.
Materialien
müssen
von
Elektriker
installiert
werden,
Installation
des
Erdschluss-
Phasenschiebers
nicht
RZQS71~140D7V1B + RZQS71D2V1B
Klimageräte der Baureihe Split
4PW49302-1B
