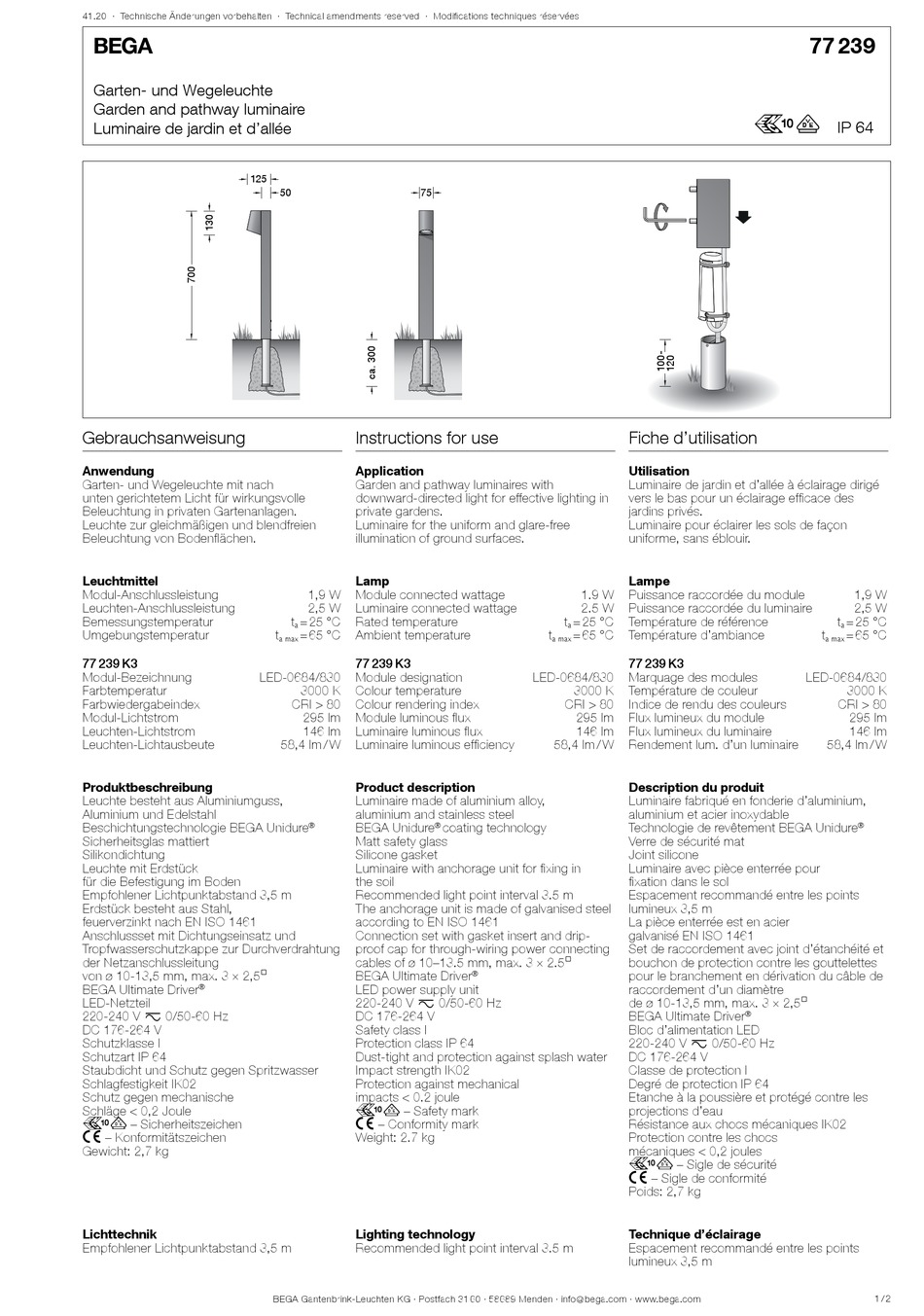

BEGA 77 239 Gebrauchsanweisung

41.20 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!
Garten- und Wegeleuchte
Garden and pathway luminaire
Luminaire de jardin et d'allée
125
Gebrauchsanweisung
Anwendung
Garten- und Wegeleuchte mit nach
unten gerichtetem Licht für wirkungsvolle
Beleuchtung in privaten Gartenanlagen.
Leuchte zur gleichmäßigen und blendfreien
Beleuchtung von Bodenflächen.
Leuchtmittel
Modul-Anschlussleistung
Leuchten-Anschlussleistung
Bemessungstemperatur
Umgebungstemperatur
77 239 K3
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
Produktbeschreibung
Leuchte besteht aus Aluminiumguss,
Aluminium und Edelstahl
Beschichtungstechnologie BEGA Unidure
Sicherheitsglas mattiert
Silikondichtung
Leuchte mit Erdstück
für die Befestigung im Boden
Empfohlener Lichtpunktabstand 3,5 m
Erdstück besteht aus Stahl,
feuerverzinkt nach EN ISO 1461
Anschlussset mit Dichtungseinsatz und
Tropfwasserschutzkappe zur Durchverdrahtung
der Netzanschlussleitung
von ø 10-13,5 mm, max. 3 × 2,5@
BEGA Ultimate Driver
®
LED-Netzteil
220-240 V x 0/50-60 Hz
DC 176-264 V
Schutzklasse I
Schutzart IP 64
Staubdicht und Schutz gegen Spritzwasser
Schlagfestigkeit IK02
Schutz gegen mechanische
Schläge < 0,2 Joule
r – Sicherheitszeichen
c – Konformitätszeichen
Gewicht: 2,7 kg
Lichttechnik
Empfohlener Lichtpunktabstand 3,5 m
50 75
Instructions for use
Application
Garden and pathway luminaires with
downward-directed light for effective lighting in
private gardens.
Luminaire for the uniform and glare-free
illumination of ground surfaces.
Lamp
1,9 W Module connected wattage
2,5 W Luminaire connected wattage
t = 25 °C Rated temperature
a
t = 65 °C Ambient temperature
a max
77 239 K3
LED-0684/830 Module designation
3000 K Colour temperature
CRI > 80 Colour rendering index
295 lm Module luminous flux
146 lm Luminaire luminous flux
58,4 lm / W Luminaire luminous efficiency
Product description
Luminaire made of aluminium alloy,
aluminium and stainless steel
BEGA Unidure
®
Matt safety glass
Silicone gasket
Luminaire with anchorage unit for fixing in
the soil
Recommended light point interval 3.5 m
The anchorage unit is made of galvanised steel
according to EN ISO 1461
Connection set with gasket insert and drip-
proof cap for through-wiring power connecting
cables of ø 10–13.5 mm, max. 3 × 2.5@
BEGA Ultimate Driver
LED power supply unit
220-240 V x 0/50-60 Hz
DC 176-264 V
Safety class I
Protection class IP 64
Dust-tight and protection against splash water
Impact strength IK02
Protection against mechanical
impacts < 0.2 joule
r – Safety mark
c – Conformity mark
Weight: 2.7 kg
Lighting technology
Recommended light point interval 3.5 m
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
1.9 W
2.5 W
t = 25 °C
a
t = 65 °C
a max
LED-0684/830
3000 K
CRI > 80
295 lm
146 lm
58,4 lm / W
coating technology
®
®
r
Fiche d'utilisation
Utilisation
Luminaire de jardin et d'allée à éclairage dirigé
vers le bas pour un éclairage efficace des
jardins privés.
Luminaire pour éclairer les sols de façon
uniforme, sans éblouir.
Lampe
Puissance raccordée du module
Puissance raccordée du luminaire
Température de référence
Température d'ambiance
77 239 K3
Marquage des modules
Température de couleur
Indice de rendu des couleurs
Flux lumineux du module
Flux lumineux du luminaire
Rendement lum. d'un luminaire
Description du produit
Luminaire fabriqué en fonderie d'aluminium,
aluminium et acier inoxydable
Technologie de revêtement BEGA Unidure
Verre de sécurité mat
Joint silicone
Luminaire avec pièce enterrée pour
fixation dans le sol
Espacement recommandé entre les points
lumineux 3,5 m
La pièce enterrée est en acier
galvanisé EN ISO 1461
Set de raccordement avec joint d'étanchéité et
bouchon de protection contre les gouttelettes
pour le branchement en dérivation du câble de
raccordement d'un diamètre
de ø 10-13,5 mm, max. 3 × 2,5@
BEGA Ultimate Driver
®
Bloc d'alimentation LED
220-240 V x 0/50-60 Hz
DC 176-264 V
Classe de protection I
Degré de protection IP 64
Etanche à la poussière et protégé contre les
projections d'eau
Résistance aux chocs mécaniques IK02
Protection contre les chocs
mécaniques < 0,2 joules
r – Sigle de sécurité
c – Sigle de conformité
Poids: 2,7 kg
Technique d'éclairage
Espacement recommandé entre les points
lumineux 3,5 m
77 239
IP 64
1,9 W
2,5 W
t = 25 °C
a
t = 65 °C
a max
LED-0684/830
3000 K
CRI > 80
295 lm
146 lm
58,4 lm / W
®
1 / 2
