BEGA 77 321 Gebrauchsanweisung

09.17 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!

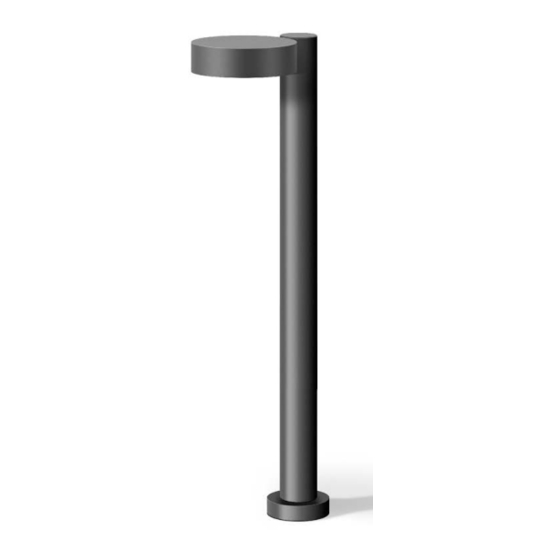

Gartenleuchte
Garden luminaire
Luminaire de jardin
475
Gebrauchsanweisung
Anwendung
Garten- und Wegeleuchte mit abgeblendetem,
nach unten gerichteten Licht.
Die bandförmige breitstreuende
Lichtstärkeverteilung eignet sich besonders
für die Ausleuchtung von Wegen und
Eingangsbereichen.
Die eingesetzte LED-Technik bietet
Langlebigkeit und optimale Lichtleistung bei
gleichzeitig geringem Energieverbrauch.
Produktbeschreibung
Leuchte besteht aus Aluminiumguss,
Aluminium und Edelstahl
Klare, schlagfeste Kunststoffabdeckung
mit optischer Struktur
Silikondichtung
Leuchte mit Montageplatte zum Aufschrauben
auf ein Fundament oder auf ein Erdstück
Montageplatte mit zwei Teilkreisen:
ø 70 mm, 3 Langlöcher 7 mm breit
ø 100 mm, 3 Langlöcher 9 mm breit
Leuchte auf Montageplatte 360° ausrichtbar
Montagebügel mit Anschlusskasten und
3-poliger Klemme 4@
zum Anschluss der Kabel max. 3 × 2,5@
LED-Netzteil
220-240 V x 0/50-60 Hz
DC 176-280 V
Schutzklasse I
Schutzart IP 65
Staubdicht und Schutz gegen Strahlwasser
Schlagfestigkeit IK08
Schutz gegen mechanische
Schläge < 5 Joule
c – Konformitätszeichen
Gewicht: 6,2 kg
Ø 190
Ø 140
Instructions for use
Application
Garden and pathway luminaire with shielded,
flat beam light directed downwards.
The flat beam, wide beam light distribution is
particularly suitable for illuminating paths and
entrance areas.
The used LED technique offers durability
and optimal light output with low power
consumption at the same time.
Product description
Luminaire made of aluminium alloy, aluminium
and stainless steel
Clear impact resistant synthetic diffuser with
optical structure
Silicone gasket
Luminaire with mounting plate for bolting onto a
foundation or an anchorage unit
Mounting plate with two pitch circles:
ø 70 mm, 3 elongated holes 7 mm wide
ø 100 mm, 3 elongated holes 9 mm wide
Luminaire can be aligned on the mounting plate
around 360°
Mounting bracket with connection box and
3-pole terminal 4@ for connection of
mains supply cable max. 3 × 2.5@
LED power supply unit
220-240 V x 0/50-60 Hz
DC 176-280 V
Safety class I
Protection class IP 65
Dust-tight and protection against water jets
Impact strength IK08
Protection against mechanical
impacts < 5 joule
c – Conformity mark
Weight: 6.2 kg
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
Montageplatte
Mounting plate
Contre-plaque
Ø 70
Ø 100
Fiche d'utilisation
Utilisation
Luminaire de jardin et d'allée avec diffusion
défilée dirigée vers le bas.
La répartition lumineuse extensive elliptique se
prête particulièrement à l'éclairage de voies
d'accès et d'allées.
La technologie à LED offre à la fois longévité,
rendement lumineux optimal et faible
consommation d'énergie.
Description du produit
Luminaire fabriqué en fonderie d'aluminium,
aluminium et acier inoxydable
Vasque synthétique claire antichocs à
structure optique
Joint silicone
Luminaire avec contre-plaque pour fixation
sur un massif de fondation ou sur une pièce à
enterrer
Contre-plaque avec deux cercles:
ø 70 mm, 3 trous oblongs largeur 7 mm
ø 100 mm, 3 trous oblongs largeur 9 mm
Luminaire orientable sur 360º sur la
contre-plaque
Etrier de montage avec boîte de connexion
et bornier tri-polaire 4@ pour le raccordement
des câbles max. 3 × 2,5@
Bloc d'alimentation LED
220-240 V x 0/50-60 Hz
DC 176-280 V
Classe de protection I
Degré de protection IP 65
Etanche à la poussière et protégé contre les
jets d'eau
Résistance aux chocs mécaniques IK08
Protection contre les chocs
mécaniques < 5 joules
c – Sigle de conformité
Poids: 6,2 kg
77 321
IP 65
