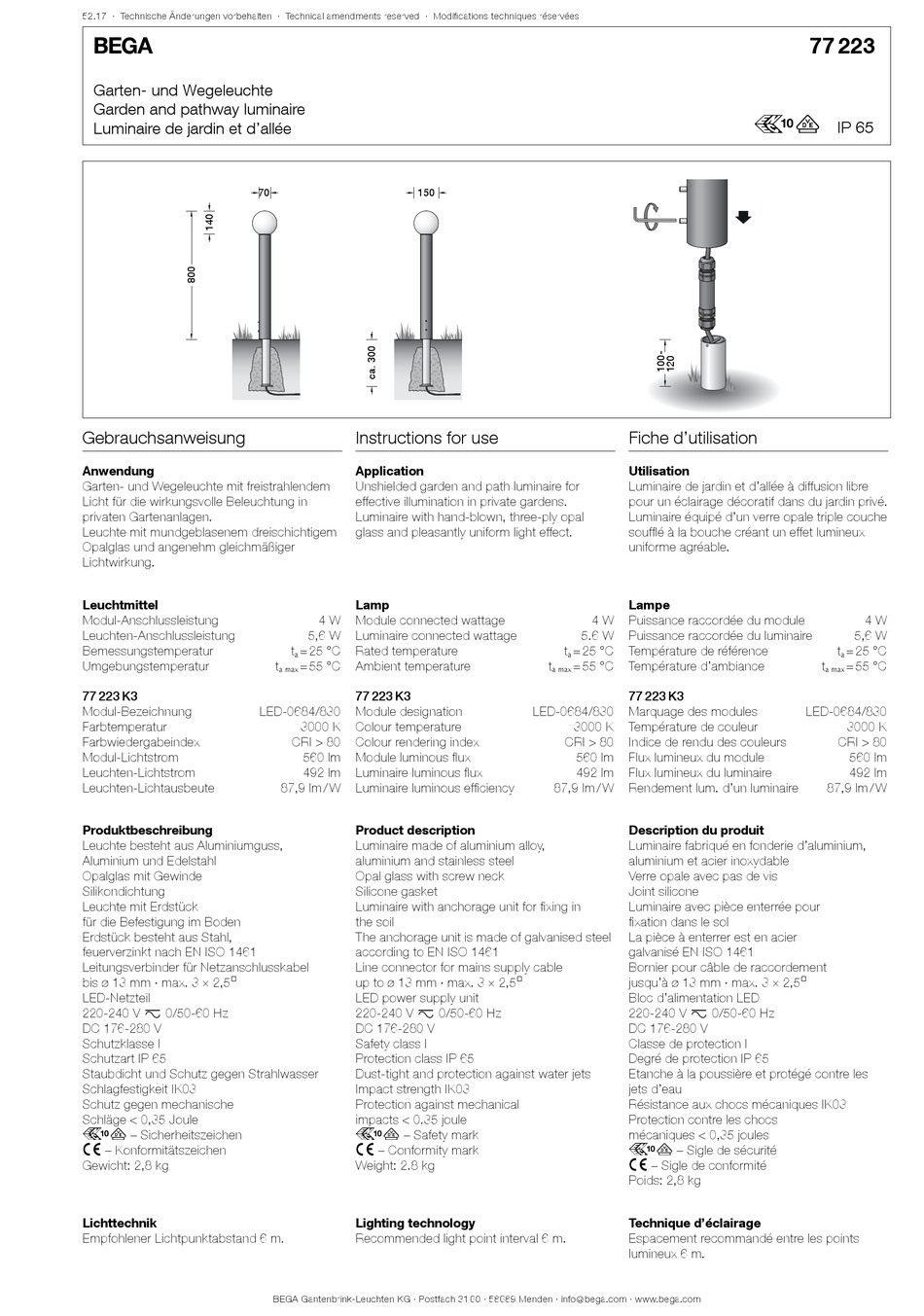

BEGA 77 223 Gebrauchsanweisung

52.17 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!
Garten- und Wegeleuchte
Garden and pathway luminaire
Luminaire de jardin et d'allée
Gebrauchsanweisung
Anwendung
Garten- und Wegeleuchte mit freistrahlendem
Licht für die wirkungsvolle Beleuchtung in
privaten Gartenanlagen.
Leuchte mit mundgeblasenem dreischichtigem
Opalglas und angenehm gleichmäßiger
Lichtwirkung.
Leuchtmittel
Modul-Anschlussleistung
Leuchten-Anschlussleistung
Bemessungstemperatur
Umgebungstemperatur
77 223 K3
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
Produktbeschreibung
Leuchte besteht aus Aluminiumguss,
Aluminium und Edelstahl
Opalglas mit Gewinde
Silikondichtung
Leuchte mit Erdstück
für die Befestigung im Boden
Erdstück besteht aus Stahl,
feuerverzinkt nach EN ISO 1461
Leitungsverbinder für Netzanschlusskabel
bis ø 13 mm · max. 3 × 2,5@
LED-Netzteil
220-240 V x 0/50-60 Hz
DC 176-280 V
Schutzklasse I
Schutzart IP 65
Staubdicht und Schutz gegen Strahlwasser
Schlagfestigkeit IK03
Schutz gegen mechanische
Schläge < 0,35 Joule
r – Sicherheitszeichen
c – Konformitätszeichen
Gewicht: 2,8 kg
Lichttechnik
Empfohlener Lichtpunktabstand 6 m.
70 150
Instructions for use
Application
Unshielded garden and path luminaire for
effective illumination in private gardens.
Luminaire with hand-blown, three-ply opal
glass and pleasantly uniform light effect.
Lamp
4 W Module connected wattage
5,6 W Luminaire connected wattage
t = 25 °C Rated temperature
a
t = 55 °C Ambient temperature
a max
77 223 K3
LED-0684/830 Module designation
3000 K Colour temperature
CRI > 80 Colour rendering index
560 lm Module luminous flux
492 lm Luminaire luminous flux
87,9 lm / W Luminaire luminous efficiency
Product description
Luminaire made of aluminium alloy,
aluminium and stainless steel
Opal glass with screw neck
Silicone gasket
Luminaire with anchorage unit for fixing in
the soil
The anchorage unit is made of galvanised steel
according to EN ISO 1461
Line connector for mains supply cable
up to ø 13 mm · max. 3 × 2,5@
LED power supply unit
220-240 V x 0/50-60 Hz
DC 176-280 V
Safety class I
Protection class IP 65
Dust-tight and protection against water jets
Impact strength IK03
Protection against mechanical
impacts < 0.35 joule
r – Safety mark
c – Conformity mark
Weight: 2.8 kg
Lighting technology
Recommended light point interval 6 m.
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
Fiche d'utilisation
Utilisation
Luminaire de jardin et d'allée à diffusion libre
pour un éclairage décoratif dans du jardin privé.
Luminaire équipé d'un verre opale triple couche
soufflé à la bouche créant un effet lumineux
uniforme agréable.
Lampe
4 W Puissance raccordée du module
5.6 W Puissance raccordée du luminaire
t = 25 °C Température de référence
a
t = 55 °C Température d'ambiance
a max
77 223 K3
LED-0684/830 Marquage des modules
3000 K Température de couleur
CRI > 80 Indice de rendu des couleurs
560 lm Flux lumineux du module
492 lm Flux lumineux du luminaire
87,9 lm / W Rendement lum. d'un luminaire
Description du produit
Luminaire fabriqué en fonderie d'aluminium,
aluminium et acier inoxydable
Verre opale avec pas de vis
Joint silicone
Luminaire avec pièce enterrée pour
fixation dans le sol
La pièce à enterrer est en acier
galvanisé EN ISO 1461
Bornier pour câble de raccordement
jusqu'à ø 13 mm · max. 3 × 2,5@
Bloc d'alimentation LED
220-240 V x 0/50-60 Hz
DC 176-280 V
Classe de protection I
Degré de protection IP 65
Etanche à la poussière et protégé contre les
jets d'eau
Résistance aux chocs mécaniques IK03
Protection contre les chocs
mécaniques < 0,35 joules
r – Sigle de sécurité
c – Sigle de conformité
Poids: 2,8 kg
Technique d'éclairage
Espacement recommandé entre les points
lumineux 6 m.
77 223
r
IP 65
4 W
5,6 W
t = 25 °C
a
t = 55 °C
a max
LED-0684/830
3000 K
CRI > 80
560 lm
492 lm
87,9 lm / W
