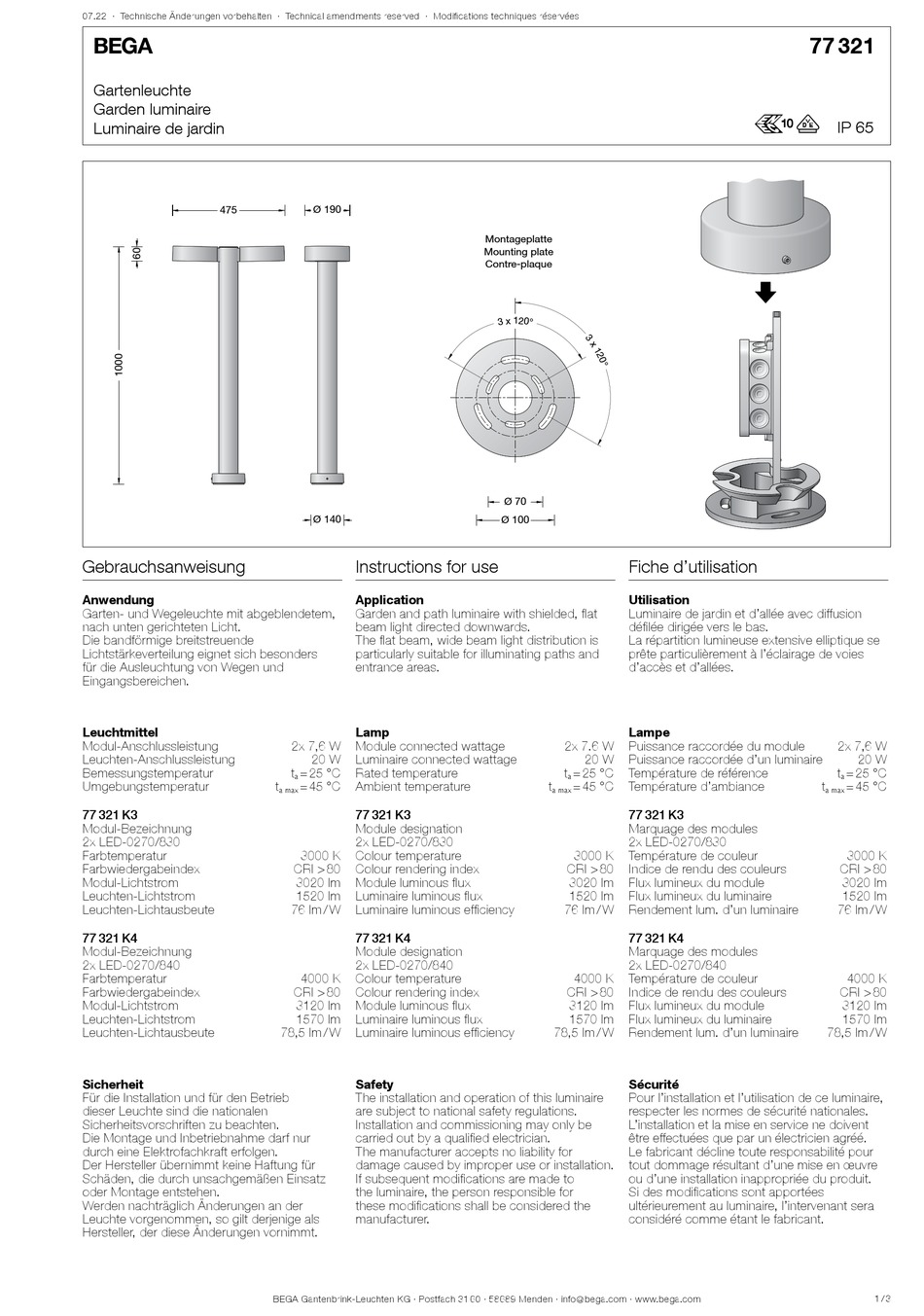

BEGA 77 321 Gebrauchsanweisung

07.22 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!

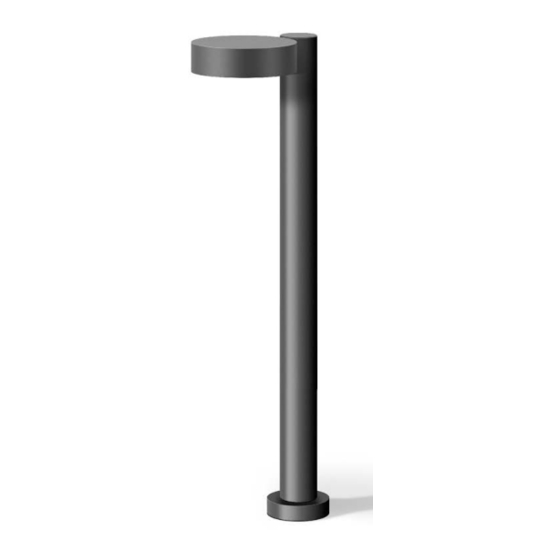

Gartenleuchte
Garden luminaire
Luminaire de jardin
475
Gebrauchsanweisung
Anwendung
Garten- und Wegeleuchte mit abgeblendetem,
nach unten gerichteten Licht.
Die bandförmige breitstreuende
Lichtstärkeverteilung eignet sich besonders
für die Ausleuchtung von Wegen und
Eingangsbereichen.
Leuchtmittel
Modul-Anschlussleistung
Leuchten-Anschlussleistung
Bemessungstemperatur
Umgebungstemperatur
77 321 K3
Modul-Bezeichnung
2x LED-0270/830
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
77 321 K4
Modul-Bezeichnung
2x LED-0270/840
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
Sicherheit
Für die Installation und für den Betrieb
dieser Leuchte sind die nationalen
Sicherheitsvorschriften zu beachten.
Die Montage und Inbetriebnahme darf nur
durch eine Elektrofachkraft erfolgen.
Der Hersteller übernimmt keine Haftung für
Schäden, die durch unsachgemäßen Einsatz
oder Montage entstehen.
Werden nachträglich Änderungen an der
Leuchte vorgenommen, so gilt derjenige als
Hersteller, der diese Änderungen vornimmt.
Ø 190
Ø 140
Instructions for use
Application
Garden and path luminaire with shielded, flat
beam light directed downwards.
The flat beam, wide beam light distribution is
particularly suitable for illuminating paths and
entrance areas.
Lamp
2x 7,6 W Module connected wattage
20 W Luminaire connected wattage
t = 25 °C Rated temperature
a
t = 45 °C Ambient temperature
a max
77 321 K3
Module designation
2x LED-0270/830
3000 K Colour temperature
CRI > 80 Colour rendering index
3020 lm Module luminous flux
1520 lm Luminaire luminous flux
76 lm / W Luminaire luminous efficiency
77 321 K4
Module designation
2x LED-0270/840
4000 K Colour temperature
CRI > 80 Colour rendering index
3120 lm Module luminous flux
1570 lm Luminaire luminous flux
78,5 lm / W Luminaire luminous efficiency
Safety
The installation and operation of this luminaire
are subject to national safety regulations.
Installation and commissioning may only be
carried out by a qualified electrician.
The manufacturer accepts no liability for
damage caused by improper use or installation.
If subsequent modifications are made to
the luminaire, the person responsible for
these modifications shall be considered the
manufacturer.
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
Montageplatte
Mounting plate
Contre-plaque
Ø 70
Ø 100
Fiche d'utilisation
Utilisation
Luminaire de jardin et d'allée avec diffusion
défilée dirigée vers le bas.
La répartition lumineuse extensive elliptique se
prête particulièrement à l'éclairage de voies
d'accès et d'allées.
Lampe
2x 7.6 W Puissance raccordée du module
20 W Puissance raccordée d'un luminaire
t = 25 °C Température de référence
a
t = 45 °C Température d'ambiance
a max
77 321 K3
Marquage des modules
2x LED-0270/830
3000 K Température de couleur
CRI > 80 Indice de rendu des couleurs
3020 lm Flux lumineux du module
1520 lm Flux lumineux du luminaire
76 lm / W Rendement lum. d'un luminaire
77 321 K4
Marquage des modules
2x LED-0270/840
4000 K Température de couleur
CRI > 80 Indice de rendu des couleurs
3120 lm Flux lumineux du module
1570 lm Flux lumineux du luminaire
78,5 lm / W Rendement lum. d'un luminaire
Sécurité
Pour l'installation et l'utilisation de ce luminaire,
respecter les normes de sécurité nationales.
L'installation et la mise en service ne doivent
être effectuées que par un électricien agréé.
Le fabricant décline toute responsabilité pour
tout dommage résultant d'une mise en œuvre
ou d'une installation inappropriée du produit.
Si des modifications sont apportées
ultérieurement au luminaire, l'intervenant sera
considéré comme étant le fabricant.
77 321
r
IP 65
2x 7,6 W
20 W
t = 25 °C
a
t = 45 °C
a max
3000 K
CRI > 80
3020 lm
1520 lm
76 lm / W
4000 K
CRI > 80
3120 lm
1570 lm
78,5 lm / W
1 / 3
