14.0 Elektrische Ausgänge
Der OCTAVE hat verschiedene elektrische Ausgangsoptionen
1. Transistorimpulsausgang (Open Collector / Open Drain)
2. Potenzialfreier Impulsausgang (Dry Contact)
3. Potenzialfreier Impulsausgang (Solid - State Relais)
4. Analoger Ausgang (4-20mA) für Durchfluss
5. Modbus Ausgang
6. M-Bus Ausgang
14.1. Transistorimpulsausgang (Open Collector / Open Drain)

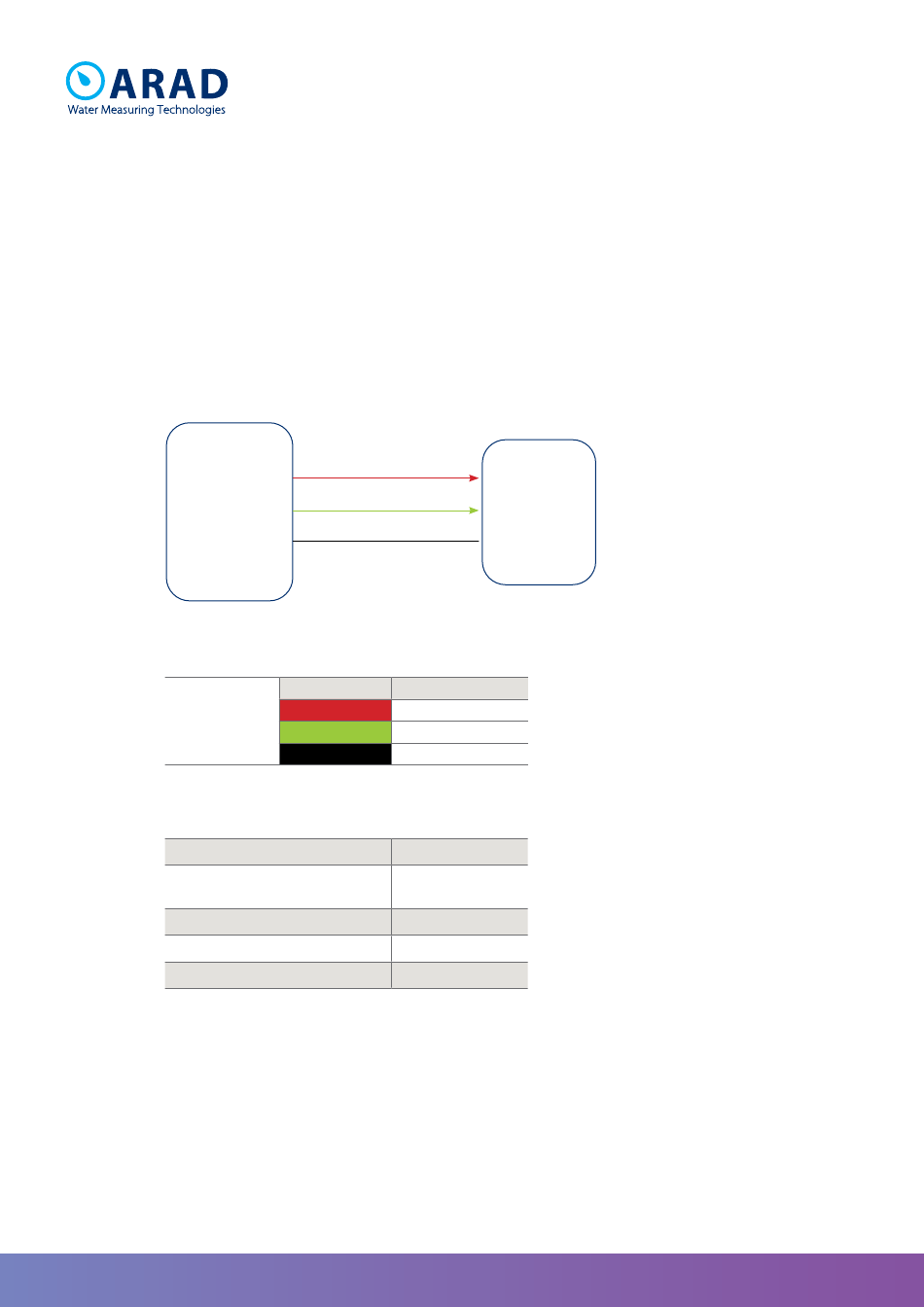

Anschlussschema
Octave
Impulsmodul
v5.2
Kabel
Die Polarität der Signalverbindung ist verbindlich!
Langes Kabel
Características de salida
Art des Ausgangs
Longitud del cable -
suministrado
Maximale Kabellänge*
Maximale angelegte Spannung
Maximale Last
* Kabel Teldor PN 8005003101 oder ähnlich
Impulsausgang 1
Impulsausgang 2
GND
Leitung Funktion
Rot
Impulsausgang 1
Grün Impulsausgang 2
Schwarz GND ND
Abrir el desagüe
1.5/5 [meter]
500 [meter]
35 [Vdc]
200 [mA]
Auslesendes
System
Installationsanleitung
